Kombinera triangelnät¶

Använd denna dialog för att beräkna skärningar mellan triangelnät.

Var hittar jag dialogen?¶

I verktygslådan välj ikonen Kombinera triangelnät...

Användning av dialogen¶

Resultatet kan vara:

Volym
Area
Kombinerad yta

När du definierar en beräkning är tillvägagångssättet detsamma, men valen varierar något beroende på vilken beräkningsmetod du väljer.

Nedan beskrivs tillvägagångssättet för Volym.

Tillvägagångssätt

Välj Beräkna mängder från triangelnät... i verktygslådan.
Välj beräkningsmetod Volym.
Välj eventuellt ett restriktionslager (triangelnät eller polygon) för att avgränsa beräkningen.
Markera aktuellt triangelnät för Från lager och tryck Lägg till >>. Lagren kan markeras både i listan för triangelnät eller genom att välja Lokalisera... och markera ett eller flera lager direkt i modellen. Kryssa för Högst eller Lägst om du har flera från-lager.
Markera aktuellt triangelnät för Till lager och tryck Lägg till >>. Lagren kan markeras både i listan för triangelnät eller genom att välja Lokalisera... och markera ett eller flera lager direkt i modellen. Kryssa för Högst eller Lägst om du har flera till-lager.
Välj vilket applikationslager resultatet ska läggas på.
Tryck OK för att utföra beräkningen.

Tips

Prova de olika valen i funktionen. Du kan bara ta bort resultatet om det inte blir som förväntat och försöka igen.

Exempel¶

Volym¶

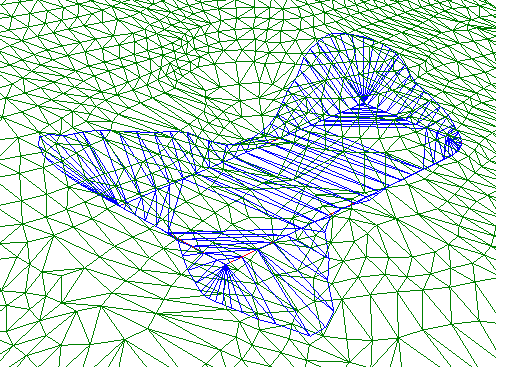

Skärningsvolym beräknad från två triangelnät som skär varandra

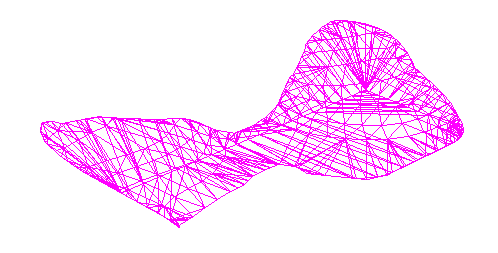

Efter beräkning får du ett exakt volym-triangelnät

Kombinerad yta¶

I detta exempel har vi tre triangelnät med olika höjd för grundytan (markerad med röd polygon), och där alla grundytorna har sidoytor som skär med terrängen.

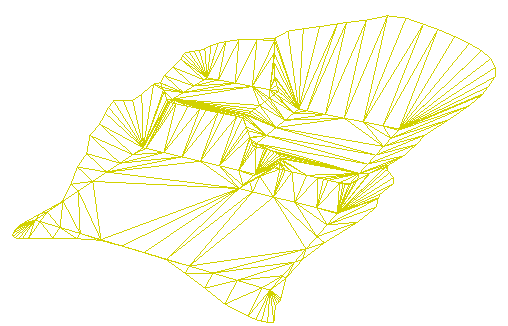

Efter beräkning får du en ny kombinerad yta för lägsta nivå.

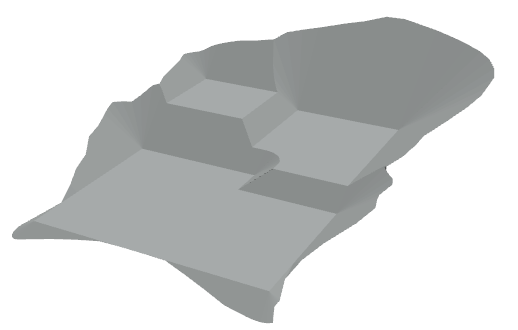

Renderat resultat

Observera

Observera att det endast är resultatet som läggs på resultat-applikationslagret. Själva beräkningsinställningen sparas inte.
