Dela triangelnät mot flera polygoner

Använd denna dialog för att dela ett triangelnät mot flera polygoner.

Var hittar jag dialogen?

I snabbmenyn i terrängmodellteckning välj Verktyg - Dela triangelnät mot flera polygoner...

Användning av dialogen

Denna funktion används ofta som ett steg i processen att skapa klassificerade triangelmodeller från skanndata.

Tillvägagångssätt

1. Markera triangelnät på skärmen.
2. Välj Dela triangelnät mot flera polygoner i snabbmenyn (höger musknapp).
3. Välj polygonapplikationslager i rullgardinsmenyn.
4. Kryssa eventuellt för att ärva egenskaper från polygonlagret.
5. Välj resultatapplikationslager i rullgardinsmenyn.
6. Tryck OK.

Information

Processen kan ta tid om datasetet är stort. En förloppsindikator visar hur långt operationen har kommit.

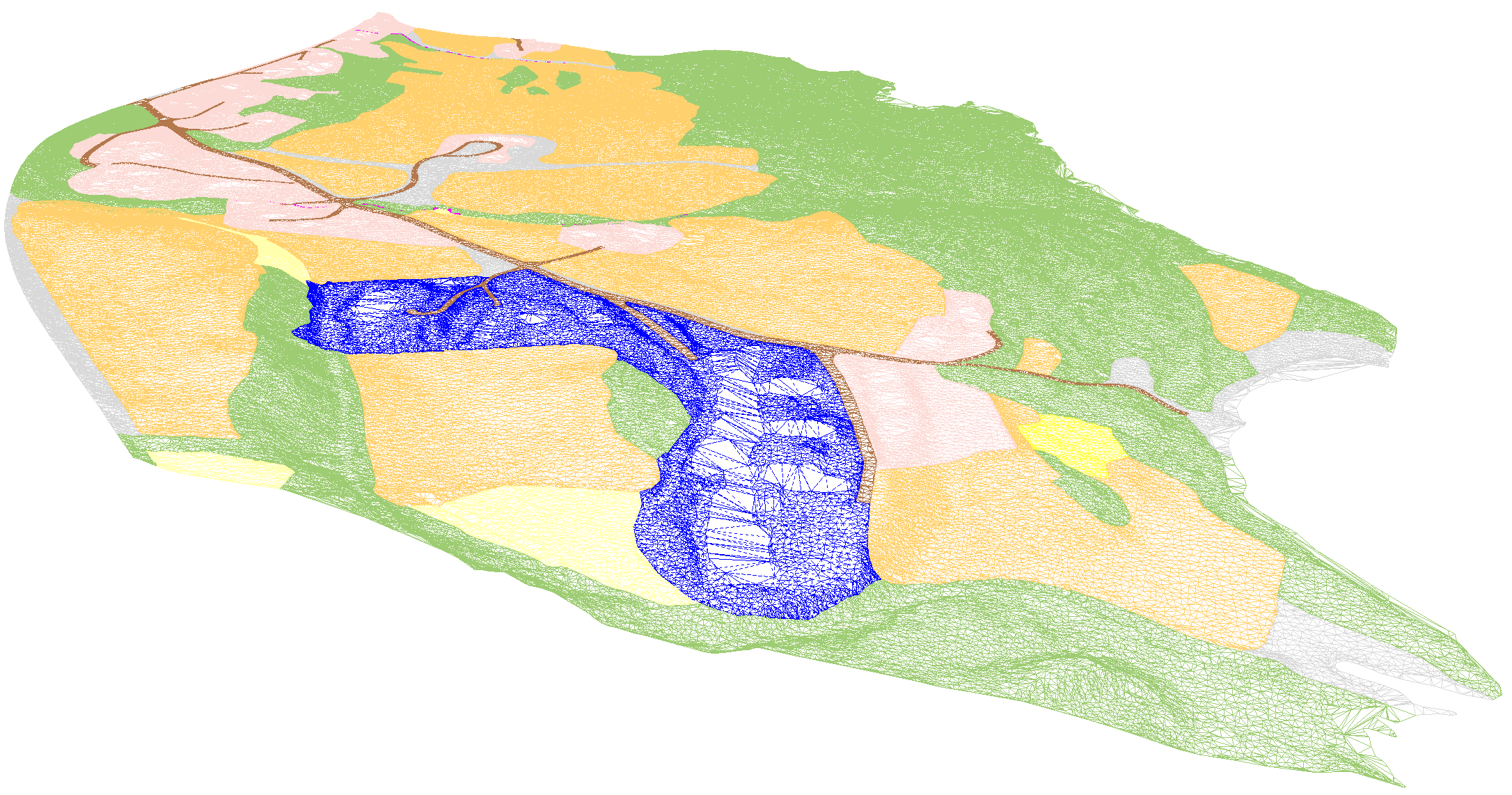

Detta exempel visar ett triangelnät som är delat mot AR5 markslagspolygoner.
