Skapa bufferpolygoner

Använd denna dialog för att generera bufferpolygoner runt punkter, linjer och polygoner i applikationslager eller lager i modeller (SFI/XFI/EFI).

Var hittar jag dialogen?

I snabbmenyn i terrängmodellteckning välj Verktyg - Skapa bufferpolygon(er)...

Användning av dialogen

För modeller stöds följande:

• SFI-modeller – centerlinje och lager i vägkropp
• XFI – ytskiktet
• EFI – ytskiktet

Tillvägagångssätt

1. Skapa resultatapplikationslager.
2. Markera objekt (punkter, linjer, centerlinjer, vägkropp osv.).
3. Kryssa eventuellt för att beräkna i 3D.
4. Kryssa eventuellt för att skapa union av polygonerna.
5. Välj applikationslager där resultatet ska hamna.

Exempel med tre linjer

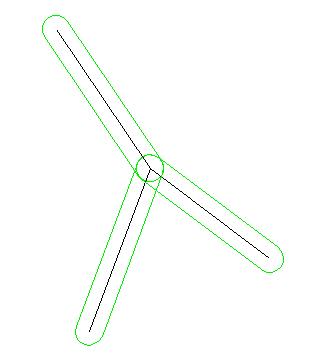

Utan alternativ får du tre polygoner

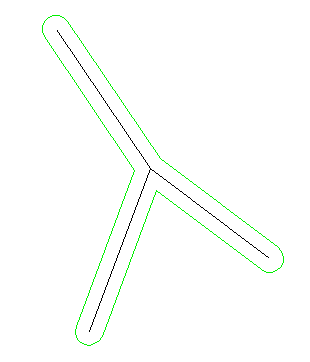

Med alternativet för att skapa union av polygoner får du en polygon

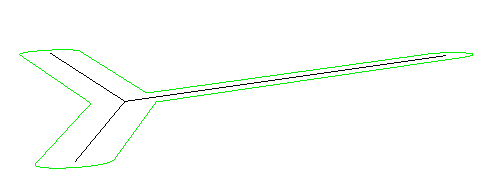

Med alternativet för 3D-beräkning

Observera

Observera att funktionen använder medelvärde av höjdvärden i skärningspunkterna.
