IFC¶
Använd denna dialog för att definiera en projektnollpunkt för IFC-modeller, det vill säga kartkoordinater för nollpunkten i BIM-projektet, och ställa in olika inställningar för export till IFC.
Var hittar jag dialogen?¶
På verktygsfältet välj ikonen för Inställningar Gemini Terrain - Projekt - IFC.
Användning av dialogen¶
Du kan mata in värden manuellt eller snappa dem i kartan. Observera att 3D-snappning måste vara aktiv för att höjd ska tas med (verktygsfältet nere till vänster).
Programmet använder projektnollpunkten vid insättning av IFC-filer som inte är georefererade, men som har relativa koordinater i förhållande till denna. Innan du sätter in IFC-modellen med Lägg till måste du därför mata in projektnollpunkten i Inställningar Gemini Terrain - Projekt - Allmänt för att få korrekt placering (annars hamnar den gärna relativt till 0,0).
Observera
Om IFC-origo inte är angivet används origo för alla terrängmodeller. Normalt är detta 0,0 och har ingen betydelse.

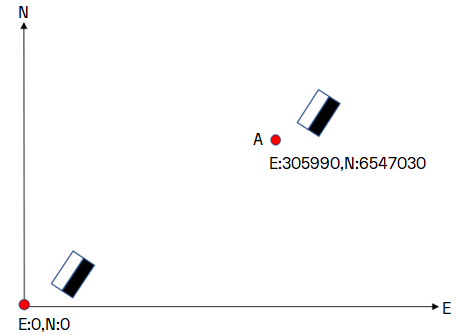

A = Projektnollpunkt
IFC-modeller med endast internt origo i modellen måste du placera manuellt med dynamisk placering, eller georeferera med funktionen Georeferera modell... som du hittar på kontextmenyn till modeller.
Georefererade IFC-modeller¶
När du sätter in en georefererad IFC-modell får du upp en dialog med georeferensinformationen (IfcProjectedCRS och IfcMapConversion):
- IfcProjectedCRS.Name = EPSG-kod (anger kombinationen av geodetiskt datum, projektion och höjddatum)
- IfcMapConversion.Eastings = ÖST-koordinat
- IfcMapConversion.Northings = NORD-koordinat
- IfcMapConversion.OrthogonalHeight = HÖJD
Projektnollpunkt i Inställningar Gemini Terrain - Projekt - Allmänt används inte om IFC-modellen är georefererad. Filen kommer då att placera sig i enlighet med georeferensinformationen, där IfcMapConversion kan vara 0,0,0 eller ha en projektnollpunkt.
Export till IFC¶
Du kan mata in Namn på projekt (IfcProject) i denna dialog. Om fältet är blankt kommer programmet att använda projektnamn och beskrivning i den allmänna egenskapsdialogrutan.
Projektnollpunkten används även vid export av data (Fil - Export - IFC). Värdena för projektnollpunkten dras från objektens koordinater vid export till IFC.
Utan en definierad IFC-origo (0,0,0) får du kartkoordinater i filen. Du kan eventuellt kryssa för Exportera kartkoordinater om du önskar detta även om projektnullpunkten är definierad.
Vidare kan du också mata in Namn på exporterad byggarbetsplats (IfcSite). Gemini-map är standardnamn (för bakåtkompatibilitet).
Du kan också ställa in hur olika attribut från schemat ska exporteras.
Exportera beskrivning som del av attributvärdena
Normalt placeras beskrivningar för attributvärden (som S_FCODE) i ett beskrivnings-/specifikationsfält separat från själva värdet.
Men de flesta IFC-visare ignorerar beskrivningsfältet och visar användaren bara koden.
Med detta val kan du bestämma om beskrivningen ska läggas till värdet vid export.
Export av geometriattribut i applikationslager
Här kan du välja om geometriattribut ska tas med och vilket namn PSet ska ha.
Standardnamnet är Ter_Qto_Geometry. Detta används för att undvika konflikt med standard IFC PSet.
Vanliga fält är till exempel Längd, Område och Volym.
Export av attribut på rotnivå
Här kan du välja om attribut som ligger på rotnivå (och som inte tillhör en grupp i schemat) ska tas med och vad PSet ska heta.
Standardnamnet är Attributter.
Export av grupper i schemat
Här kan du välja om grupper i schemat ska inkluderas eller inte. Du kan också ange ett prefix för PSet-grupperna. Standardvärdet är en tom sträng (inget prefix). Prefixet används för att undvika namnkonflikter med standard IFC PSet.
Observera
PSet står för Property Set i IFC och används för att organisera egenskaper i logiska grupper.
Kontraktspostnummer¶
Varning
Denna funktion är deaktiverad från version 19.0.1.
Använd inställningarna här för att koppla relevanta delar i kontraktet med attribut så som de visas i Gemini Terrain, för att kunna visa relevanta kontraktsposter i Gemini 3D Field. I exemplet ska fälten Plats och Process fyllas i, men detta kommer att variera mellan kontrakt. Programmet kommer själv att be om de relevanta postnummerdelarna.
Exempel

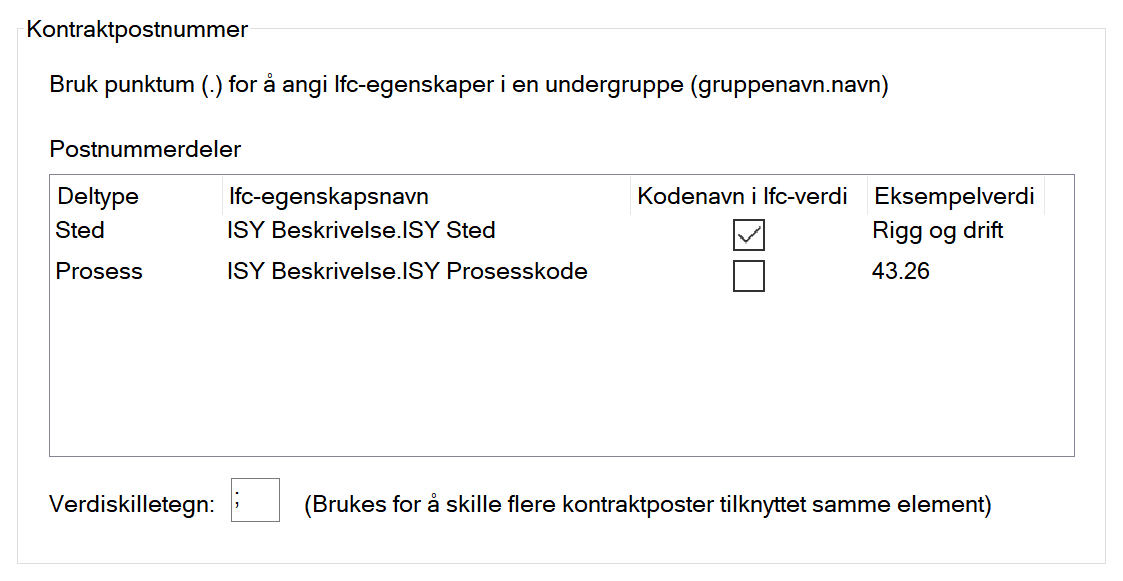

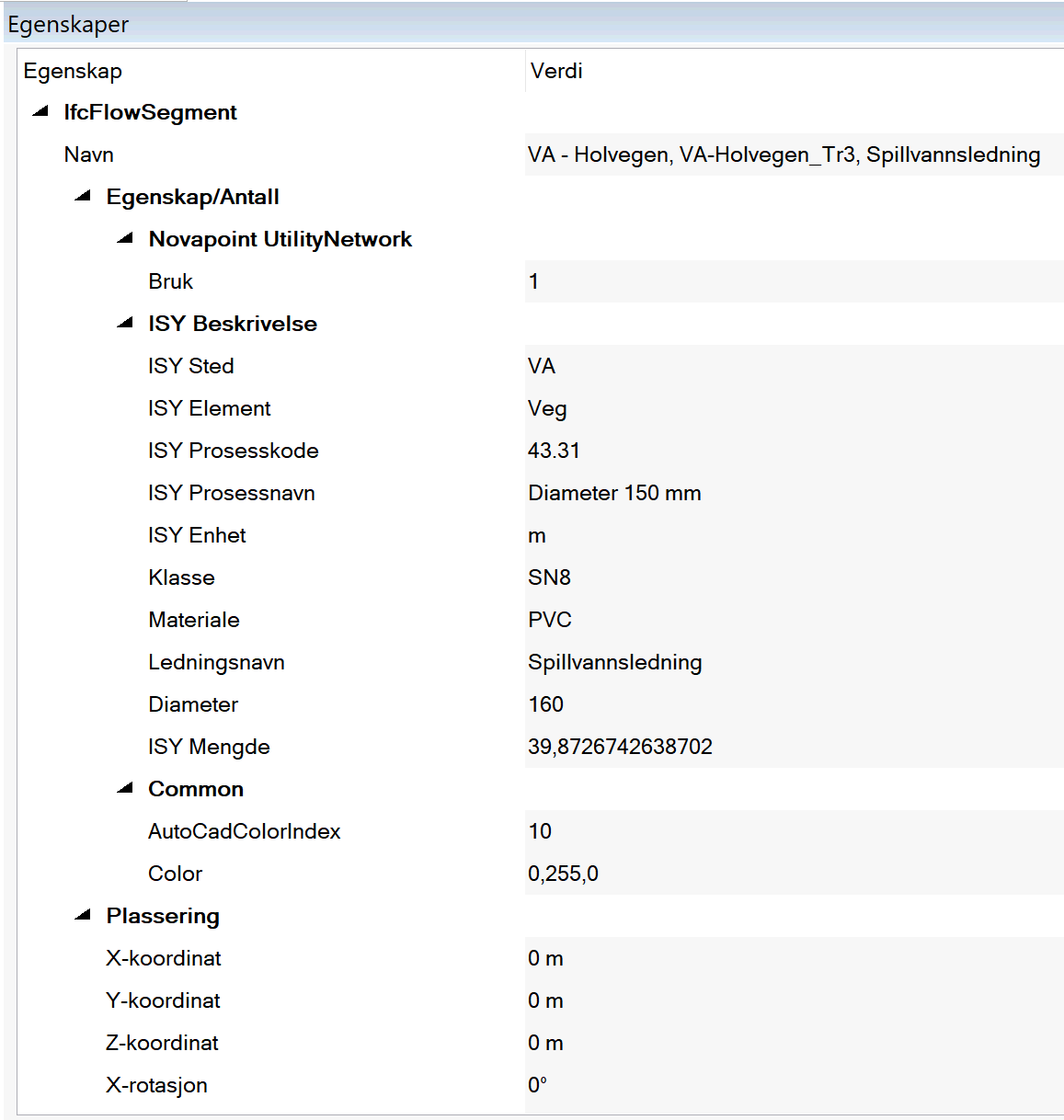

Exemplet nedan visar hur en sådan koppling kan se ut. Här önskar vi att hämta ut ISY Plats och ISY Processkod. Eftersom dessa ligger under egenskapen ISY Beskrivning måste du använda syntaxen som anges på det andra bildet.

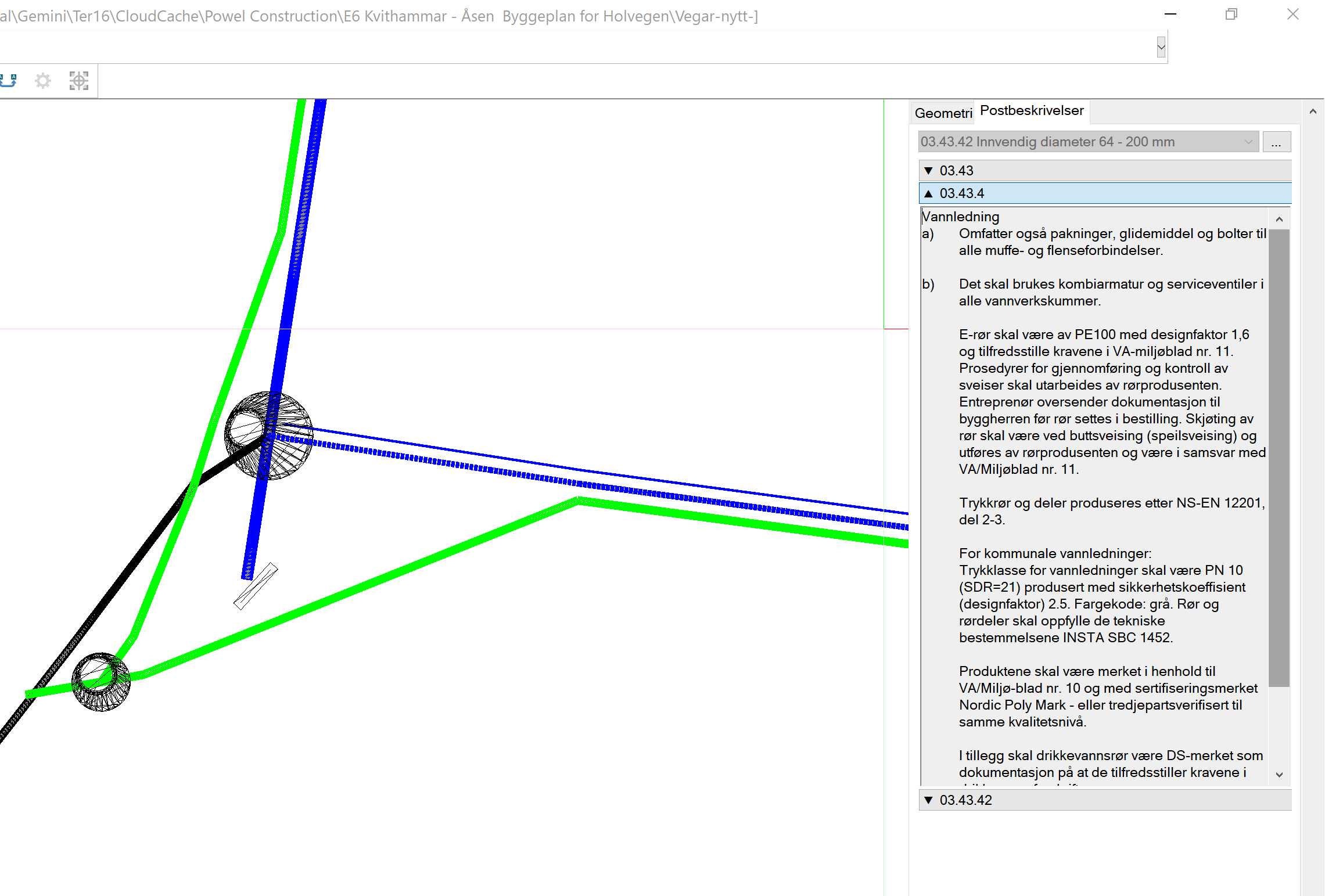

Resultatet i Gemini 3D Field blir att kontraktet dyker upp som en egen flik för IFC-element:
Observera
Metoden som beskrivs fungerar även för DWG-filer.
