Kontraktsposter¶
Använd denna dialog för att koppla kvantiteter mot kontraktsposter (RS, st., m, m² och m³).
Var hittar jag dialogen?¶
På verktygsfältet, välj ikonen för Inställningar Gemini Terrain... - Projekt - Kontrakter.
Användning av kontraktsposter¶
Om du i Gemini Terrain-projektet önskar att koppla kvantiteter mot kontraktsposter (RS, st., m, m² och m³), kryssa för Använd kontrakter. Du har två metoder att hämta kontraktsposter på:
- Gemini Connected
- Lokal kontrakt
Varning
Det rekommenderas inte att växla mellan de två metoderna efter att en metod först är vald och registrering av kvantiteter är påbörjad.
När valet Använd kontrakter är aktivt kommer kontraktsposterna i filen att vara tillgängliga både i masstyper och attributen S_CONTRACTPOST, S_CONTRACTPOST2, S_CONTRACTPOST3 osv. i applikationslager.
Gemini Connected¶
Med denna metod hämtar Gemini Terrain kontraktsposterna från Gemini Connected-projektet som molnprojektet är en del av. Här kan du arbeta mot en eller flera kontrakt med eventuella tilläggsarbeten.
Poster med postbeskrivningar för kontrakt och tilläggsarbete tillgängliggörs för Gemini Connected genom att antingen:
- Ladda upp från Gemini ProAdm
- Skapa dem direkt i kontraktadministrationsverktyget i Gemini Connected (för projekt utan tillgång till Gemini ProAdm)
Observera
De två metoderna kan inte kombineras.
Använd knappen Administrera kontrakter... för att visa listan över kontrakt och kontraktsposter, och administrera vilka poster som ska visas vid varje tillfälle. Funktionen beskrivs närmare i egen dialoghjälp.
Varning
Byt inte metod (från Gemini Connected till Lokal kontrakt) efter att registrering av kvantiteter med Gemini QuantiFlow är påbörjad.
Lokal kontrakt¶
Med Importera... kan du hämta in kontraktsposter från en eller flera XML-filer som följer standarden NS 3459. NS 3459 är en standard som beskriver filformat vid överföring av elektronisk anbudsinformation. Du kan importera XML-filer med prisförfrågningar och pristilbud.
Observera
Postbeskrivningarna importeras inte med denna metod, så användning av Gemini Connected för posthantering rekommenderas.
Efter import läggs kontraktsposterna på textfilen ContractPosts.txt.
Excel är valt som redigeringsverktyg för innehållet i denna textfil. Detta för att göra innehållet mer överskådligt och förenkla eventuell redigering. Tryck Redigera Excel... och programmet startar Excel och fyller i innehållet i ContractPosts.txt.

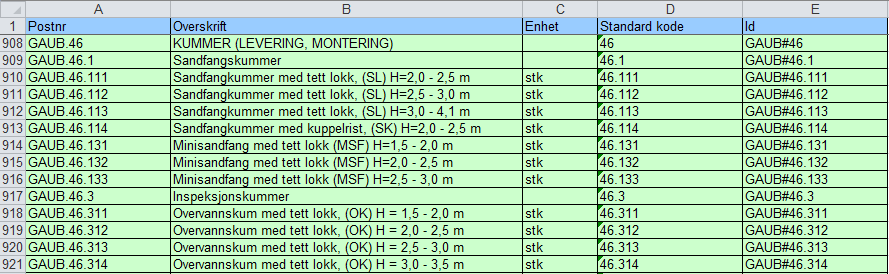

Redigering av kontraktsposter i Excel
Kolumnbeskrivning:
- Postnr.: Postnummer formaterat för visning. Denna text behöver inte vara entydig, och kan därför inte användas som postidentifikation. Kan utelämnas.
- Standard kod: Detta är själva NS- eller Processkoden. Kan utelämnas.
- Id: Postidentifikation. Den är obligatorisk och ska vara unik inom projektet.
När du avslutar Excel får du frågan om att spara ContractPosts.xls. Väljer du att spara är det ContractPosts.txt som uppdateras. ContractPosts.xls är en temporär fil som inte sparas i projektet.
Vid import av XML-fil får du även med Projektnamn, Projekt-ID och Projektnummer för kontraktet. Denna information ser du direkt i dialogen.
När valet Använd kontraktsposter är aktivt kommer kontraktsposterna på filen ContractPosts.txt att vara tillgängliga både i applikationslager och SFI-modeller.
Användning i applikationslager och masstyper¶
Applikationslager¶
Programmet innehåller ett antal fördefinierade systemegenskaper för applikationslager. En av dem är S_CONTRACTPOST. Genom att lägga till denna egenskap till de olika objekttyperna i applikationslager, linje, punkt, polygon och triangelnät, får du en lista över aktuella kontraktsposter från vald metod.
Vid behov kan S_CONTRACTPOST2, S_CONTRACTPOST3, och så vidare också läggas till som attribut, så att ett objekt kan tilldelas flera olika kontraktsposter för kvantitetsregistrering.
Som standardinställning listar programmet poster med följande enheter för de olika geometrityperna i ett applikationslager:
- Punkt: st (antal)
- Linje: m (3D-längd)
- Polygon: m² (2D-area)
- Triangelnät: m² (3D-area) eller m³ (volym)
Vid behov för att kunna registrera på poster med andra enheter än i listan ovan kan du kryssa för Utökad kontraktspostlista för objekt i applikationslager. Listan över tillgängliga poster kommer då att utökas med enheterna som beskrivs nedan, så att du exempelvis kan registrera en polygon på en st-post:
| Geometritype | RS | St | m | m² | m² (3D) | m³ |
|---|---|---|---|---|---|---|
| Punkt | X | X | X | X | X | X |
| Linje | X | X | X | X | X | X |
| Polygon | X | X | X | X | X | X |
| Triangelnät | X | X | X | X | X | X |
| Punktmoln | X | X | X | X | X | X |
Tips
Använd mallen Kontrakt.al_ för att skapa applikationslager för kvantitetsregistrering. Denna innehåller tre attribut för S_CONTRACTPOST för varje geometritype.
Masstyper¶
I dialogen för masstyper får du upp ett eget fält för kontraktpost. Detta fält listar upp aktuella kontraktsposter för de olika beräkningstyperna, så att volym får listade kontraktsposter med enhet m³, medan area får listade kontraktsposter med m². Om kvantiteten konverteras till exempelvis ton kommer även kontraktsposter med enhet ton att visas i listan.
Tips
Använd avledd masstyp om du önskar använda samma masstypsdefinition mot flera kontraktsposter.
I dialogen för masstyper får du upp ett eget fält för kontraktspost. Detta fält listar upp aktuella kontraktsposter för de olika beräkningstyperna, så att volym får listade kontraktsposter med enhet m³, medan area får listade kontraktsposter med m². Om kvantiteten konverteras till exempelvis ton kommer även kontraktsposter med enhet ton att visas i listan.
