Applikationslager - Alternativ¶

Använd denna dialog för att ange olika alternativ och inställningar för ett applikationslager.

Var hittar jag dialogen?¶

Markera applikationslager (GMI) i det vertikala listfältet
Högerklicka och välj Egenskaper (eller dubbelklicka)
Välj fliken Alternativ

Passivt lager¶

Ofta önskar man göra ett lager mer "passivt", exempelvis är det inte alltid lämpligt att ha alla punkterna i höjdkurvor aktiva för snappning. Med kryssrutan Passivt lager löser du detta problem. Du kan då inte snappa eller selektera objekt i plan- och 3D-visning. Vidare kommer objektlistan att vara tom med undantag för information om att lagret är passivt.

Observera även att alternativet kommer att vara användbart för applikationslager med tusentals objekt. Genom att sätta ett applikationslager passivt behandlas data som ett objekt vilket i sin tur ger bättre prestanda i OpenGL.

Hitta kopplingar mellan linjer och polygoner¶

Detta val används huvudsakligen vid export av FKB-data på SOSI-nivå 4, det vill säga data som innehåller ytor, exempelvis väg-, fastighets- och plandata.

I utgångspunkten exporteras linjer till .LINJE och polygon till .FLATE i SOSI-filen. Enligt SOSI-standarden har ytor koppling till linjeobjekt som bestämmer geometrin för ytan. Under export kommer därför varje yta att få ett linjeobjekt skapat som ytan refererar till.

Om vi kryssar för Hitta kopplingar mellan linjer och polygoner kommer dock programmet först att söka igenom befintliga linjeobjekt i applikationslagret och kontrollera om dessa sammanfaller med polygonobjektet. Om sådana kopplingar finns kommer programmet att använda dessa och inte bilda nya linjer under export. Då får vi korrekta filer på SOSI-nivå 4. Lager som har detta val ikryssat får en röd polygonsymbol i applikationslagerlistan.

Använd som titelfältritning¶

I vissa fall ritar du titelfältet i ett applikationslager, exempelvis för detaljplaner och dokumentation av lantmätta data. Då måste du bland annat stänga av Använd projektorigo och Visa område med färg, samt sätta symbolskala=100 under ritningsinställningar. Genom att kryssa för Använd som titelfältritning kommer dessa inställningar att sättas automatiskt om du använder applikationslagret som mall vid ett senare tillfälle.

Koppla attribut till ritningslager (typ Bygg)¶

Med detta alternativ kan du koppla ett attribut eller en egenskap i applikationslagret till DDS-CAD ritningslager. Egenskapen kopplas mot ritningslager av typ Bygg.

Valet är särskilt användbart för data importerad från 3D DWG. Genom att välja egenskapen Layer kan du arbeta med samma lagerstruktur som i DWG-filen. Du kan då använda DDS-CAD:s funktion för att slå av/på visning av dessa lager. Observera att data som är avstängd med DDS-CAD:s funktion blir grå i det horisontella listfältet för applikationslager. Avancerat snitt i Gemini profilgenerator kommer även att använda denna lagerindelning, samt DDS-CAD:s exportfunktion som du finner på menyn Fil.

Observera att du kan koppla flera attribut till ett ritningslager, och då kommer kombinationen av dessa att bilda lagernamnet. Tryck på knappen Avancerat för att definiera detta.

Använd eget ritningslager (typ Bygg) för påskrifter¶

Valet lägger påskrifterna i applikationslagret på eget ritningslager med postfix _Label. Endast tillgängligt när även Koppla attribut till ritningslager (typ Bygg) också är ikryssat.

Markera brytpunkter i linjer och polygoner¶

Med detta val får du markerade punkter i linje- och polygonobjekt i plan- och 3D-visning.

Detta är exempelvis användbart att ha på när du redigerar lantmätta data.

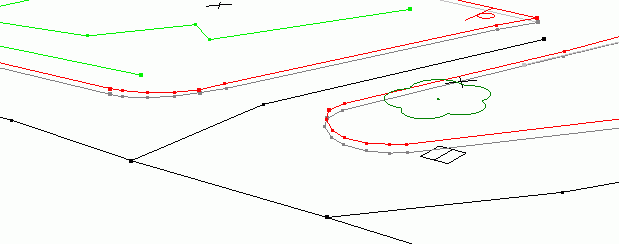

Markering av brytpunkter

Tillåt grips-redigering av triangelnät i 3D¶

Med detta val kan du redigera triangelnät med grips i 3D. Du kan endast arbeta mot ett triangelnät åt gången. Vi aktiverar grips på vanligt sätt via statusraden. Du får då grips på de 1000 närmaste punkterna runt siktlinjen (fokalpunkten). Dessutom måste ögonpunkten vara närmare än 50 meter. Punkturvalet är dynamiskt och kommer att ändras när du rör dig i modellen.

Exempelvis kan denna möjlighet komma till nytta efter en 3D-triangulering. De flesta har upplevt att modellen är nästan helt som de vill ha den, men att de bara skulle ha flyttat några trianglar.

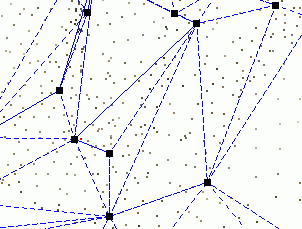

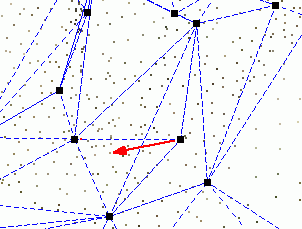

I exemplet snappar vi grips-punkten in på en annan punkt i punktmolnet

Användarna måste göra ett medvetet val för att tillåta grips-redigering av triangelnät. Detta är gjort för att du inte av misstag ska förstöra triangelnätet.

Använd penntabelltyp¶

Du kan välja vilken typ i penntabellen som ska vara aktiv i applagret.

Decimalinställningarna används för objektlistorna. Observera att vid kopiering till Excel sätter vi tillfälligt alla decimaler till 6 för bäst möjlig noggrannhet.
