Sol-/skuggkarta

Använd denna dialog för att skapa sol-/skuggkartor. Utgångspunkten är en terrängmodell och resultatet är polygoner för områden med och utan sol.

Var hittar jag dialogen?

I verktygslådan för Planering, projektering och utförande i terrängmodellteckning välj Skapa temakarta (landskapsanalys)...

Solens position

Programmet beräknar skuggan i enlighet med solens position. Du kan ange Solhöjd och Infallsvinkel manuellt eller välja Redigera sol... för att få dessa värden beräknade automatiskt baserat på vald tid och plats.

Solhöjd (Inklination)

Vinkeln mellan solens riktning och horisontalplanet.

Infallsvinkel (Azimut)

Ljusets infallsvinkel i XY-planet i förhållande till himmelriktning norr. Vinkeln mäts medurs.

Dataunderlag

Funktionen använder gridmodellen, men du kan också ta hänsyn till byggnader och 3D-objekt som är insatta i teckningen.

Utföra analysen

När solens position är bestämd skapar du sol-/skuggkarta med knappen Utför. Efter att analysen är utförd kan du klistra in polygonerna på ett applikationslager. Programmet innehåller en mall med presentationsregler som kan användas när du skapar applikationslagret.

Exempel

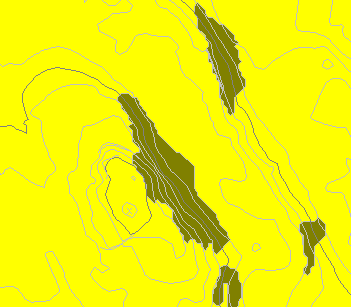

Sol-/skugganalys mot terränggrid

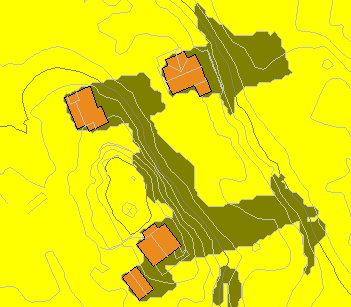

Sol-/skugganalys mot terränggrid och 3D-objekt
