Synlighetskarta

Använd denna dialog för att skapa synlighetskartor. Dataunderlaget är en terrängmodell och resultatet är polygoner för områdena du kan se eller inte se.

Var hittar jag dialogen?

I verktygslådan för Planering, projektering och utförande i terrängmodellteckning välj Skapa temakarta (landskapsanalys)...

Funktionen använder gridmodellen, men du kan också ta hänsyn till byggnader och 3D-objekt som är insatta i teckningen.

Ögonpunkt och siktpunkt kan du ange manuellt eller genom att peka på skärmen (Peka...). Observera att knappen Peka... hämtar terränghöjden och att du därför måste lägga till objektets höjd manuellt.

Du gör ett fält i tabellen aktivt för redigering genom att trycka [F2] eller klicka vänster musknapp. I redigeringsläge kan du flytta mellan kolumnerna med [Tab] och [Shift]+[Tab]. På samma sätt kan du byta rad med piltangenterna upp och ner. Observera att piltangenterna också kan användas för att flytta mellan fält när du inte är i redigeringsläge.

I dialogen kan du skapa utsiktskartor eller synlighetskartor. För synlighetskartor vill du hitta områdena där ett objekt är synligt från, till exempel en byggnad. I detta fall anger du punkterna som omger objektet. Programmet kontrollerar då varje gridpunkt i terrängmodellen för om objektet är synligt från denna punkt eller inte. Resultatet blir polygoner för områdena där du kan se objektet.

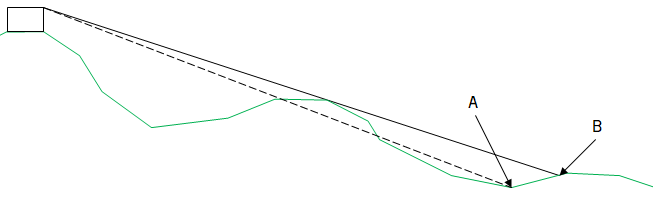

Synlighetsanalys: A = Punkt objektet inte är synligt från, B = Punkt objektet är synligt från

Utföra analysen

När punkterna är inlagda i listan skapar du utsikts- eller synlighetskartan med knappen Utför. Efter att analysen är utförd kan du klistra in polygonerna på ett applikationslager. Programmet innehåller en mall med presentationsregler som du kan använda när du skapar applikationslagret.

Exempel på utsiktskarta

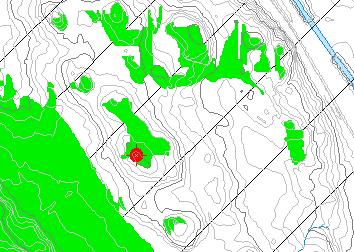

I kartan får du polygoner för områdena som är synliga och inte synliga. Dessutom är punkten markerad med en symbol.

Exempel på utsiktskarta med synliga och icke-synliga områden
