Exponeringskarta

Använd denna dialog för att skapa exponeringskartor (lutningsriktningskarta). Utgångspunkten är en terrängmodell, och resultatet är polygoner för de olika lutningsriktningarna.

Var hittar jag dialogen?

På verktygslådan för Planering, projektering och utförande i terrängmodellritning, välj Skapa temakarta (landskapsanalys)...

Om exponeringskartor

Exponeringskartan identifierar lutningsriktningarna. Dessa intervall definierar du med kompassriktningar (0 mot norr).

Kompassriktningar för definition av lutningsriktning

Ange lutningsriktningar

Du kan skriva in lutningsriktningarna manuellt i listan eller hämta en utgångspunkt med knappen Standard.

Redigering av värden

Du gör ett fält i tabellen aktivt för redigering genom att trycka [F2] eller klicka på vänster musknapp. I redigeringsläge kan du flytta mellan kolumnerna med [Tab] och [Shift]+[Tab]. Motsvarande kan du byta rad med [Pil upp] och [Pil ner].

Observera

Piltangenterna kan också användas för att flytta mellan fält när du inte är i redigeringsläge.

Utföra analysen

När lutningsriktningarna är definierade skapar du exponeringskartan med knappen Utför. Efter att analysen är utförd kan du klistra in polygonerna på ett applikationslager. Programmet innehåller en mall med presentationsregler som du kan använda när du skapar applikationslagret.

Exempel på exponeringskarta

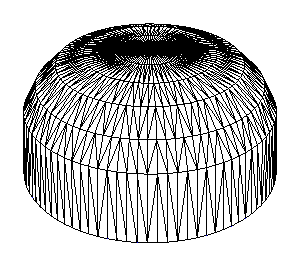

Triangelmodell av en ungefärlig halvsfär

Följande intervaller är definierade:

Från	Till	Riktning
315	45	Öst
45	135	Norr
135	225	Väst
225	315	Syd
-1	-1	platt

I detta fall får du fyra polygoner:

• En där det lutar mot öst
• En där det lutar mot norr
• En där det lutar mot väst
• En där det lutar mot syd

Resulterande exponeringskarta med färgkodade lutningsriktningar
