Lutningskarta

Använd denna dialog för att skapa lutningskartor (branthetskarta). Utgångspunkten är en terrängmodell, och resultatet är polygoner för de olika lutningsintervallen.

Var hittar jag dialogen?

På verktygslådan för Planering, projektering och utförande i terrängmodellritning, välj Skapa temakarta (landskapsanalys)...

Ange lutningsvärden

Du kan skriva in terränghelningarna manuellt i listan eller hämta en utgångspunkt med knappen Standard. Lutningen kan anges på flera sätt:

1. Grader
2. Procent (promille)
3. Förhållande

Redigering av värden

Du gör ett fält i tabellen aktivt för redigering genom att trycka [F2] eller klicka på vänster musknapp. I redigeringsläge kan du flytta mellan kolumnerna med [Tab] och [Shift]+[Tab]. Motsvarande kan du byta rad med [Pil upp] och [Pil ner].

Observera

Piltangenterna kan också användas för att flytta mellan fält när du inte är i redigeringsläge.

Genom att trycka på knappen Standard kan du hämta fördefinierade förslag.

Exempel på lutningsangivelse

Lutningen i figuren kan ges som 45 grader, 100 procent eller 1:1.

Utföra analysen

När terränghelningsintervallen är definierade skapar du lutningskartan med knappen Utför. Efter att analysen är utförd kan du klistra in polygonerna på ett applikationslager. Programmet innehåller en mall med presentationsregler som du kan använda när du skapar applikationslagret.

Exempel på lutningskarta

Triangelmodell av en ungefärlig halvsfär

Följande intervaller är definierade:

Förhållande	Beskrivning
0.050	1:20
0.100	1:10
0.333	1:3
1	1:1

I detta fall får du fem polygoner:

• En för intervallet 0 (platt) – 0,05
• En för intervallet 0,05 – 0,1
• En för intervallet 0,1 – 0,333
• En för intervallet 0,333 – 1,000
• En för intervallet 1,000 – 100000 (nästan lodrätt)

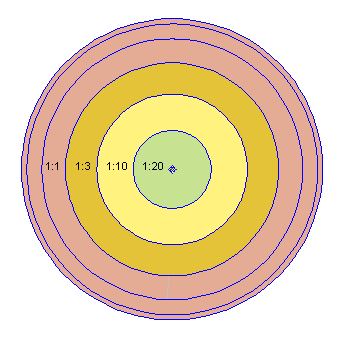

Resulterande lutningskarta med färgkodade lutningsintervaller
