Analysalternativ

Använd denna dialog för att ange alternativ för analyser av terrängmodellen.

Var hittar jag dialogen?

På verktygslådan för Planering, projektering och utförande i terrängmodellritning, välj Skapa temakarta (landskapsanalys)...

Rensa trianglar med spetsiga vinklar längs öar

Med alternativen Ta bort trianglar mindre än (till exempel 30 m²) och Ta bort trianglar med vinkel mindre än (till exempel 35 grader), försöker programmet att ta bort trianglar som är "toppar".

Observera

Detta gäller enskilda trianglar, inte öar. Programmet letar efter spetsiga trianglar som har två sidor som är grannar till ett annat och samma intervall, och som tredje granne samma intervall som triangeln själv.

Exempel på rensning av spetsiga vinklar

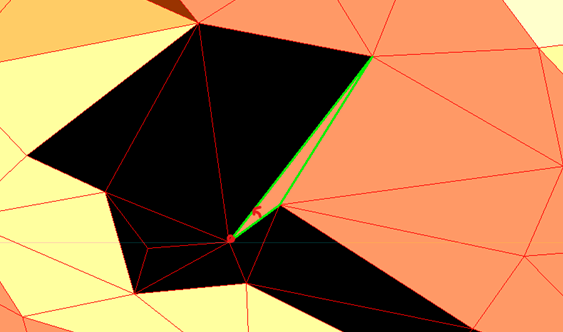

Triangel med spetsig vinkel före rensning

Om vinkeln i intressepunkten är mindre än angivet, och triangelns area är mindre än angivet, kommer denna triangel att flyttas för att tillhöra ett annat intervall.

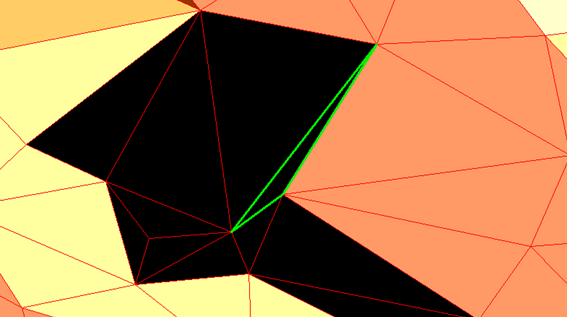

Triangel efter rensning av spetsiga vinklar

Information

Trianglarna har flyttats för att tillhöra ett annat intervall, så att onödigt brus tas bort från resultatet.

Analysprocess

Analysen sker så här:

1. Varje triangel inom begränsningspolygonet får sitt värde beräknat (lutning, sol/skugga, osv.).
2. Trianglarna grupperas till sitt intervall, och under denna nivå igen till öar:
3. Om trianglarna har gemensamma kanter med andra trianglar, läggs de till samma ö.
4. En ny triangel som kommer till i ett intervall kan koppla samman öar.

Efter denna process kan ett ofiltrerat utsnitt av ett resultat se ut så här:

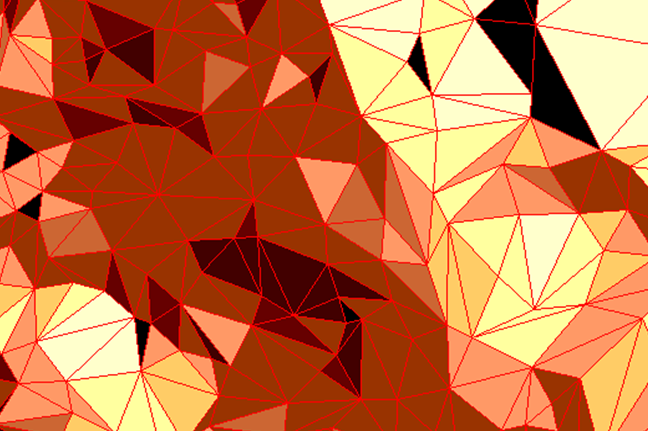

Ofiltrerat analysresultat med många små områden

Rensa upp i små områden utan intresse

Med alternativet Ta bort öpolygoner mindre än (till exempel 50 m²) kan du rensa i resultatet. Öarna i varje intervall genomgås från minsta till största area, och om arean är under angivet värde slås de samman med en ö i ett annat intervall. Den längsta triangelkanten som är granne till ett annat intervall bestämmer vilket intervall och ö i intervallet den ska kopplas till.

Exempel på rensning av små områden

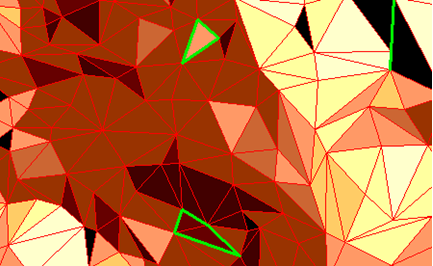

Resultat före rensning av små områden

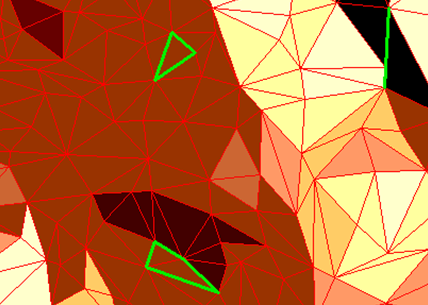

Resultat efter rensning av små områden

Information

Öpolygonerna har flyttats för att tillhöra ett annat intervall, så att onödigt brus tas bort från resultatet. Med detta val kan du undvika att fånga upp för mycket variation inom ett område.
