Egenskaper WMS

Använd denna dialog för att ställa in WMS-lager.

Var hittar jag dialogen?

Markera WMS-lager i det vertikala listfältet, högerklicka och välj Egenskaper...

Om WMS-tjänster

Gemini Terrain kan ansluta sig till tjänster som stöder protokollet WMS-C.

WMS-tjänsterna kan vara både standard WMS-tjänst eller en tjänst med förgenererade kartbilder (flisar). Dessa tjänster beskrivs närmare nedan.

Vi kan välja om vi vill använda terrängmodellområdet eller skärmområdet. Använder vi terrängmodellområdet kommer bilden inte att uppdateras vid zoom. Den har samma upplösning oberoende av skärmområde. Vid användning av terrängmodellområde är det värdet Max antal pixlar i rasterbilder i dialogen Ritningsinställningar som styr antalet pixlar i bilden. Bilden genereras på nytt varje gång vi ändrar storleken på terrängmodellområdet.

Vi måste ange cache-mapp, det vill säga var programmet ska lägga nedladdade bilder. Som standard skapar programmet en cache-mapp direkt under projektmappen. Vidare måste vi ange utgångstid för nedladdade hurtigbuffrade (cachade) bilder. Med detta val kan vi sätta en utgångstid så att vi alltid får de senaste bilderna när serverinnehållet ändras ofta. Exempelvis kommer detta att vara användbart på anläggningar där vi gärna flyger över byggplatsen och publicerar nya bilder varje dag.

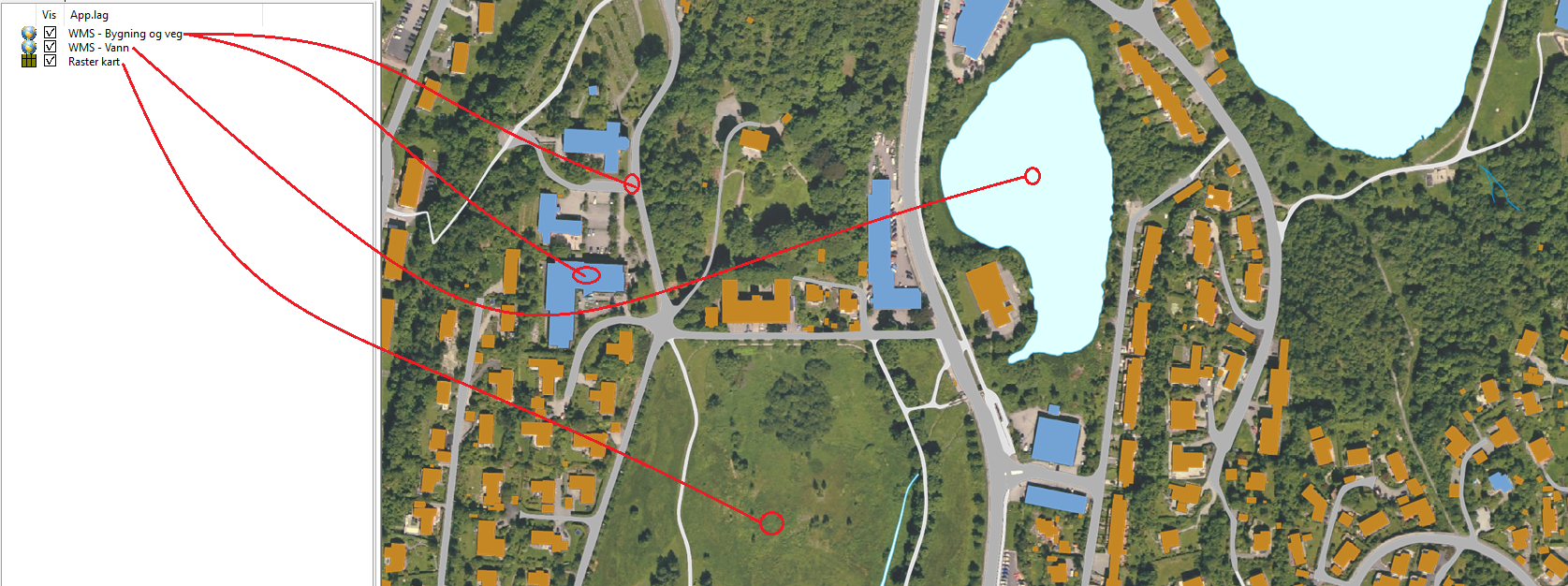

WMS-lager med delvis täckning

WMS-lager behöver inte vara heltäckande. Det är möjligt att blanda flera WMS-lager eller WMS-lager med ortofoto, så att områden som inte är fullständigt täckta av ett enskilt WMS-lager blir genomskinliga.

Uppsättning av WMS-lager

Standard WMS-tjänst

Tillvägagångssätt

  1. Skapa nytt applikationslager av typen WMS
  2. Högerklicka på lagret och välj Egenskaper
  3. Ange WMS-tjänstens URL under Server
  4. Tryck Hämta lager för att hämta tillgängliga lager från servern
  5. Välj önskat lager från listan
  6. Ställ in cache-mapp och utgångstid för bilder
  7. Tryck OK

Kartverkets cache-tjänst

Tillvägagångssätt

  1. Skapa nytt applikationslager av typen WMS
  2. Högerklicka på lagret och välj Egenskaper
  3. Ange Kartverkets cache-tjänst URL: http://opencache.statkart.no/gatekeeper/gk/gk.open
  4. Tryck Hämta lager för att hämta tillgängliga lager
  5. Välj önskat lager (t.ex. topografisk karta, ortofoto)
  6. Ställ in cache-mapp och utgångstid
  7. Tryck OK

Användning av WMS-lager

Programmet hämtar ner data i bakgrunden. Du kommer att se ett meddelande i statusfältet när data laddas ner. Detta kan ta lite tid första gången, men du kan arbeta som vanligt under tiden.

Detaljnivå i raster

Om du arbetar med små terrängmodellområden och har aktiverat Använd terrängmodellområde istället för skärmområde, kan Detaljnivå i raster under Ritningsinställningar vara satt för högt i förhållande till WMS-tjänstens begränsning på zoom-nivå. Upplever du att WMS-lagret till synes inte laddas, försök att minska värdet för Detaljnivå i raster.

Rekommenderat pixelvärde

Om du sätter värdet för Detaljnivå i raster konstlat högt blir minnesanvändningen mycket hög och det går långsamt att hämta bilder från WMS-servrar. OpenGL och LightWorks kan ha olika tolerans för detta. Med bakgrund i att flera av Kartverkets WMS-tjänster har ett maximalt pixelvärde på 4096, rekommenderar vi att använda detta värde även i Gemini Terrain.

WMS-tjänster

WMS är en tjänst där en server på förfrågan kan skicka kartutsnitt i form av rasterfiler tillbaka till användaren, antingen direkt i webbläsaren, en webbapplikation eller en desktopapplikation.

Kartverkets WMS-tjänster

På Kartverkets webbsidor finner du närmare information om offentliga WMS-tjänster. Här finner du även URL:er till WMS-tjänsterna. I Gemini Terrain har vi lagt in tjänsterna med status "Godkänd".

Kartverkets cache-tjänst

Denna tjänst baserar sig på ett snabblager med förgenererade kartbilder eller flisar (tiles) på 256x256 pixlar i fördefinierade målstockar (zoomnivåer).

Mer information

Du kan läsa mer om denna tjänst på Kartverkets webbsidor. Här finner du även URL:en till WMS-C: http://opencache.statkart.no/gatekeeper/gk/gk.open

Inloggning

BAATm-inloggning togs bort i version 11 av Gemini Terrain. Detta beror på övergång till programvarumoduler som inte stöder den speciella BAAT-inloggningen hos Geonorge.

Kunder med abonnemang på t.ex. Norge i bilder kan lägga in sin IP-adress hos kartverket.

Det finns två alternativ:

  1. Lägga in tillfällig (tidsbegränsad) IP-adress.
    Denna använder vi typiskt när vi är ute på olika anläggningar.
    Kryssa för Tillåten användning och tryck Uppdatera (ändra eventuellt antalet minuter). När tiden är ute måste du manuellt upprepa denna operation.

  2. Skicka e-post till kartverket med fasta IP-adresser.
    Detta kommer typiskt att göras för IP-adressen till kontoret.

Felsökning

Vanliga problem

  • Kontrollera internetanslutning
  • Verifiera att WMS-tjänstens URL är korrekt
  • Kontrollera att vald tjänst stöder ditt koordinatsystem
  • Säkerställ att cache-mappen är skrivbar
  • Kontrollera brandvägginställningar
