Dela triangelnät mot triangelnät¶

Använd denna dialog för att dela triangelnät mot triangelnät, eller för att beräkna skärningslinjerna mellan triangelnäten.

Var hittar jag dialogen?¶

På snabbmenyn i terrängmodellteckning, välj Verktyg - Beräkna skärning mellan triangelnät...

Användning av dialogen¶

Dela (split) triangelnät¶

Du kan välja ett obegränsat antal triangelnät. Triangelnäten blir delade alla ställen där de skär varandra. Funktionen kan användas både på ytmodeller och tunnelmodeller, så länge modellerna klipper varandra i hela bitar.

Observera

Tänk dig att du klipper ett ark med sax – bitarna måste skiljas helt från varandra för att klippningen ska fungera. Om delarna inte klipper varandra i hela bitar, kan det lösas genom att skapa volymer av ytmodellerna och därefter klippa volymerna mot varandra.

Du kan välja att endast behålla den största delen av varje triangelnät.

Du måste också ange applikationslagret där programmet ska lägga resultatet.

Exempel

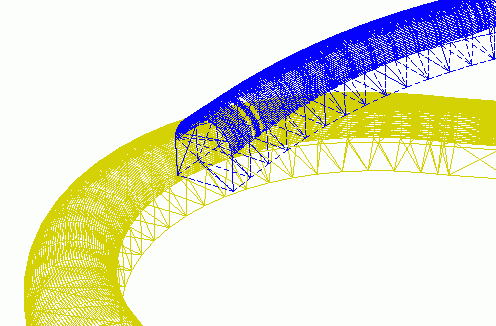

Exempel på triangelnät 1 före delning

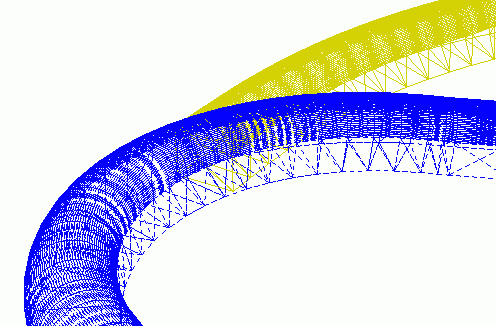

Exempel på triangelnät 2 före delning.

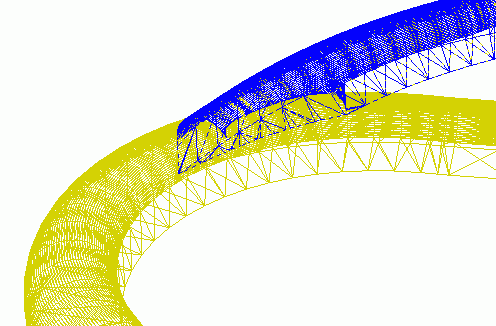

Exempel på triangelnät 1 efter delning

Exempel på triangelnät 2 efter delning.

Hantering av självskärande triangelnät¶

I vissa fall kommer triangelnät att skära igenom sig själva (self intersections) eller ha hål. Till exempel kan tunnelmodeller med skarpa svängar och korsande tvärsnitts få självskärande trianglar vid kopiering till applikationslager.

Delningsfunktionen försöker att lösa dessa situationer, men resultatet kan bli många trianglar, och lite städning kan vara nödvändig efteråt.

Funktionen ger besked i sammanfattningen om du har självskärande triangelnät.

Beräkna skärningslinjer¶

Med detta val kan du beräkna skärningslinjer mellan triangelnät.

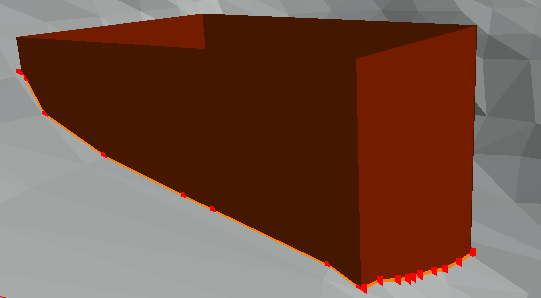

Exempel på beräkning av skärningslinjer
