Påskrift¶
Använd denna dialog för att definiera eller redigera påskrifter i ett standard applikationslager eller landmätningsapplikationslager.
Var hittar jag dialogen?¶
Markera applikationslager (GMI) i det vertikala listfältet, tryck höger musknapp (eller dubbelklicka), och välj Egenskaper.... Gå därefter till fliken Påskrift.
Användning av dialogen¶
Landmätningsapplikationslager har färre objekttyper än standard applikationslager.
Du kan ha upp till fyra attribut (fält) som påskrift. Både objektets geometri (id, Nord, Öst, Höjd, osv.) och andra egenskaper kan väljas som påskriftfält.
Du kan också ha ram runt påskriften med referenslinje till punkten. Detta är speciellt användbart när det är tätt med punkter och det är svårt att se vilken punkt texten hänvisar till.
Typiska exempel är påskrift av punktnummer för punkter, vägnamn för linjer, och GID för polygoner. När du ändrar inställningen i dialogen, blir förhandsvisningen uppdaterad fortlöpande.
Prefixkoder¶
Utöver att välja attribut för påskrift, kan du också lägga in koder och text i prefixfältet. Tabellen under visar vad koderna betyder.
Du kan ha mellanslag i prefixfältet. Vid sparning blir det lagt citattecken (hermetecken) runt mellanslagen.
| Prefix | Beskrivning | Anmärkning |
|---|---|---|
\n |
Radskifte | |
^ |
Använd fältkodsbeskrivning | |
& |
Använd fältkod och beskrivning | |
/ |
Snedstreck (slash) | |
: |
Kolon | |
- |
Bindestreck | |
= |
Likhetstecken | |
%.3n |
Använd 3 decimaler | Talet efter punkt anger antal decimaler |
%.3k |
Använd 3 decimaler och dividera värdet på 1000 | Används till exempel för att skriva areal som dekar på detaljplan |
%.3h |
Använd 3 decimaler och dividera värdet på 100 | |
%.3a |
Använd 3 decimaler och dividera värdet på 10 | |
%.3d |
Använd 3 decimaler och multiplicera värdet med 10 | |
%.3c |
Använd 3 decimaler och multiplicera värdet med 100 | |
%.3m |
Använd 3 decimaler och multiplicera värdet med 1000 | |
%% |
Procent-tecken | |
| Fritext | Fritext skrivs rakt in före eller efter koder | Används till exempel för att lägga in enhet på värde |
Fördefinierade inställningar för punkter¶
För punkter finns det några fördefinierade urval du kan välja mellan. Du kan också definiera egna inställningar.
Framgångssätt
- Välj attribut och prefix.
- Tryck på knappen +.
- Lägg in namn på inställningen och tryck OK.
Dessa inställningar lagras på användarens lokala Ter.ini-fil.
Användardefinierade inställningar kan tas bort med knappen -.
Flytta påskrift¶
Offset-fälten¶
Med fälten för Offset X, Offset Y, och Offset Z kan du flytta alla påskrifter lika.
Individuell flyttning med Grips¶
Om du endast vill flytta några av påskrifterna individuellt, måste du aktivera Grips. Observera att påskrift för knekkpunkter i linjer inte kan flyttas på detta sätt.
När Grips är aktiv och du markerar en punkt i teckningen, får du upp två griphandtag: ett för punkten och ett för texten.
Du kan flytta texten genom att ta tag i griphandtaget för texten.
Varning
Observera att det är lätt att flytta punkten också. Enda ångramöjlighet är att hämta upp föregående sparning, antingen genom att välja Ignorera ändringar... i dialogen för applikationslagret eller stänga teckningen utan att spara.
Exempel på flyttning av påskrift med Grips.

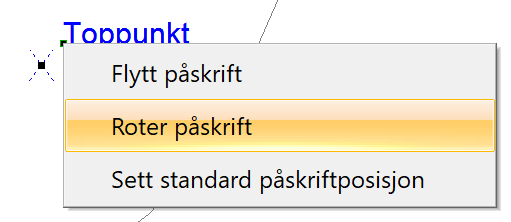

Du kan också rotera påskriften. Peka på grips-punkten och tryck höger musknapp.
Exempel på rotering av påskrift
Observera
Observera att du endast kan redigera påskriften med Grips i planvisning (X och Y). I 3D-visning kan du endast redigera Z via fältet Offset Z.
