Layoutparametrar för längdsektion¶

Använd denna dialog för att definiera utseendet på längdsektionen.

Var hittar jag dialogen?¶

På verktygsfältet, välj ikonen för Inställningar Gemini Terrain... och därefter Längdsektion: Layout under Projektpresentation.

Användning av dialogen¶

Rutnät och påskrifter kan du ändra genom att trycka på knappen Definiera rutnät/axeltexter...

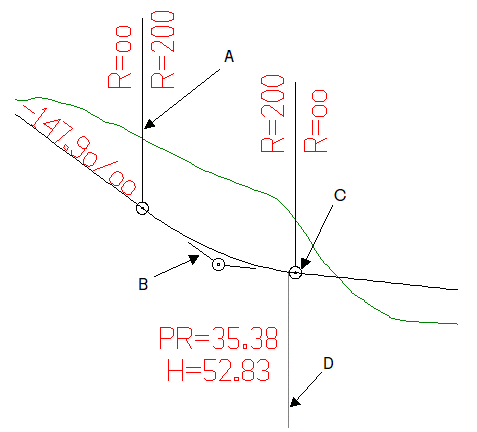

Figur: A = Radius linjelängd, markeringsstreck färg, B = Kurvpunkt linjelängd, C = Kurvpunkt symbolradie, D = Skiljestreck färg

Parametrar¶

Kurvpunkt symbolradie¶

Radie på cirkel som markerar kurvpunkt. Om detta värde sätts till noll, kommer inga markeringar av vertikalkurvaturen att göras i ritningsfönstret. Markering av horisontell- och vertikalkurvaturpunkter med vertikala streck från botten av fönster till väglinje kommer då heller inte att göras.

Radius linje längd¶

Linjelängd på streck som markerar radie. Om detta värde sätts till noll, kommer inga markeringar av radie eller tangeringspunkt att göras i ritningsfönstret.

Kurvpunkt linjelängd¶

Linjelängd på streck som markerar kurvpunkt. Om detta värde sätts till noll, kommer inga markeringar av kurvpunkt att göras i ritningsfönstret.
