Sektioner: Rutnät¶

Använd denna dialog för att sätta upp utseendet på rutnätet.

Var hittar jag dialogen?¶

Navigering

På verktygsfältet, välj Inställningar Gemini Terrain... och därefter Sektioner: Rutnät under Projektpresentation.

Konfigurering av rutnät¶

Du kan definiera både primärnät och sekundärnät, och du kan ge dessa olika färg. Du bestämmer också storleken på påskriften, samt avstånd från X- och Y-axel.

Lagring av inställningar

Som standard lagrar programmet inställningarna i terproj.ini. Terproj.ini ligger i projektkatalogen. Detta förutsätter att ProjectIniFileMode=0 i ter.ini.

Sätter du ProjectIniFileMode=2, får du en fil för varje ritning (xxxx4nnn.ini), det vill säga att du kan ha olika inställningar för olika ritningar i projektet.

Du kan definiera rutnät för:

Längdsektionsritningar
Tvärsektionsritningar
NT-kommandot (fritt nät)

Längdsektion¶

Ofta använder du olika värden för horisontell och vertikal målskala. Detta måste du eventuellt ta hänsyn till när du anger värden för primär- och sekundärnät.

Exempel

Horisontell målskala: 1000
Vertikal målskala: 200
Primärnät: Horisontellt intervall: 50, Vertikalt intervall: 10
Sekundärnät: Horisontellt intervall: 5, Vertikalt intervall: 1

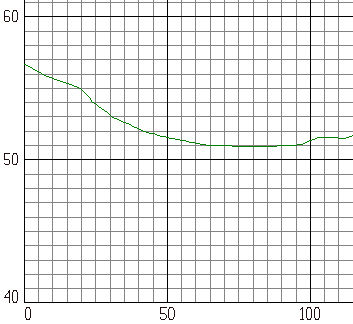

Längdsektion med rutnät

Ändpåskrifter

Avkryssning Justering av ändpåskrifter används för att justera påskriften i ändarna så att dessa inte kommer i konflikt med annan text eller rubriker. Denna är på för längdsektion.

Tvärsektioner¶

Exempel

Horisontell målskala: 1000
Vertikal målskala: 200

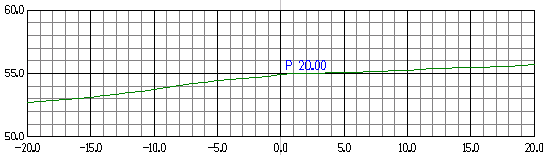

Tvärsektion med rutnät

Automatisk justering

För tvärsektioner blir det automatiskt lite luft över och under sektionen. Följande regel gäller: för primärnätet avrundar programmet upp och ner till närmaste värde.
