Layoutparametrar för tvärsektioner¶
Använd denna dialog för att definiera utseendet på tvärsektionerna.
Var hittar jag dialogen?¶
På verktygsfältet, välj Inställningar Gemini Terrain och därefter Projektpresentation - Tvärsektioner: Layout.
Grundläggande inställningar¶
Med valet Lägsta sektionsnr. överst på arket kan du välja om sektionsnumren ska ritas stigande från toppen eller botten av arket för tvärsektioner.
Layouttyp¶
Sektionstext vid höjd¶

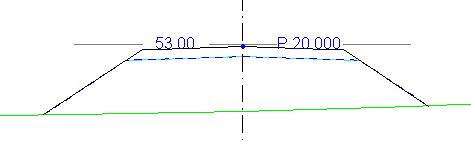

Sektionsnummer och höjd ritas på referenslinjen för tvärsektionen. Värden för strecklängd och öppning mellan strecken kan sättas när denna typ är vald. Texten ritas i öppningarna.
I detta exempel är vägyta höjdpåskriftsreferens och avstånd från referenshöjd är satt till 0
Avrundning
Du ser att referenslinjen inte ritas exakt i vägytan, utan avrundas till hela meter.
Sektionstext över väg¶

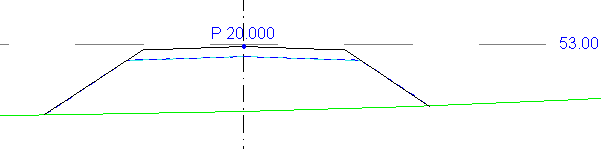

Sektionsnummer ritas över center väg, medan höjd ritas till höger om referenslinjen. Värden för strecklängd, öppning mellan strecken och antal streck kan sättas när denna typ är vald.
I detta exempel är vägyta höjdpåskriftsreferens och avstånd från referenshöjd är satt till 0
Avrundning
Du ser att referenslinjen inte ritas exakt i vägytan, utan avrundas till hela meter.
Med valet Rutnät (5 mm) som bakgrund för alla sektioner får du ritat upp ett rutnät som täcker hela arket.
Rutnät runt sektion¶

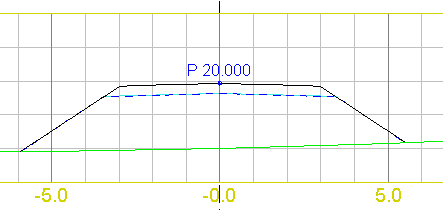

Med detta val ritas det ett rutnät runt varje tvärsektion.
Exempel på rutnät runt sektion
Utseende på rutnätet kan du styra med valen under Definiera rutnät...
Du kan också påverka storleken på fönstret med valet Minimum fönsterhöjd för en sektion. Om tvärsektionens utsträckning är större än minimum fönsterhöjd kommer den automatiskt att utvidgas för att täcka hela sektionen.
Fönsterbredd
Du kan också styra bredden med valet Fast fönsterbredd i dialogen för att sätta in tvärsektioner på ark. Detta val gäller för alla layouttyper.
Hur styra avståndet mellan sektionerna?¶
Avståndet mellan sektionerna sätter du i fältet Avstånd mellan sektioner. Det är avståndet mellan referenslinjerna som anges.
Överlappningskontroll
Valet Kontrollera mot föregående sektion kontrollerar om det är överlappning mellan påföljande sektioner med avståndet du har lagt in. Det fasta avståndet blir då automatiskt korrigerat där du har överlappning.
