Snabbutskrift

Använd denna dialogruta för att skriva ut en planritning direkt från planvisning.

Var hittar jag dialogrutan?

I verktygslådan i terrängmodelltegning, välj ikonen Snabbutskrift...

Arbetsgång

  1. Välj funktionen Snabbutskrift... i verktygslådan
  2. Välj Layout (ritningsnamn, ritning och titelfält)
  3. Välj Skala och Rotation
  4. Tryck Placera ritning och placera ritningen i kartan
  5. Tryck Skriv ut...

Snabbutskrift skapar ett kommando, Hurtigutskrift(), i kommandolistan.

Du kan ha flera snabbutskrifter i samma ritning.

Vidare använder utskriftsmodellen en egen presentation, QUICKPRINT, med liknande struktur.

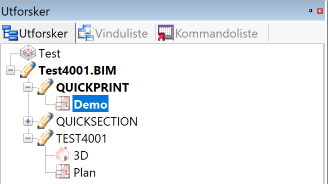

Snabbutskrift modell

Utskriftsmodell för snabbutskrift

Valet Presentation... i dialogrutan öppnar utskriftsmodellen.

Detta val kan vi använda om vi önskar att sätta in flera element på ritningen före utskrift, exempelvis texter och teckenförklaring.

Observera

Du måste välja Fil - Skriv ut - Skriv ut... efteråt när du använder presentationsvalet.

Koordinater och skala

Linjestippling och texthöjder som anges i olika dialogrutor i programmet, anges i mm. Exempelvis kommer då värdet 2 för texthöjd att ge 2 mm på plottet i standardskala (1:1000). Standardskala i modellen hittar vi i dialogrutan för Ritningsinställningar.

Väljer vi en annan skala i kartutsnitt, exempelvis 1:10000, så kommer:

Om «Använd modellskala för symboler och text» är AV:
Texten kommer fortfarande att vara 2 mm på plottet, men kommer att framträda 10 gånger så stor i förhållande till geometrin sådan den är redigerad i modellen.

Om «Använd modellskala för symboler och text» är PÅ:
Då kommer texten på plottet att skalas med 1/10, alltså bli 0,2 mm stor. Då kommer geometri och text att ha samma storleksförhållande som vid redigering i modellen.

Valet Detaljnivå i raster använder vi för att ställa in upplösningen på rasterbilden i vektorfilen.

Detta kommer typiskt att vara BGR- eller WMS-applikationslager. Notera att högre inställningar ger bättre upplösning, men också mindre textstorlek på etiketter hos de flesta WMS-servrar. Högre inställningar kan också ta lång tid att ladda ner och bearbeta.

Vi har följande fördefinierade detaljnivåer:

  • Låg
  • Medel
  • Hög
  • Extrem

Dessutom kan användaren skriva in ett DPI-värde själv. Exempelvis kan det för stora egendefinerade ritningar vara aktuellt med mindre värden.

Autorotation av texter

Vi kan också kryssa i för Autorotation av texter.

Detta val kommer att rotera texter i kommandot för linjedefinitionsdata så att de blir horisontella (läsbara) i utskriften.
