Volymkontur

Använd denna funktion för att beräkna mängder mellan två applikationslager. Lagren måste vara definierade som skikt.

Var hittar jag dialogrutan?

I verktygslådan i terrängmodelltegning, välj ikonen Volymkontur...

Efter att ha satt in kommandot hittar vi det igen i kommandolistan.

Volymkontur i kommandolistan

Innan vi kan sätta in kommandot, måste vi ha en polygon som avgränsar området vi ska beräkna. I många fall är det naturligt att använda begränsningskonturen i ett av lagren vi ska beräkna mellan, men polygonet kan också ligga i ett annat lager.

Volymkonturkommandot använder integralmetoden. Denna är närmare beskriven i den allmänna hjälpen.

Varning

Eventuella ingrepp (vägkroppar eller byggegroper) i ritningen kommer att justera lagrens grid och därmed påverka mängdberäkningen. Det kan därför vara en bra regel att ha en egen ritning med volymkonturer.

Beräkna mellan två lager

I rullgardinsmenyerna väljer vi lagren som vi ska beräkna skärnings- och fyllningsmängder mellan. Skärning har vi när lager 2 (röd i figuren) är lägre än lager 1 (grön i figuren).

Figur: A = Skärning, B = Fyllning, C = Begränsningskontur

Vi har också möjlighet att justera gridet till lager 1. Gridet i det justerbara lagret kommer då att bli lika gridet i lager 2. Vi har också möjlighet att styra vad som ska justeras genom att sätta Ingreppstyp. Ingreppstyp berättar vad som ska justeras inom området (hela, skärning eller fyllning).

Ingreppstyp: Skärning

Figur: A = Fyllning

När använder vi integralkontroll?

Integralkontroll kan vi använda för att beräkna mängder för områdena med integraler mindre än ett givet gränsvärde. I fältet anger vi gränsvärde i meter. Beräknad volym för denna post ingår i total skärningsvolym. Funktionen kan exempelvis användas för att beräkna flåsprängning.

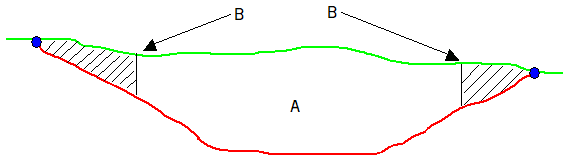

Figur: A = Skärning, B = Gräns för integralkontroll

Beräkna polygon mot alla lager

Om polygonet definierar ett plan (horisontalt eller snett) kan vi beräkna mängder mellan detta och alla lager i ritningen.

Vi kan också välja typ av ingrepp, det vill säga beräkna både skärning och fyllning, eller bara skärning, eller bara fyllning. I exemplet nedan kommer vi inte att få beräknad skärning även om begränsningskonturen ger utrymme för det.

Exempel - Ingreppstyp: Fyllning

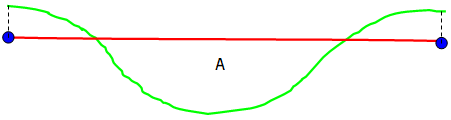

Figur: A = Fyllning

Dessutom kan vi också dela in beräkningen i intervall. Detta kan vara användbart bland annat vid beräkning av magasin, där du exempelvis ska beräkna alla reglerade höjder från 0 till 30 meter med ett höjdintervall på 10 cm.

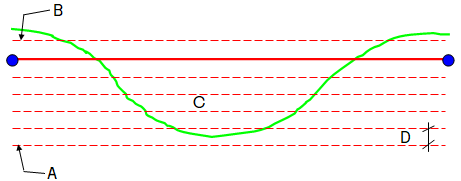

Figur: A = Starthöjd, B = Sluthöjd, C = Fyllning, D = Intervall

Ingreppsnummer i mängdrapporten är höjden i cm.

Exempel på mängdrapport

Grupp: 1

***********

Polygon volym

Ingr.nr.  m2 totalt  m2 fyllning m2 skärning  m3 fyllning  m3 skärn.lag1

----------------------------------------------------------------------

    nnnn   nnnnnnn.n         0.0          0.0          0.0          0.0

    nnnn   nnnnnnn.n      nnnnn.n         0.0     nnnnnn.n         0.0

    nnnn   nnnnnnn.n      nnnnn.n         0.0     nnnnnn.n         0.0

----------------------------------------------------------------------

Total      nnnnnnnn.n   nnnnnnn.n         0.0   nnnnnnn.n         0.0

======================================================================

Tips

Data i textrapporten läggs också på urklipp. Detta betyder att du kan klistra in dem direkt i exempelvis Excel (Redigera - Klistra in).

Hur utföra beräkningen?

På menyn Verktyg hittar vi följande val:

1. Beräkna mängder
2. Visa integraler
3. Visa integraler + skapa vektorfil

Med Visa integraler får vi visade de olika mängdtyperna på skärmen. Gridtätheten är som definierad i dialogrutan Ritningsinställningar.

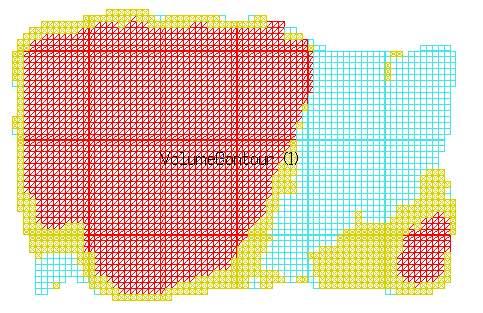

Visualisering av mängdberäkning
