Siktanalys¶

Använd denna dialogruta för att kontrollera sikt i SFI-modeller. Vi kan välja mellan stoppsikt och mötessikt.

Var hittar jag dialogrutan?¶

I verktygslådan Planering, projektering och utförande i terrängmodelltegning, välj ikonen Siktanalys...

Översikt¶

Mötessikt är tillgänglig för smala vägar. Detta är ett val i vägklassen som i praktiken berättar att vägen är för smal för att två bilar ska kunna passera varandra.

Siktanalysen skapar ett kommando, Siktlinjer(.sfi), i kommandolistan.

Parametrarna för beräkning av siktlängder hittar vi i parameterinställningen för vägklassen i SFI-modellen.

Vi kan också skapa en Excel-rapport av siktanalysen. Knappen Kopiera till Excel lägger resultatet på urklipp, så att vi kan klistra in det i Excel efteråt.

Visuella indikatorer¶

Riktningen på siktlinjen är markerad med en pil både i plan och 3D. Siktlinjer utan konflikt är gröna, medan siktlinjer med konflikt är röda.

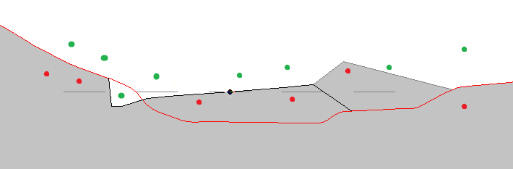

Vägsektion¶

Tunnelsektion¶

Vi kan välja att visa alla siktlinjer eller bara de som skär lager i SFI-modellen. Vidare kan vi också få markerat i plan området där de skär, med en polygon.

Köra en siktanalys¶

Arbetsgång

Välj funktionen Siktanalys... i verktygslådan
Välj Metod i rullgardinslistan
Välj Körriktning i rullgardinslistan
Välj Siktlinjeintervall i rullgardinslistan
Tryck OK och siktlinjerna ritas omedelbart

Observera

Kommandot för Siktlinjer är dynamiskt, det vill säga att siktlinjerna uppdateras kontinuerligt vid ändringar i vägklassen, och siktanalysen körs kontinuerligt vid ändringar i fysiska och teoretiska lager (vägens utformning och placering i terrängen).
