Körbreddsanalys¶

Använd denna dialogruta för att konstruera körbreddsanalyser för olika fordon, både standardfordon enligt N100 och användardefinierade.

Var hittar jag dialogen?¶

I verktygslådan Planering, projektering och utförande för terrängmodelltegning, välj ikonen Körbreddsanalys...

Översikt¶

Spårning skapar ett kommando, Svepbreddskurvor(), i kommandolistan. Kommandot är dynamiskt, det vill säga att du kan ändra parametrarna och svepbreddskurvorna uppdateras omedelbart.

Du kan ha flera kommandon i samma ritning och de visar svepbreddskurvorna och fordonen i plan och i 3D.

Vi kan också rita 3D-linjer för var botten last och botten karosseri (yttre begränsningslinjer). Dessa kan vi använda för att kontrollera om de kolliderar med körbana, bergsskärningar, 3D-objekt, etc.

Observera

Vi kan kopiera dessa 3D-linjer till ett applikationslager, eller till extralinjer för visning i sektioner. Använd kommandot för att kopiera från kommandolista till applikationslager. Kom ihåg att ställa in tomt i fältet för resultatapplikationslager, om avsikten är att klistra in linjerna i dialogen för extralinjer.

Skapa en ny svepbreddskurva¶

Tillvägagångssätt

Välj funktionen Körbreddsanalys... i verktygslådan
Välj Fordon i rullgardinsmenyn
Välj svepbreddskurva/or som ska ritas: Karosseri, Hjul och/eller Last
Kryssa i för placering av fordon i linjen: startpunkt, slutpunkt och/eller godtycklig punkt
Tryck OK för att starta insättning av punkter för kurvan
Peka och tryck första punkten
Peka och tryck andra punkten
Håll inne tangenten [Shift] innan punkten placeras om vi vill ha en rak linje till andra punkten
Tryck [Enter] när punkterna är placerade

Tips

Med valet Följ körbanan vid insättning av nya punkter, snäpps centrum i körbanan vid insättning av punkt inom körbanans utsträckning. Undantaget är för smala vägar (eller vägar där fordonet är bredare än körbanan), där nya punkter snäpps till centerlinjen.

Använda aktiv styrning¶

Vi kan lägga in bakre styrningsvinkel manuellt (tillvägagångssätt beskrivet nedan) eller få programmet att göra detta automatiskt för fordon med aktiv styrning på bakaxel (på elementet måste också max. styrvinkel bak vara inlagd). Vid automatisk aktiv styrning kommer programmet få bakaxeln att följa körlinjen så långt det är möjligt.

Tillvägagångssätt

Skapa ny svepbreddskurva för fordonet
Öppna egenskapsdialogen igen och fältet för Bakre styrningsvinkel är aktivt
Välj sektionsnummer, exempelvis genom att trycka på knappen Framåt, och lägg in värde för styrningsvinkel. Du kan använda + och - knapparna för att öka eller minska styrvinkeln. Du lägger själv in önskat inkrementvärde. Alternativt kan du skriva in ett värde och trycka Uppdatera
Upprepa steg 3 för alla aktuella sektionsnummer längs väglinjen. Mellan angivna vinklar blir värdena interpolerade
Listan med sektionsnummer med tillhörande styrvinklar hittar vi igen i arkfliken för Aktiv styrning

Redigera befintlig svepbreddskurva¶

Tillvägagångssätt

Markera svepbreddskurvan i kartan
Peka på svart greppunkt för att flytta knäckpunkt
Peka på vit greppunkt för att sätta in knäckpunkt
Tryck [Enter] när punkten/punkterna är placerade/redigerade

Se detaljer på körrutt¶

Tillvägagångssätt

Öppna kommandot Svepbreddskurvor
Kryssa i för Visa fordon i sektion
Ställ in önskat intervall (hur mycket du ska förflytta dig för varje klick)
Kör framåt med knappen Framåt och bakåt med knappen Bakåt

Styrningstyp¶

Vid angivelse av styrningstyp Active på bakre axel så kan vi ange styrvinkeln på två olika sätt:

Direkt vinkel¶

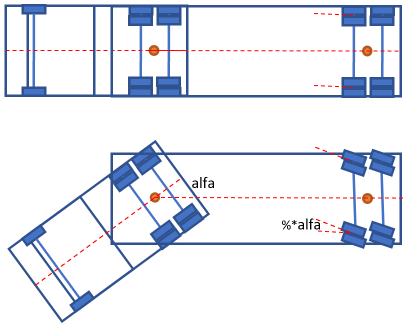

Kingpin vinkelprocent¶

Procentuell vinkel av styrning bakre axel i förhållande till trailerns rotation runt king-pin. Vid angivelse av Follow är det alltid 100% vinkling av bakaxelgruppen.

Mellan punkterna vi anger ändras vinkeln linjärt.

Backning¶

Programmet hanterar backning för fordon med upp till två element (semitrailer).

Varning

Det finns inte stöd för styrningstyp Active och Follow för fordon med två element.

När du sätter ut punkterna för körlinjen, hänger fordonet på framaxeln. När du konstruerar sträckan för backning, så flyttas punkten till bakaxeln. Programmet hittar med andra ord automatiskt var det är backning (tjock blå sträck) genom att betrakta ändringar i körlinjen.

Exempel: Vändslinga

Exemplet nedan visar hur vi lägger in linjen i en vändslinga (backning markerad).

Användardefinierade fordon¶

Editor för fordon hittar vi under Gemensamma inställningar i dialogen Inställningar Gemini Terrain... på verktygsfältet. Här kan vi bland annat definiera egna fordon.
