Sätt in längdprofil¶

Använd denna dialog för att sätta in en längdprofil på ark.

Var hittar jag dialogen?¶

I verktygslådan för presentationsritning, välj ikonen Sätt in längdprofil...

Höjd i origo anger startvärde för höjdaxeln i längdprofilfönstret. Värdet kan ändras för att höja eller sänka längdprofilen i fönstret om föreslaget värde passar dåligt.

Sektionsavstånd berättar för programmet hur ofta det ska skriva ut terränghöjden. Detta förutsätter att det i arket är definierad en platshållare för detta. Standardark använder fältet TERRENG H.

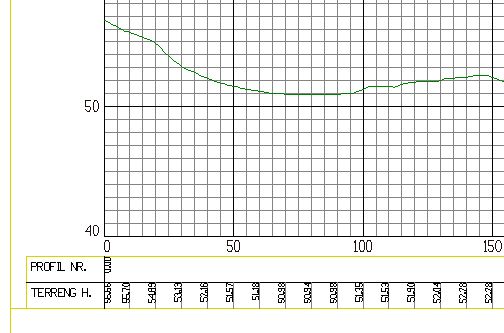

Exempel på höjdplacering i längdprofil

Höjd i origo: 40
Startsektion: 0
Sektionsavstånd: 10

Längdprofil höjd exempel

Slutsektion är sista sektionsnummer som ska ritas i längdprofilfönstret. Genom att sätta 0 ritar programmet profilen så långt den är genererad.
