2D-mängd¶

Använd denna dialogruta för att visa sektions- och längdprofilmängder i SFI-modell i 2D.

Var hittar jag dialogrutan?¶

I verktygslådan Planering, projektering och utförande i terrängmodelltegning, välj ikonen 2D-mängd...

Observera

Valet för 2D-mängd är grått i 3D.

Du kan sätta in funktionen många gånger i samma ritning. Varje insättning ger en post för 2DMassetype(,) i kommandofilen.

Sektionsmängd¶

I SFI-modell beräknar programmet mängderna med sektionsmetoden. I fönstret för sektionsredigering kan du få skraverande råmängder.

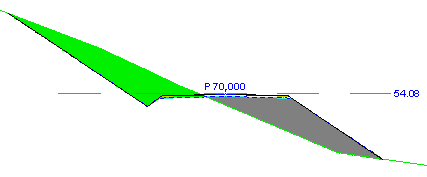

Mängder tvärsnitt

Mängder i tvärsnittsvisning

Råmängden multiplicerad med 1/2 sektionsavstånd fram och 1/2 sektionsavstånd tillbaka ger beräknad mängd.

Mängd planvisning

Mängd i planvisning

I planvisning kan du få skraverat området för beräknad mängd.

Längdprofilmängd¶

Längdprofilmängder blir ritade som linjer i plan och sektion.

Längdprofil¶

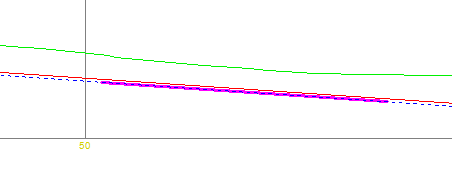

Mängder längdprofil

Mängder i längdprofilvisning

Planvisning¶

Längdprofil mängd plan

Längdprofilmängd i planvisning

Alternativen är antingen mängd-ID eller kontraktpost när du väljer mängd för visning. Fördelen med kontraktpost är att du inte behöver skapa flera 2D-mängder för mängder med samma kod.

Gruppering¶

Programmet kan gruppera mängderna efter givna kriterier.

Standardalternativ är att gruppering är på med Max. sektionsintervall i grupp 10 m och Max. resultatsum i grupp 100 000.

För sektionsmängder utan gruppering kommer mängdpolygoner som hör samman att sammanfogas till en polygon med en etikett om detta är valt. För stora vägar kan detta bli en tidskrävande operation som igen kommer att medföra trög uppritning på skärmen.

Etikett¶

Med detta val kan du få beräknad mängd som etikett till polygonet. Notera att du inte kan redigera placeringen av denna etikett, men du kan välja mellan normalt på eller roterat längs centerlinjen.

Exempel¶

Exemplet nedan visar etikett av mängderna för skärning jord och fyllning utan gruppering.

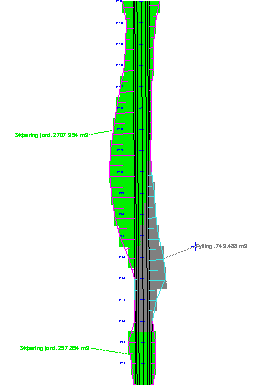

Mängd etikett

Etikett av mängder utan gruppering

I exemplet nedan är gruppering aktiv med krav till max. sektionsintervall och resultatsum.

Mängd etikett grupperad

Etikett av mängder med gruppering

Hur styra textstorleken?¶

Du kan ändra textstorlek till etiketten under Alternativ för planering, projektering och utförande. Dialogrutan hittar du på menyn Format.
