Rita terrängmodell¶

Använd denna dialogruta för att sätta in vägkropp eller 3D-linjer från SFI-modell i ritningen.

Var hittar jag dialogrutan?¶

I verktygslådan i terrängmodelltegning, välj ikonen Vägkropp...

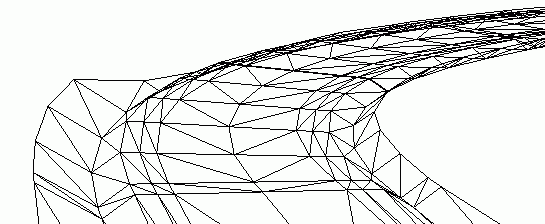

Rita vägkropp¶

Vi har två lagertyper för väg i Gemini Terrain:

VIPS teoretisk
Gemini teoretisk

VIPS teoretisk använder vi för importerade VIPS-projekt. Efter import kommer Gemini Terrain sin SFI-modell att innehålla en vägkropp sådan den är byggd i Novapoint sin programpakke. Lagren i denna vägkropp kan vi sätta in i ritningen genom att välja VIPS teoretisk lagertyp.

Gemini teoretiska lager är resultat av byggning i Gemini Terrain. Exempelvis kan vi ha projekterat en väg i Gemini Terrain med parametrisk metod eller byggt vägkropp på nytt mot egen inmätt terräng efter import av VIPS-projekt.

Vi har fyra olika metoder för att beskriva en väg i Gemini Terrain:

Parametrisk
Manuell
3D-linjer
Manuell/3D-linjer

Alla dessa metoder kommer att skapa en vägkropp med Gemini teoretiska lager. Då kan vi motsvarande sätta in vägkroppen genom att välja Gemini teoretiska lager istället för VIPS teoretiska.

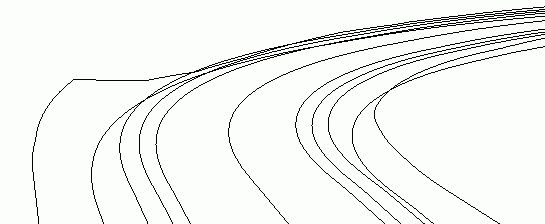

Rita 3D-linjer¶

Ritar alla 3D-linjerna i SFI-modellen. När vi importerar exempelvis 3D-linjer från LandXML, hamnar dessa under Gemini teoretisk lagertyp.

Observera

Vi kan också bygga vägkropp från 3D-linjer.

Rita linjer utanför körbart område¶

Med detta val kan vi utesluta linjer utanför körbart område.

Information

Du kan läsa mer om VIPS-ytor i VIPS-ytor för beskrivning av ytgrupperna för manuell metod.

Information

Du kan läsa mer om vägparametrar för beskrivning av parametrarna för parametrisk metod.

Rita centerlinje¶

Med detta val kan du få med centerlinjen också. Du kan därmed få med centerlinjen utan att sätta in kommandot för LineDef (*.sfi).

Rita linjer för oanvändbara massor¶

Valet gäller endast för Yta.

Kryssar vi i för detta val, får du ritade linjer för vegetation, matjord och massutbyte om dessa existerar.

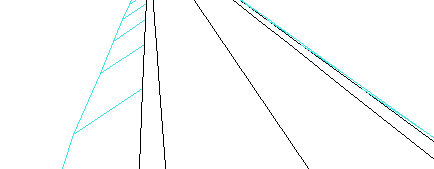

Exempel utan valet ikryssat

Exempel med valet ikryssat

Rita skärnings- och fyllningsmarkering relativ till centerlinjen¶

Med valet aktivt kommer markeringarna att ritas relativt centerlinjen. Utan detta val ikryssat kommer markeringarna att ritas relativt till skärnings- och fyllningslinjerna. Resultatet är att de kommer i otakt på vänster och höger sida efter första svängen.

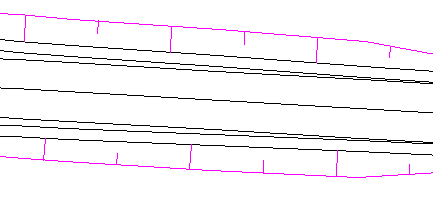

Exempel utan valet ikryssat

Applikationslagspresentation¶

Med detta val kan vi rita vägkroppen genom ett applikationslager. Fördelen med detta är att vi får tillgång till alla presentationsregler som finns här.

Arbetsgång

Skapa applikationslager med mallen ModellPresentasjon.al_
Öppna egenskapsdialogrutan för byggegrop
Kryssa i för Presentation och tryck på knappen ...
Välj applikationslagret du har skapat och tryck Öppna
Tryck OK i dialogrutan (notera att du också kan slå av/på presentationen i applikationslagslistan)

Mallen ModellPresentasjon.al_ är en utgångspunkt för egna anpassningar som vi kan spara som egna mallar.

Information

Du kan läsa mer om hur vi kan rita modeller genom applikationslager i brukarmanualen.

Justera terränggrid¶

En vägkropp kan göra ingrepp i terränggriden. Detta styr vi i dialogrutan för Ritningsinställningar... med valet Utför ingrepp.

Vi kan välja att visa denna justerade terränggrid med valet Visa justerat grid under skiktinställningar för applikationslagret.

Med valet Justera terränggrid kan vi välja om endast skärning, fyllning eller båda ska justera terränggriden.

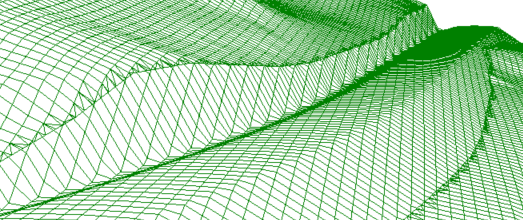

Exempel med användning av båda valen
