Veg¶

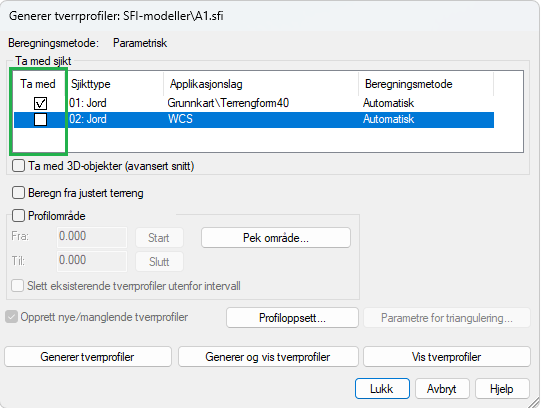

Profilgeneratoren husker siste innstilling¶

Profilgeneratoren husker nå hvilke lag som ble valgt forrige gang, og forhåndsvelger automatisk de samme lagene neste gang du genererer profiler.

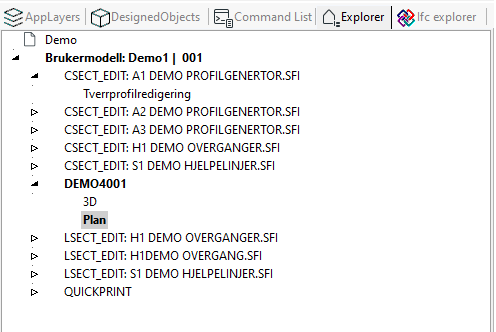

Endring i profilgeneratoren¶

Profilgeneratoren oppretter nå opptil fem ulike modeller.

Redigeringsmodellene LSECT_EDIT og CSECT_EDIT etterfølges av navnet på den tilhørende SFI-modellen.

Fordeler:

Enklere å bytte mellom redigeringsmodeller
Mulighet til å angi ulike tegningsinnstillinger for hver modell

Dersom du genererer profiler for mer enn fem forskjellige SFI-er, vil den sist genererte CSECT_EDIT/LSECT_EDIT-modellen bli brukt.

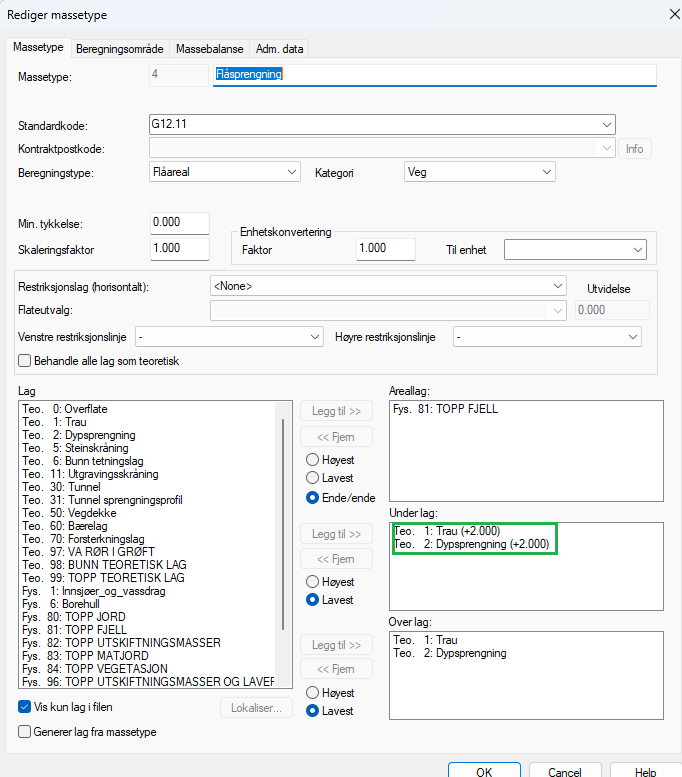

Endring i massetype for flåsprengning¶

Massetype for Flåsprengning (NS3420) er oppdatert, fra 1 meter til 2 meter.

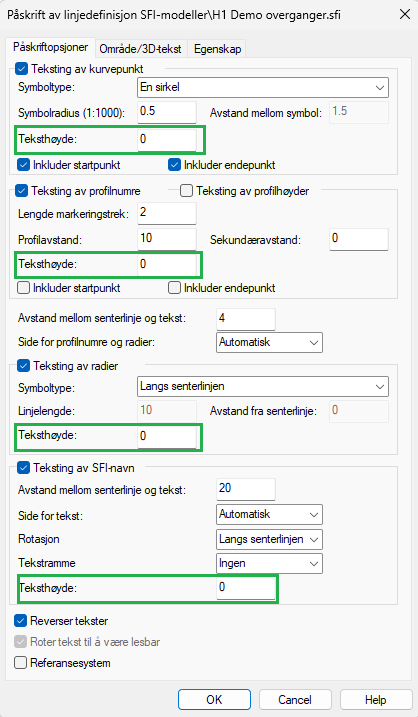

Støtte for individuelle teksthøyder for teksting av senterlinje¶

Teksthøyder for kurvepunkt, profilnummer, radius og SFI-navn kan vi sette for den enkelte SFI-modell direkte i dialogen.

Standard teksthøyder er definert i dialogen for Vegkropp: Farger og teksthøyder. Disse brukes dersom verdien 0 er lagt inn for teksthøyder i dialogen.

Når du åpner prosjekt fra versjon 20 eller eldre er det 0 i feltene for teksthøyde, som betyr at standard teksthøyder benyttes.

Nye muligheter i overgangstabellen for overbygning¶

Støtter flere overganger¶

Vi kan nå definere en overgang motsatt veg. Med andre ord kan vi gå fra tynn til tykk overbygning, det vil si fra tynnere overbygningslag til tykkere overbygningslag.

Eksempel

Utvidelse av eksisterende vei. Vi definerer da 0 tykkelse for eksisterende vei og legger inn overbygningstykkelser for utvidelsen.

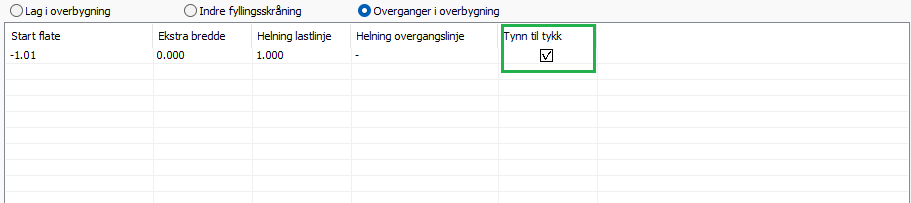

I tabellen for overganger legger vi inn verdi for Helning lastlinje og huker av for Tynn til tykk.

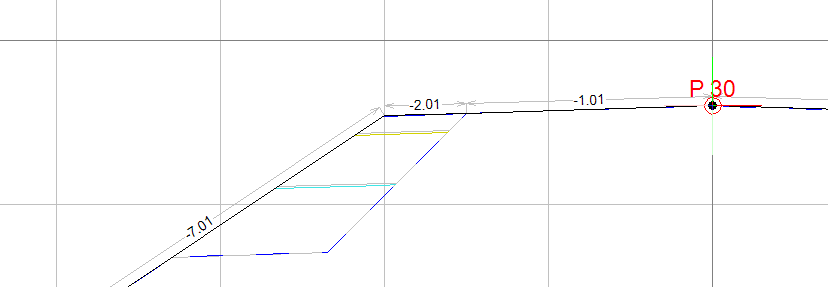

Når vi så bygger flatene får vi overgang fra startflate med helning lik lastlinje.

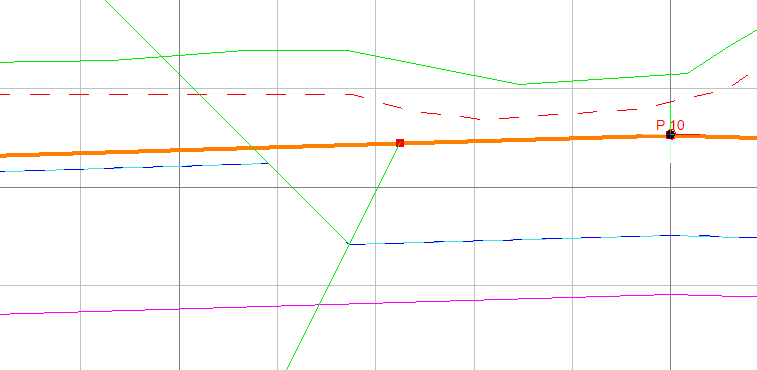

Automatiske hjelplinjer¶

Programmet viser nå hjelpelinjer i forhåndsvisning for Lastlinje og Overgangslinje for å gi en bedre forståelse av hvordan disse parameterne virker.

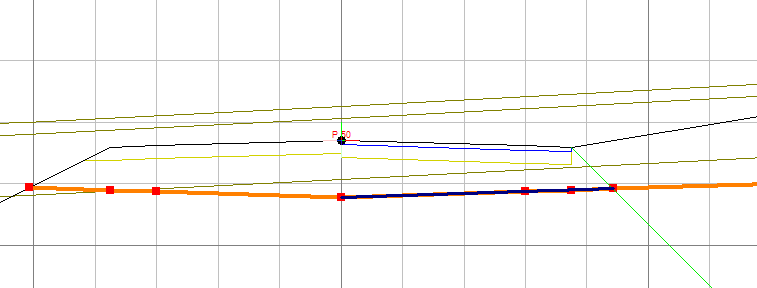

Automatiske hjelpelinjer i spesiell planering¶

Programmet viser nå hjelpelinje i forhåndsvisning for Stråle for å gi en bedre forståelse av hvordan denne parameteren virker.
