Oppgave 6.7 - Utføre beliggenhetskontroll¶

Oppgaven¶

I oppgave 6.7 skal du utføre en kontroll av et fundament. Fundamentet er målt i to omganger. Dette for å sjekke om fundamentet er bygget som planlagt.

Løsningsforslag¶

Oppgaven er ikke tilgjengelig på vår YouTube-kanal Construction by Gemini enda.

Opprette nytt prosjekt¶

Start Gemini Terrain.

Opprett nytt prosjekt og kall det KO67 (KursOppgaver 6.7).

Velg Koordinatsystem: EUREF89 sone 32 og høydesystem: NN2000.

Fremgangsmåten er detaljert beskrevet i oppgave 1.1 (skyprosjekt) og 1.2 (lokalt prosjekt).

Åpne tegning¶

Merk tegning 001 Prosjektdata i listen og trykk Åpne.

Aksepter modelltype Terrengmodell.

Dette åpner tegningen med menyer for terrengmodell.

I dette tilfellet skal du importere ferdig beregnet data.

Importere data¶

Velg Import... på menyen Fil på menylinjen øverst i skjermen.

Finn frem til katalogen ...\Data\Eksempelsamling-Nor, marker SOSI-filen KO67-kontroll.xml og KO67-akser.xml.

Trykk Åpne.

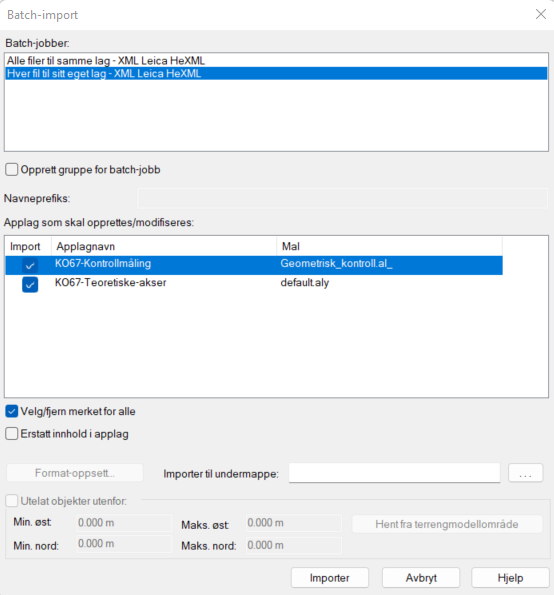

Merk batch-jobben Hver fil til sitt eget applag - XML Leica HeXML.

Velg Geometrisk_kontroll.al_ som mal for kontrollmålingene og trykk Importer.

Programmet importerer filen og fordeler innholdet på applikasjonslag.

Merk:
Koordinatsystemet i xml-filen er Euref89 sone 32. Dersom programmet finner et annet koordinatsystem enn det prosjektet har, eller ikke noe koordinatsystem i filen, kan du få spørsmål om å transformere dataene. Hvis du vet at filen har data i samme koordinatsystem som prosjektet trykker du bare Avbryt i transformasjonsdialogen som kommer opp.

Dobbeltklikk på midterste musetast (zoom all) og dataene i skjermen.

Utføre kontrollen¶

Sett applaget for Kontrollmåling aktivt.

Merk alle punktene i punktlisten og velg Punktdifferanse... på menyen Geometrisk kontroll.

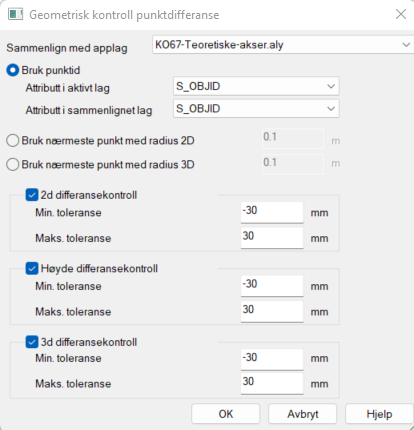

Du kan velge om du vil bruke punkt-ID eller innenfor en gitt radius. Siden du har gitt samme punkt-ID på begge målingene velger du dette.

Velg applag KO67-teoretiske-akser (fil du vil sammenligne med) og Bruk punkt-ID

Trykk OK.

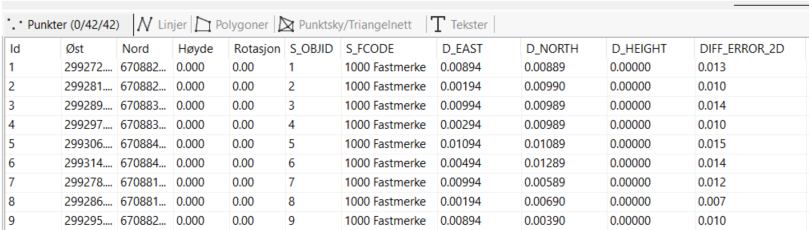

Du får nå resultatet i Excel, samt i det horisontale listefeltet.

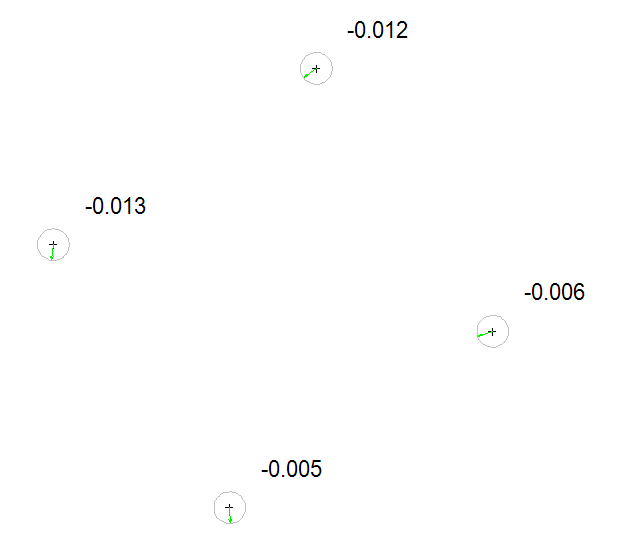

Du får også et grafisk resultat i skjermen.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning¶

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program¶

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
