Oppgave 6.6 - Utføre kontroll av nivellement

Oppgaven

I oppgave 6.6 skal du bestemme høyden til noen nypunkt med nivellement.

For nivellementsobservasjoner har du noen forhåndskontroller som du kan utføre før analyse og beregning. Kontrollen innebærer kontroll av linjer mellom kjente punkt, sløyfer og doble målinger. Du bruker ikke disse funksjonene i denne oppgaven.

Nivellementsobservasjoner kan inngå i en utjevning sammen med eksempelvis konvensjonelle observasjoner og 3D GNSS observasjoner, men i dette eksempelet kjører du en analyse og høydeutjevning av kun nivellementsobservasjoner.

Løsningsforslag

Oppgaven er ikke tilgjengelig på vår YouTube-kanal Construction by Gemini enda.

Opprette nytt prosjekt

Start Gemini Terrain.

Opprett nytt prosjekt og kall det KO66 (KursOppgaver 6.6).

Velg Koordinatsystem: EUR89 32 og Høydesystem: NN2000.

Fremgangsmåten er detaljert beskrevet i oppgave 1.1 (skyprosjekt) og 1.2 (lokalt prosjekt).

Åpne  tegning

Du velger å bruke tegning 001.

Merk tegning 001 Prosjektdata i listen og trykk Åpne.

Dette åpner tegningen med menyer for terrengmodell.

Opprette landmålingsapplag

Aktiver arkfanen for Applikasjonslag i det vertikale listefeltet.

Du ser at listen er tom, det vil si at ingen lag er opprettet så langt.

Høyreklikk i listen og velg Opprett.

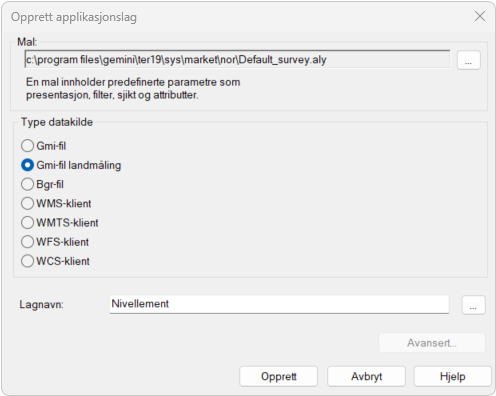

Huk av for Gmi-fil landmåling.

Skriv inn Nivellement og trykk Opprett.

Først importere du punktene, både de som skal få nye høyder og kjentpunktet som i dette tilfellet er et kommunalt fastmerke.

Aktiver arkfane for Import/eksport.

Velg Import målebok...

Trykk Oppsett... og velg KOF i listen for målebok og trykk OK

Trykk Rådata-fil og finn frem til katalogen ...\Data\Eksempelsamling-Nor, marker KO66-Nivellement.kof og trykk Åpne.

Trykk Tolk rådata.

Trykk Lagre.

Trykk OK i egenskapsdialogen for applag.

Dobbelklikk på HP101 og endre status til ukjent for høyde. Gjenta for punkt HP102.

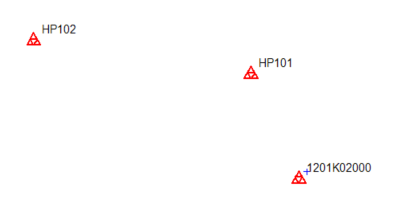

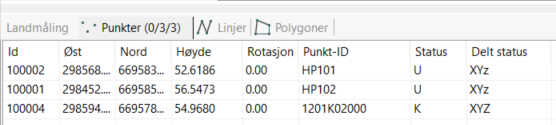

Symbolet viser statusen til punktene. Den samme informasjonen ser du også i kolonnen for Status/Delt status i det horisontale listevinduet for punkter.

Legge inn utførte nivellement

Høydeforskjellene mellom nypunktene og kjentpunktet er målt med nivellement som er gått i sløyfe. Nivellementet er gått to ganger, en gang i hver retning (dobbeltnivellement). Ingen byttepunkt for nivellerstangen er registrert i tabellen under, kun målte høydeforskjell mellom etablerte punkter.

I denne oppgaven skal du legge inn observasjonene manuelt, men de kan også importeres via målebok, eksempelvis Leica GSI.

| | | --- | --- | --- | | Fra | Til | Høydediff. (m) | | 1201K02000 | HP101 | -2.349 | | HP101 | HP102 | 3.926 | | HP102 | 1201K02000 | -1.579 | | 1201K02000 | HP102 | 1.582 | | HP102 | HP101 | -3.929 | | HP101 | 1201K02000 | 2.352 |

Du velger i dette tilfellet å opprette en stasjon (linjenr. eller rutenr.) for hver sløyfe.

Høyreklikk i listen for stasjoner (nivellement).

Velg Ny stasjon...

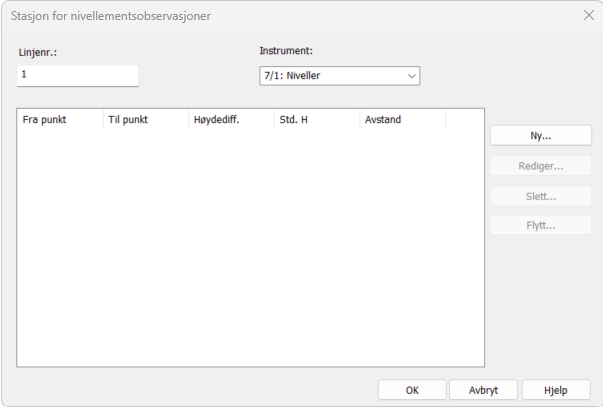

Legg inn 1 for linjenr.

Nå skal du legge inn første høydeforskjell i linjenr.: 1

Trykk Ny...

Angi fra-punkt: Pek på punkt 1201K02000

Angi til-punkt: Pek på punkt HP101

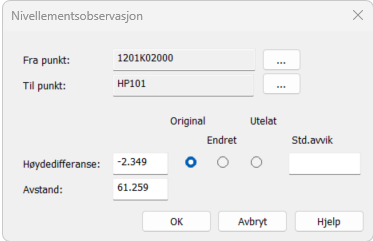

Legg inn Høydedifferanse (programmet beregner avstand ut fra punktene sine koordinater og std.avvik fra instrument når du avslutter dialogen).

Trykk OK

Legg på samme måte inn høydeforskjellene for resten av sløyfen.

Trykk OK.

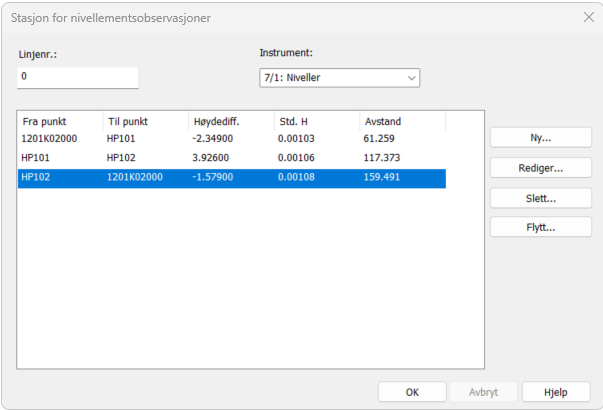

Opprett ny stasjon (linjenr. 2) og legg tilsvarende inn observasjonen for sløyfe som går motsatt veg.

Grovfeilsøk

Merk alle data ([Ctrl] + [A]) og velg Grovfeilsøk på verktøysettet.

Velg beregningstype Høyde og trykk OK

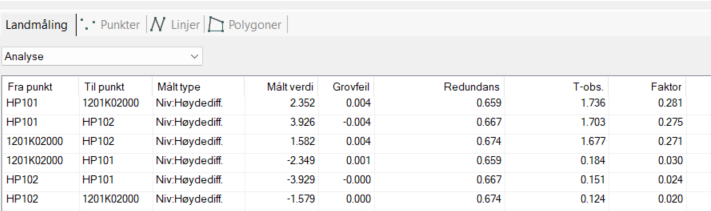

Sorter resultatet på kolonnen Faktor i listen for analyse.

På feilslutningssannsynlighet α =  0.001 i hver enkelttest kan du ikke påstå at det er en grovfeil i observasjonene.

Ytre pålitelighet

Merk alle data ([Ctrl] + [A]) og velg Ytre pålitelighet på verktøysettet.

Velg beregningstype Høyde og standard Grunnlagspunkt Klasse 1.

Trykk OK

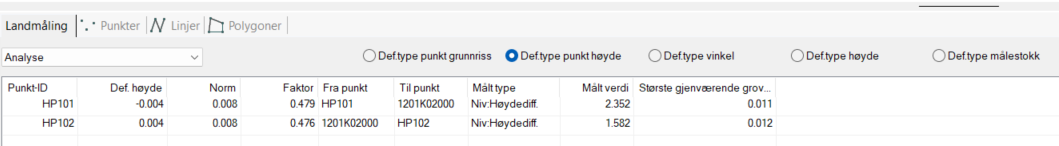

Faktor er akseptkriterie. Denne skal være mindre en 1. Du ser at kravet er oppfylt for deformasjonstypene for høyde er oppfylt.

Endelig utjevning

Merk alle data ([Ctrl] + [A]) og velg Utjevningsberegning på verktøysettet.

Aksepter beregningstype Høyde og trykk OK.

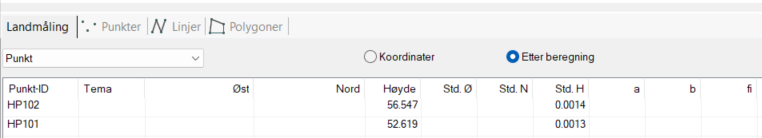

Du ser i listen for punkt at høyde og standardavvik er beregnet.

Velg Godkjenn punkt på verktøysettet.

Punktene hadde delt status, kjent i grunnriss og ukjent i høyde. Etter godkjenning er også status for høyde endret til Kjentpunkt og nøyaktighet skrevet til punktene

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
