Oppgave 4.9 - Produsere plan- og profiltegning for VA¶
Oppgaven¶
I oppgave 4.9 skal du produsere en plan- og profiltegning for den prosjekterte VA-traseen i oppgave 4.8.
Oppgaven forutsetter at du har gjort oppgave 4.8.
Løsningsforslag¶
Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.
Åpne prosjekt¶
Start Gemini Terrain.
Åpne prosjekt KO41 dersom du får opp prosjektmenyen for et annet prosjekt.
Opprette ny tegning¶
I denne oppgaven velger du å bruke tegning 202.
Tegningen eksisterer ikke i listen, så du må tilføye denne.
Trykk Ny tegning...
Skriv 202 i feltet for Nummer eller navn i dialogen
Velg kategori Standard
Skriv inn Lengdeprofiltegning VA i feltet for beskrivelse
Trykk Lagre og åpne
Tegningen åpnes med ark og innsatt lengdeprofil.

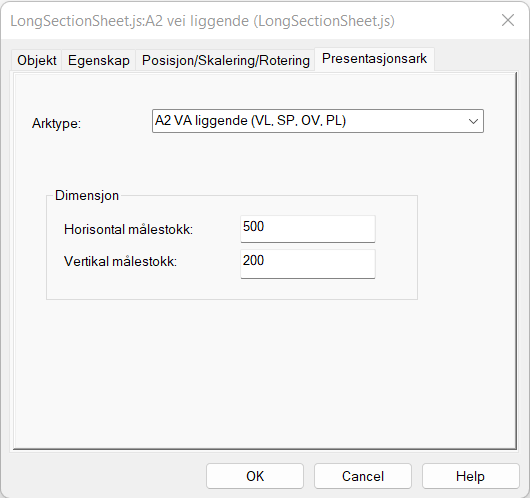

Dobbelklikk på rammen til arket for å endre presentasjonsark
Velg A2 VA liggende (VL, SP, OV, PL) i listen
Skriv inn 500 for Horisontal målestokk og 200 for Vertikal målestokk
Trykk OK og arket settes inn i tegningen
Merk
Starthøyden må eventuelt justeres dersom lengdeprofilet kommer lavt i vinduet. Dobbeltklikk på lengdeprofilet og legg inn ønsket verdi i feltet Høyde i origo. Trykk OK og lengdeprofiler er justert i vinduet.
Sette inn linjedefinisjondata¶
Velg ikonet for Data knyttet til linjedefinisjonen på verktøyboksen
Trykk OK i dialogen og VA-dataene settes inn i arket
Sette inn kartutsnitt¶
Neste steg er å sette inn et kartutsnitt i lengdeprofilet.
Important
Når du skal lage kartutsnitt for et lengdeprofil må du ha åpen lengdeprofiltegningen og plantegningen samtidig. Dersom det er definert en plassholder for kartutsnitt i arket vil programmet automatisk hente dette.
Gå til tegningen KO414001:Plan:1
Velg ikonet for Kartutsnitt på verktøyboksen
Gi inn målestokktall 500 og rotasjon 45
Plasser nedre venstre hjørne for kartutsnittet ved å peke og trykke venstre musetast i skjermen slik at VA-dataene kommer innenfor utsnittet
Trykk Skriv kartutsnitt til vektorfil når kartutsnittet er plassert
Bytt til tegning KO414202 i listen over åpne vinduer
Velg ikonet for Kartutsnitt på verktøyboksen
Kartutsnittet blir satt direkte inn på riktig plass. Kryss av for om du vil ha med rutenett og koordinatpåskrift. Du kan også velge nordpil i kombinasjonsboksen. Pek i kartet dersom du ønsker å endre plasseringen til nordpilen.
Trykk OK når valget er gjort
Sette inn tittelfelt¶
Velg ikonet for Tittelfelt på verktøyboksen
Velg tittelfeltet Tittelfelt for lengeprofil og trykk OK
Tilpasse layout¶
Valgene for å tilpasse rutenett, farger, etc. finner du under Innstillinger Gemini Terrain... på verktøylinjen.

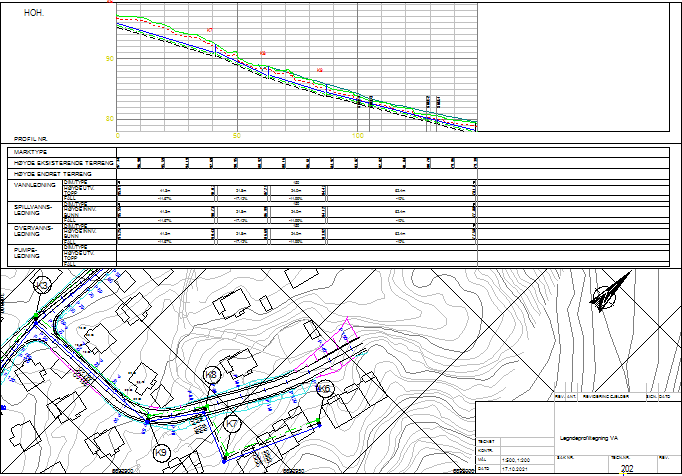

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.
Avslutte tegning¶
Velg Fil - Lukk
Svar Ja til å lagre tegningen
Dette lukker vinduet og åpner prosjektmenyen.
Avslutte program¶
Velg Fil - Avslutt
Svar Ja til å lagre
Dette lukker prosjektet og avslutter programmet.
