Oppgave 4.4 - Prosjektere veg

Oppgaven

I oppgave 4.4 skal du prosjektere en fri vegstrekning. Generell fremgangsmåte ved vegprosjektering:

• Opprette vegmodell
• Definer horisontalkurvatur
• Generer lengdeprofil
• Definer vertikalkurvatur
• Definer normalprofiler
• Generer tverrprofiler
• Beregning

Oppgaven forutsetter at du har gjort oppgave 4.1.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain.

Åpne prosjekt KO41 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

Merk tegning 001 Prosjektdata i listen.

Trykk Åpne.

Aktiver arkfane for Modeller.

Slå av visning av eventuelle byggegroper/EFI-modeller (dersom du har gjort oppgave 4.2).

Aktiver verktøysett for Planlegging, prosjektering og utførelse.

Opprette vegmodell

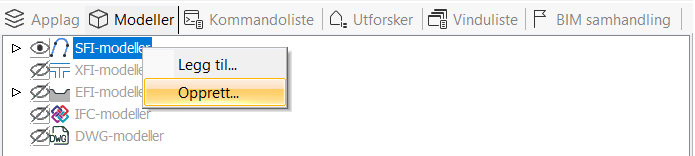

Merk SFI-modeller i arkfanen for Modeller.

Trykk høyre musetast og velg Opprett...

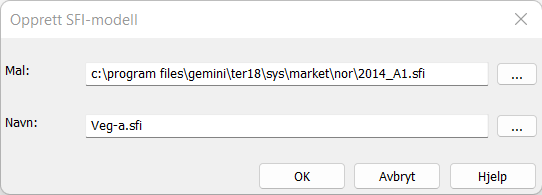

Trykk på knappen med tre prikker for å velge mal.

Velg mal 2014_A1 og trykk OK.

Skriv inn Veg-a som navn på modellen.

Trykk OK og modellen opprettes.

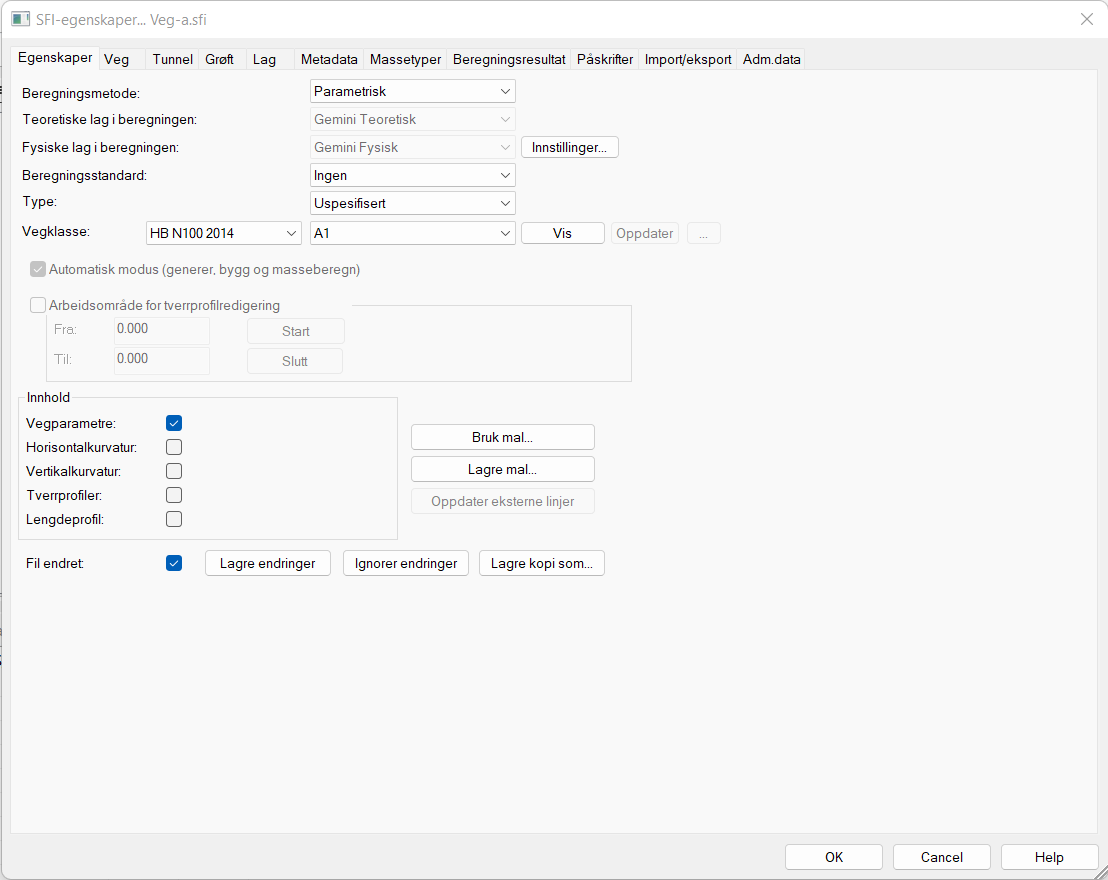

Du ser at beregningsmetode er Parametrisk og at vegklasse A1 er valgt.

Trykk OK.

Dette setter inn kommandoen for horisontalkurvatur (linjedefinisjon) i tegningen og åpner denne for redigering.

Meldingsfeltet viser følgende:

Merk

Hvis du avslutter linjeredigering kan du starte kommandoen igjen. Dersom du ikke har konstruert noe (ingenting vises i skjermen) kan du gå til arkfanen Kommandofil... i det vertikale listefeltet. Dobbeltklikk på LineDef (Veg-a.sfi).

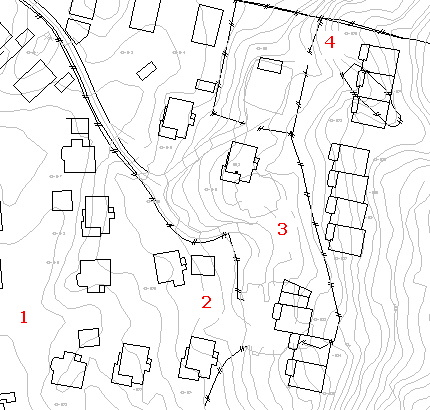

Zoom inn utsnittet som vist i figuren under.

Skru av Bruk snappunkt på verktøylinjen dersom denne er aktiv.

Høyreklikk og aktiver Sett inn punkt.

Pek på punkt nr. 1 (startpunkt) i kartet og trykk venstre musetast for å registrere punktet.

Pek på punkt nr. 2 (knekkpunkt) i kartet og trykk venstre musetast for å registrere punktet.

Pek på punkt nr. 3 (knekkpunkt) i kartet og trykk venstre musetast for å registrere punktet.

Pek på punkt nr. 4 (endepunkt) i kartet og trykk venstre musetast for å registrere punktet.

Du ser at programmet automatisk legger inn minimumskurvatur i henhold til dimensjoneringsklassen du har valgt.

Trykk [Esc] for å avslutte modus for sett inn punkt.

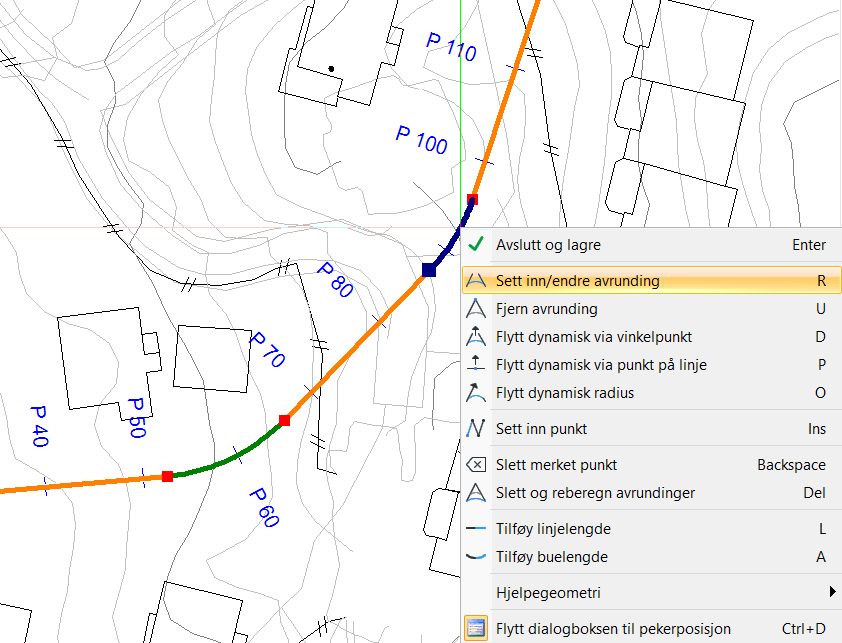

Pek og trykk med venstre musetast på andre radiuselement og det blir markert med blå farge.

Trykk høyre musetast og hurtigmenyen kommer opp.

Velg Sett inn/endre avrunding.

Gi inn radius 50 og trykk OK.

Endre tilsvarende den andre radiusen til 30.

Tips

Valgene på hurtigmenyen har en hurtigtast. Du kan spare litt klikking ved å lære oss disse.

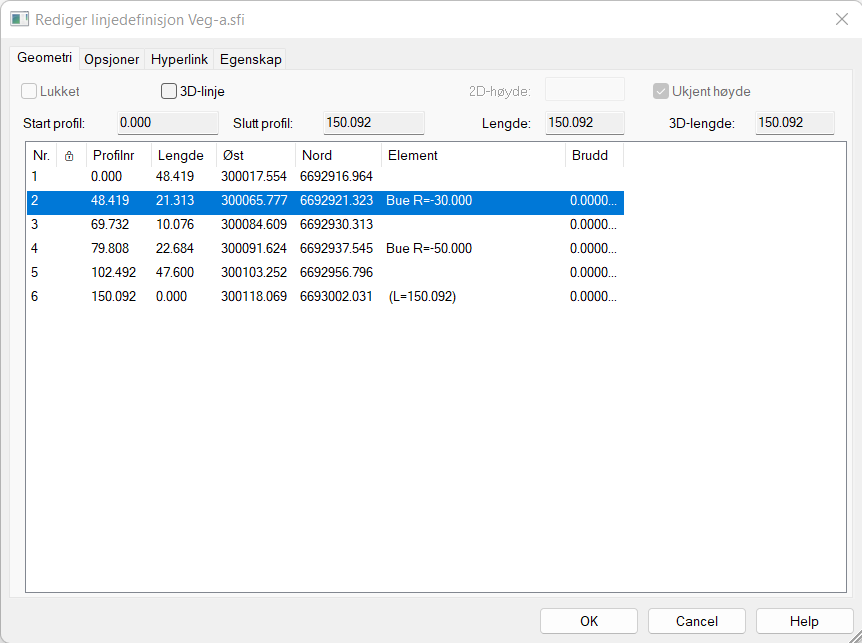

Trykk [Ctrl] + [D] og du får opp dialogen.

Du ser linjedefinisjonen med alle elementene i listen. Merk at dine verdier ikke vil være eksakt like som følge av forskjellig peking i kartet.

Trykk OK i hoveddialogen (eventuelt [Enter] på tastaturet) for å avslutte linjeredigering.

Generere lengdeprofil

Merk linjedefinisjonen i kartet ved å peke og trykke venstre musetast.

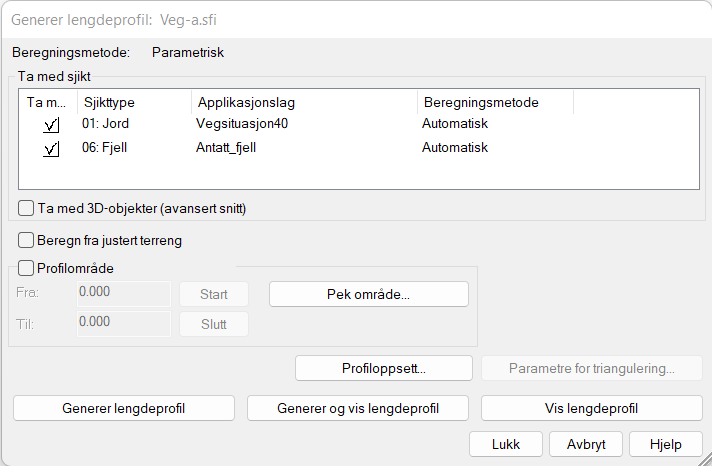

Trykk høyre musetast og velg Generer lengdeprofil på hurtigmenyen.

Trykk Generer og vis lengdeprofil.

Lengdeprofilet genereres og programmet viser det i vinduet LSECT_EDIT.

Definere vertikalkurvatur

I vinduet for lengdeprofilredigering kan du definere vertikalkurvaturen direkte i profilet. I dette vegprosjektet har du fått aksept for større stigning enn det vegnormen sier, opp til 12 %.

Tips

Dersom du ønsker å ha kravet tilgjengelig under konstruksjon kan du opprette en brukerdefinert vegklasse.

Velg ikonet for Vertikalkurvatur på verktøyboksen.

Meldingsfeltet viser følgende:

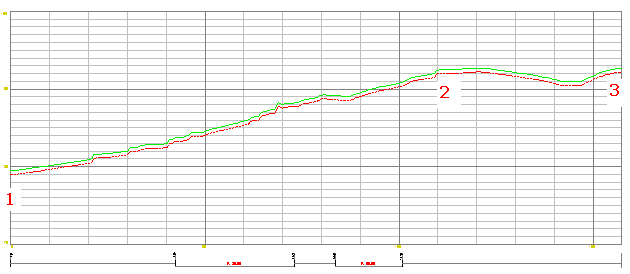

Zoom inn utsnittet som vist i figuren under. Husk at zoom-funksjonene alltid er tilgjengelig på musehjulet.

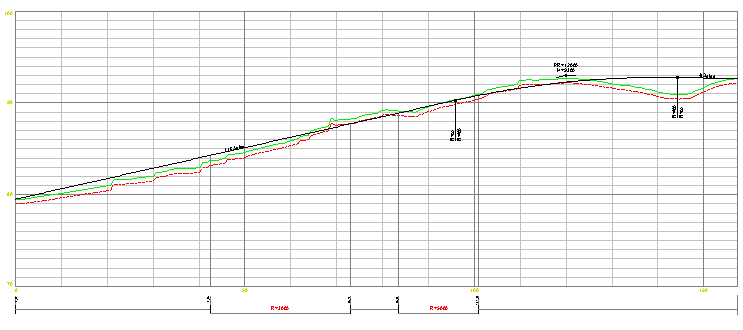

Pek på punkt nr. 1 (startpunkt) i profilet og trykk venstre musetast for å registrere punktet.

Flytt musepekeren og pek på punkt nr. 2 (vinkelpunkt) i profilet. Du ser at linjen blir rød siden du bryter med kravet på 8 % stigning. Nå har du lov til 12 % i dette tilfellet. Trykk venstre musetast for å registrere punktet.

Flytt musepekeren og pek på punkt nr. 3 (sluttpunkt) i profilet. Trykk venstre musetast for å registrere punktet.

Trykk [Esc] for å avslutte modus for sett inn punkt.

Pek og trykk med venstre musetast på punkt nr. 2 (vinkelpunkt). Vinkelpunktet blir markert med et lite kryss i kartet.

Trykk høyre musetast og velg Sett inn/endre avrunding. Gi inn radius 350 og trykk OK.

Merk

Startpunktet må starte i profil 0 (eventuelt før) og sluttpunktet må slutte i siste profil (eventuelt etter). Med andre ord må vertikalkurvaturen være like lang som, eller lengre enn, horisontalkurvaturen.

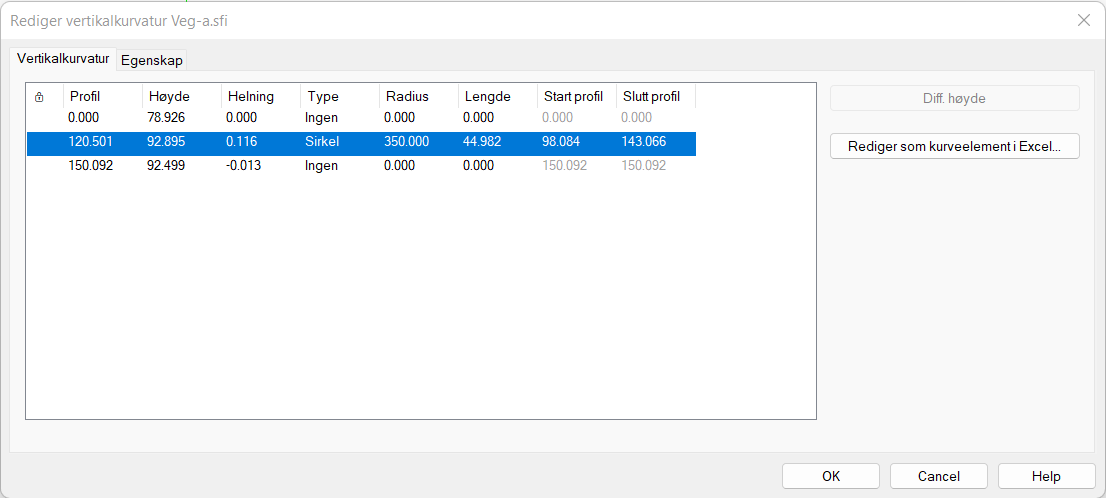

Du ser linjepålegget med alle elementene i listen. Verdiene dine vil variere som følge av forskjellig peking i kartet.

Trykk OK i dialogen for å avslutte vertikalkurvaturredigering.

Gå tilbake til vinduet for planvisning ved å dobbeltklikke på KO414001:Plan:1 i det vertikale listefeltet (arkfanen vindusliste).

Definere normalprofil

Merk senterlinje for Veg-a i kartet og åpne dialog for SFI-egenskaper.

Gå til fanen for Veg.

Observer at det er huket av for Vegparametre.

Trykk Rediger... Disse vegparametrene ble lest inn da du opprettet vegmodellen med mal for vegklassen.

Tips

Vegparametre kan også leses inn etter at vegen er opprettet ved å bruke funksjonen Bruk mal... i fanen for Egenskaper.

Trykk Generer parametre fra vegklasse.

Huk av for Standard normalprofil, Standard overhøydediagram og Standard breddeutvidelse og trykk Generer...

Merk

Hvis du ikke ønsker å følge vegnormen, eksempelvis i byggefelt, må du legge inn verdier for kurveutvidelser og overhøyder manuelt. Dette gjør du i arkfanen for Veg. Trykk knappen Rediger... som hører til Vegparametre (automatisk metode).

Trykk OK i dialogen.

Trykk OK i hoveddialogen for SFI egenskaper.

Generere tverrprofiler

Pek og trykk venstre musetast på senterlinjen slik at denne blir merket i kartet.

Trykk høyre musetast og velg Generer tverrprofiler på hurtigmenyen.

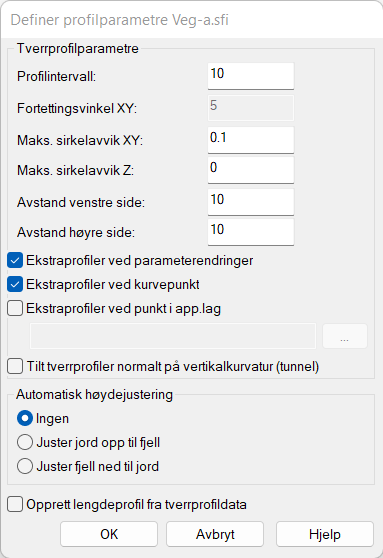

Trykk på knappen Profiloppsett….

Dialogen viser default-verdier for tverrprofilparametrene.

Sett 10 i feltene Avstand venstre side / Avstand høyre side og trykk OK.

Trykk Generer og vis tverrprofiler.

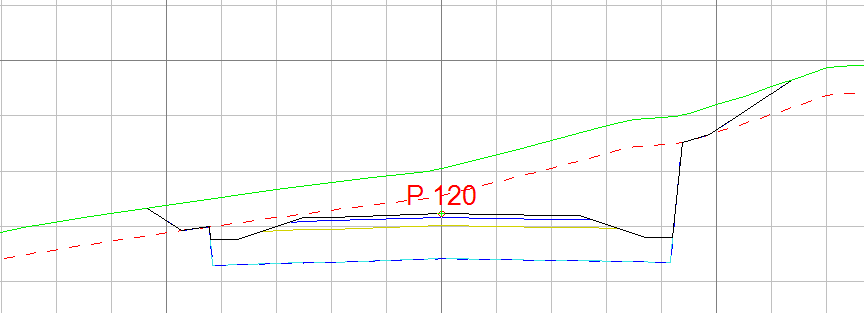

Tverrprofilene vises i vinduet CSECT_EDIT. Du kan bla i profilene med [Pil opp] og [Pil ned] når vinduet har fokus, alternativt skifte aktivt profil i det vertikale listefeltet.

Bla til eksempelvis profil 120.

Sjekke prosjektert modell mot standard

Åpne dialog for SFI - egenskaper og aktiver arkfane for Veg.

Trykk Sjekk mot standard…

Du ser at vegmodellen tilfredsstiller standarden, med unntak av stigning. I dette tilfellet aksepterte du større stigning enn 8 %.

Beregne masser

Velg ikonet for SFI-egenskaper på verktøyboksen.

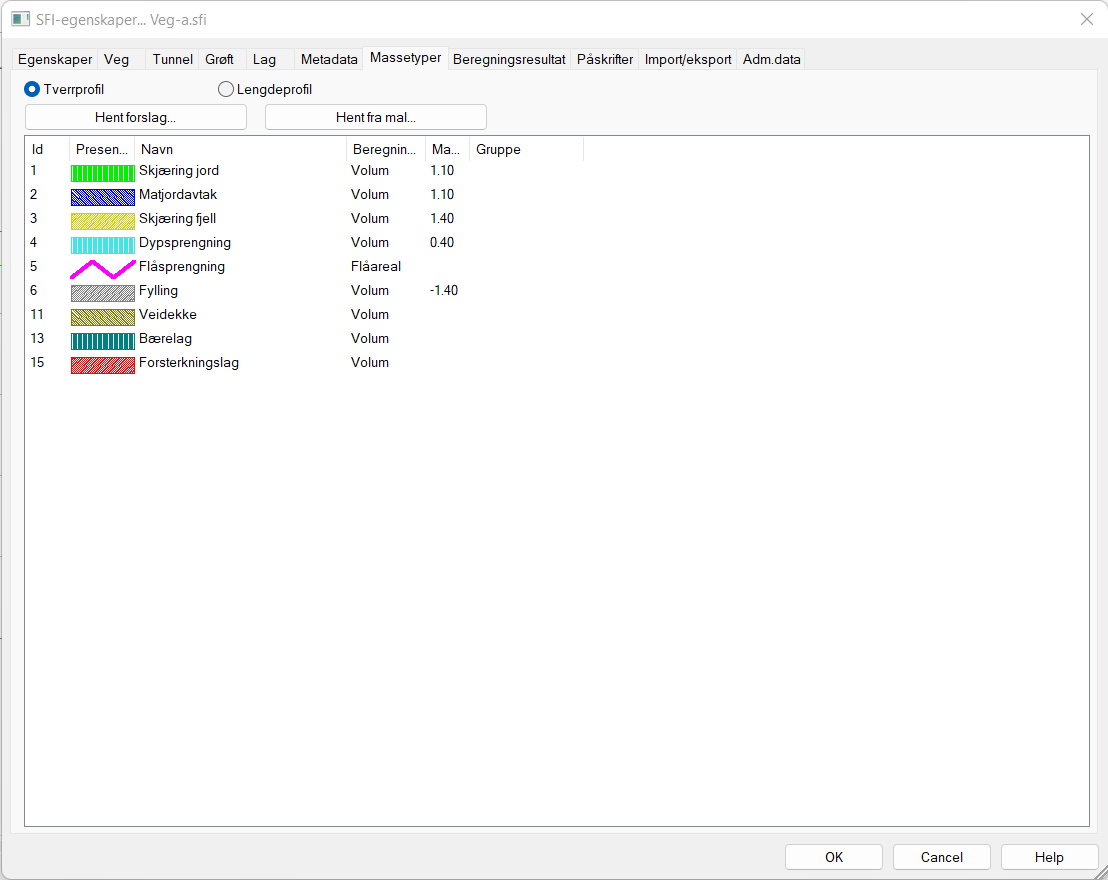

Aktiver arkfane for Massetyper.

Trykk Hent forslag...

Merk massetypene 1, 2, 3, 4, 5, 6, 11, 13 og 15 og trykk OK.

Trykk OK.

Aktiver arkfane for massetyper i det horisontale listefeltet.

Du kan slå av/på visning av masser ved behov.

Velg Lag masserappport på verktøyboksen.

Huk av for Masser og trykk OK.

Aktiver makroer/innhold og massene vises i Excel.

Gjør deg kjent med masserapporten i Excel, hva den inneholder, etc.

Avslutt Excel.

Gå tilbake til vinduet for planvisning ved å dobbeltklikke på KO414001:Plan:1 i det vertikale listefeltet (arkfanen Vinduliste).

Observer at både vegkropp og teksting av linjedefinisjon er satt inn. I tillegg til at du ser de i kartvinduet kan du også se at de ligger i kommandolisten din.

Trykk på ikonet for 3D-visning. Mulighetene for 3D-visualisering av modellen er nærmere beskrevet i oppgave 1.4 og 2.5.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
