Oppgave 4.3 - Produsere tverrprofiltegninger for grop

Oppgaven

I denne oppgaven skal du lage en presentasjonstegning for tverrprofilene du genererte i oppgave 4.2.

Oppgaven forutsetter at du har gjort oppgave 4.1. og 4.2.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain.

Åpne prosjekt KO40 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

Merk tegning 301 Tverrprofiltegning og høyreklikk Rediger tegningsinformasjon...

Endre til Tverrprofiltegning Tomt A og trykk OK.

Merk tegning 301 Tverrprofiltegning Tomt A i listen.

Trykk Åpne tegning.

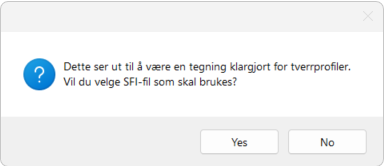

Svar Ja til å velge SFI-fil som skal brukes.

Merk filen Tomt-a.sfi og trykk Åpne.

Tegningen åpnes med innsatt ark og tverrprofiler.

Sette inn tittelfelt

Velg ikonet for Tittelfelt på verktøyboksen.

Velg Tittelfelt for tverrprofil 1 og trykk OK.

Tilpasse layout

Visning av de enkelte massetypene slås på via ikonet Tegneopsjoner for lengde- og tverrprofiler i verktøyboksen. Velg Vis masser i dialogen, og huk av for massene du ønsker å vise.

Valgene for å tilpasse rutenett, farger, etc. finner du på menyen Format. Presentasjonen av selve massetypene kan endres under Tegneopsjoner for lengde- og tverrprofiler - Vis masser - Høyreklikk og velg Rediger presentasjon.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
