Oppgave 4.1 - Etablere prosjekt og datagrunnlag¶

Oppgaven¶

I oppgave 4.1 skal du etablere et Gemini Terrain-prosjekt og datagrunnlag for prosjekteringsoppgavene.

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Start Gemini Terrain.

Opprett nytt prosjekt og kall det KO40 (KursOppgaver 4.0).

Fremgangsmåten er detaljert beskrevet i oppgave 1.1 (skyprosjekt) og 1.2 (lokalt prosjekt).

Merk tegning 001 Prosjektdata i listen og trykk Åpne.

Aksepter modelltype Terrengmodell.

Dette åpner tegningen med menyer for terrengmodell.

Velg Fil - Import....

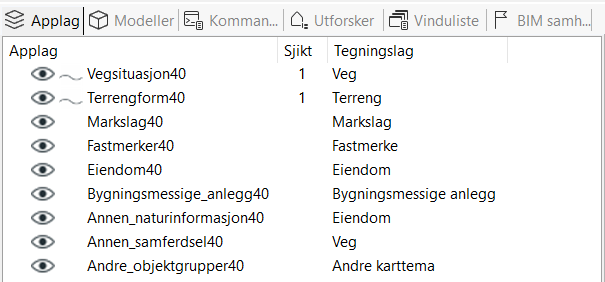

Velg filen KO40-kart.sos og bruk batch-jobb Kartdata full lagdeling (SOSI-koder ver 4.0).

Gjenta for filen KO40-planlagt-bebyggelse.sos, men bruk batch-jobb Reguleringsplanforslag (SOSI-koder ver 4.5).

Merk

Du må altså vite hva filene inneholder for å kunne velge rett batch-jobb. Inneholder de kartdata, reguleringsplan eller kommuneplan?

Generell import av SOSI-data er detaljert beskrevet i oppgave 1.3.

Trykk høyre musetast i arkfanen for applikasjonslag.

I menyen som kommer opp velger du Opprett....

Aksepter malen Default.aly og sjekk at det er huket av for gmi-fil.

Skriv inn Antatt_fjell i feltet for lagnavn.

Trykk OK.

Aktiver fanen for Sjikt.

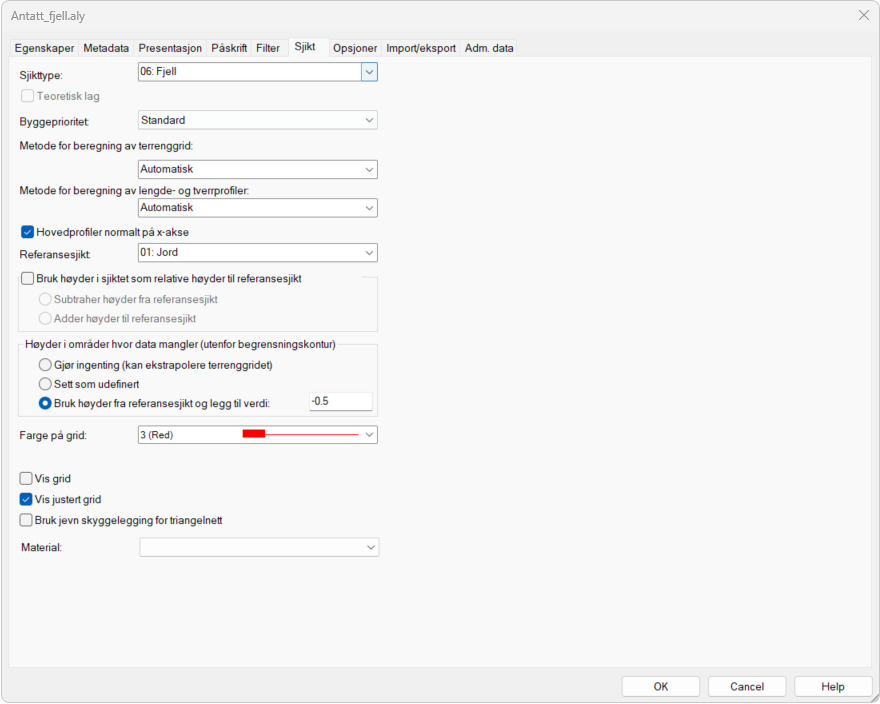

Fyll ut dialogen som under for å lage et parallelt fjellsjikt 0,5 m under jordlaget:

Trykk OK i egenskapsdialogen.

Merk

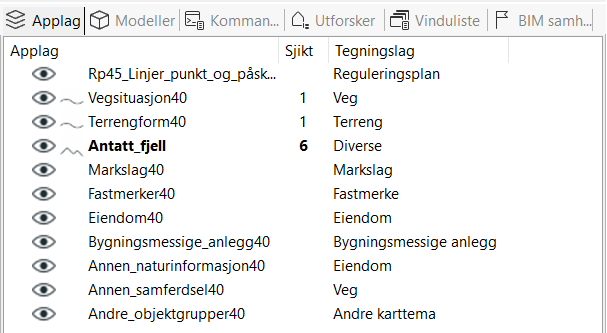

Husk å flytte fjelllaget ned i listen slik at det ligger under laget det skal referere til.

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
