Oppgave 3.6 - Kontrollere planen i SOSI-kontroll¶
Oppgaven¶
I denne oppgaven skal du eksportere konstruert plan til SOSI for leveranse til kommunen.
Kommunene krever at disse filene ikke inneholder vesentlige feil, og krever som oftest dokumentasjon fra SOSI-kontroll.
En del av oppgaven går derfor ut på å sjekke filen i SOSI-vis/SOSI-kontroll. For å kunne kjøre denne sjekken må du laste ned og installere programmet. Programmet er gratis og du finner det på Kartverket sine hjemmesider.
Oppgaven forutsetter at du har gjort oppgave 3.3.
Løsningsforslag¶
Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.
Åpne prosjekt¶
Start Gemini Terrain.
Bytt til prosjektet KO30 dersom du har oppe prosjektmenyen for et annet prosjekt.
Åpne tegning¶
Merk tegning Reguleringsplan og trykk Åpne.
Egenkontroll av planen¶
Før du eksporterer planen og sjekker den i SOSI-kontroll, bør du ta noen egne manuelle kontroller.
1) Egenskapsverdier
Alle objekter skal ha lovlige verdier for egenskapene som er obligatoriske. Noen egenskaper er opsjoner og du trenger ikke legge inn verdier her.
Under konstruksjonen la du inn verdier for følgende egenskaper:
| Applikasjonslag | Linje | Tekst | Polygon |
|---|---|---|---|
| Rp45_Linjer_punkt_og_påskrift | OBJTYPE = RpJuridiskLinje RPJURLINJE |
OBJTYPE = RpPåskrift RPPÅSKRIFTTYPE |
|
| Rp45_Sikringssoner | OBJTYPE = RpSikringGrense | OBJTYPE = RpSikringSone RPSIKRING |
|
| Rp45_Arealformål | OBJTYPE = RpFormålGrense | OBJTYPE = RpArealformålOmråde RPAREALFORMÅL |
|
| Rp45_Planområde | OBJTYPE = RpGrense | OBJTYPE = RpOmråde PLANID PLANNAVN PLANTYPE PLANSTAT VERTNIV PLANBEST |
Gå igjennom linje-, punkt- og polygonlister for alle applikasjonslagene og sjekk visuelt at egenskapene har fått korrekte verdier.
2) Udefinerte høyder
Når du konstruerer en plan, tar du ikke stilling til høyder på objektene. Noen får imidlertid høyde ved at du kopierer fra FKB-data eller snapper til andre data med høyde. Dette betyr at objektene kan få forskjellige høyder i nodepunkt.
Slike situasjoner vil gi følgende feilmelding i SOSI-kontroll: Feil: Ulik høyde mellom gruppe nn og mm.
Gå igjennom liste for liste med linjer og polygoner og bruk funksjonen Sett som 2D/udefinert... for å sette høydene som udefinerte.
Du finner funksjonen på høyre musetast i horisontalt listefelt, og du kan bruke den på mange objekter samtidig.
Tips
Ved eksport kan man også velge å huke av for Plandata u/høyder.
3) Polygon <-> Linje koblinger
Du må også kjøre funksjonen Sjekk polygon<->linjekoblinger. Dette valget finner du på høyre musetast i arkfanen for polygoner.
Hvis du redigerer linjegeometri uten å oppdatere berørte polygoner, vil denne testen feile. Merk i så fall aktuelt polygon i skjermen og velg Opprett/oppdater polygon fra linjer... på hurtigmenyen.
Merk
Funksjonen kan brukes både fra hjelpe- og verktøyboksen. Dersom polygonet ikke er merket vil valget på verktøyboksen opprette et nytt polygon i stedet for å oppdatere geometrien i et eksisterende.
Manglende koblinger mellom linjer og polygoner vil generere mange feil i SOSI-kontroll, og ikke alle er like enkle å tolke.
4) Planområde
Ingen av reguleringsplanlagene skal ha data utenfor planområdet. Slett formålsgrensene for vegen i øvre venstre hjørne som ikke skal være med på denne planen. Senterlinje veg skal også stoppes mot plangrensen.
Eksportere til SOSI¶

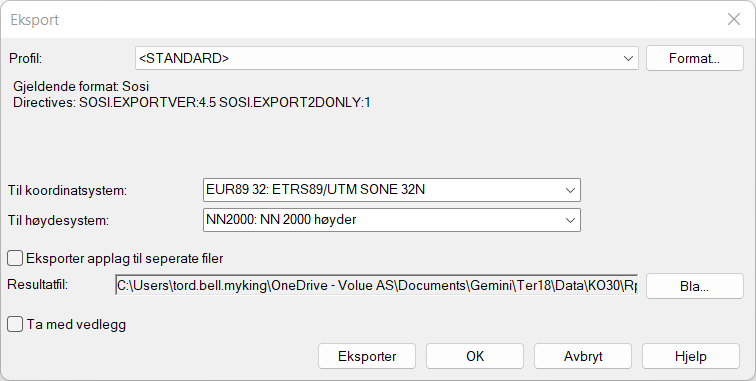

Merk alle planlagene, trykk høyre musetast og velg Eksport - Eksporter andre format...

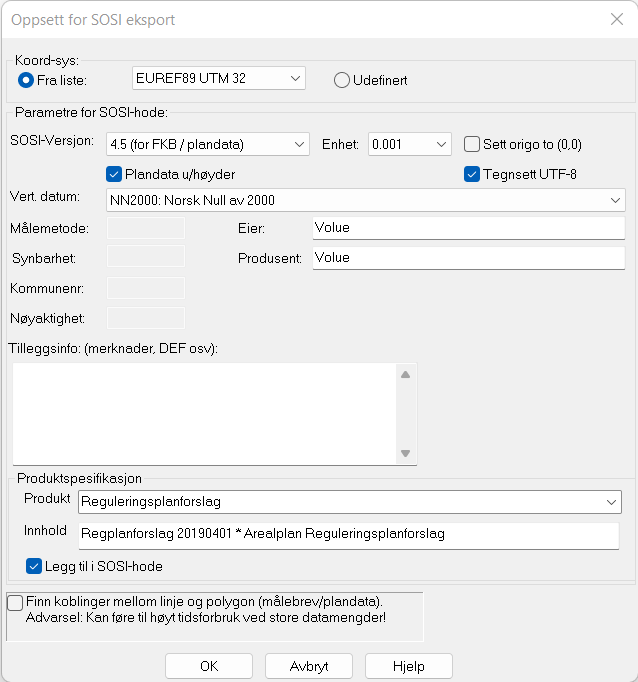

Trykk på knappene Format... - Formatoppsett... for å velge riktige innstillinger for eksporten til SOSI.
Dialogen viser innstillingene som gjelder.
Trykk OK og OK.

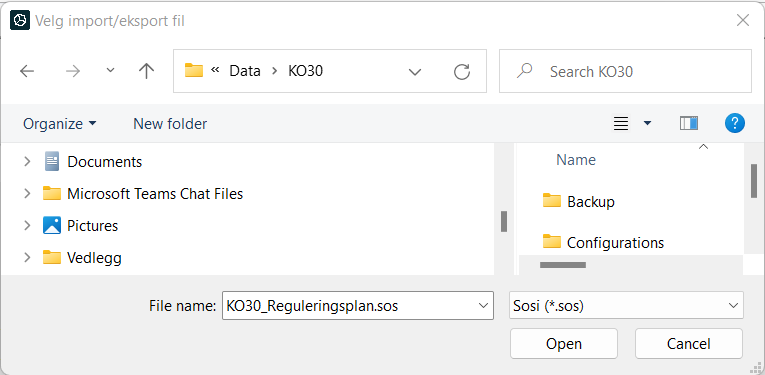

Trykk Bla…
Gi inn navnet: KO30_Reguleringsplan og trykk Åpne.
Trykk Eksporter.
Finn SOSI-filen KO30_Reguleringsplan i Windows Utforsker. En snarveg til dataene finner du ved å høyreklikke på et av applagene og velge Utforsk - Vis i utforsker...
Kopier filstien øverst i Windows utforsker.
Kontrollere SOSI-filen i SOSI-kontroll¶
Nå skal du kontrollere SOSI-filen i Kartverket sitt program SOSI-kontroll.
Programmet er gratis og kan lastes ned fra Kartverket sine hjemmesider.

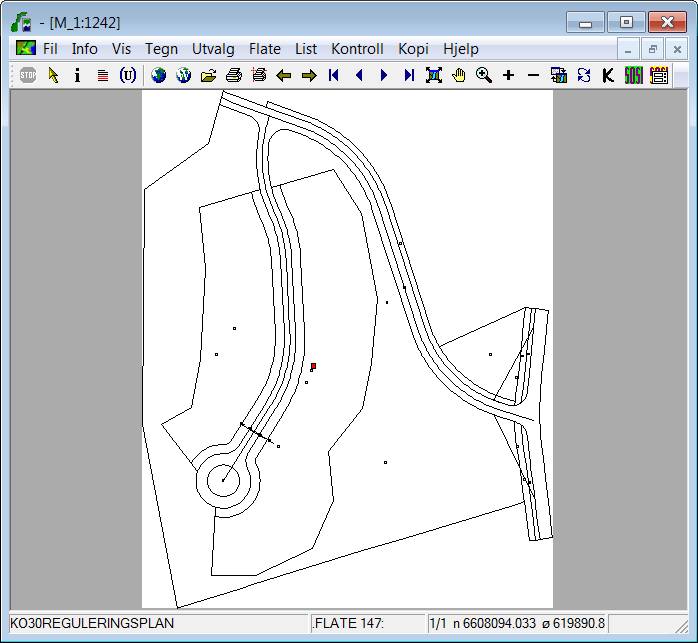

Start SOSI-vis.
Lukk dialogen
Velg Åpne filer... på menyen Fil.
Lim inn filstien til hvor SOSI-filen ble lagret.
Merk filen KO30_Reguleringsplan.sos og trykk Åpne.
Trykk på knappen i på verktøylinjen. Dette slår på vindu for visning av informasjon til aktiv gruppe (den gruppen som du merker i kartet).

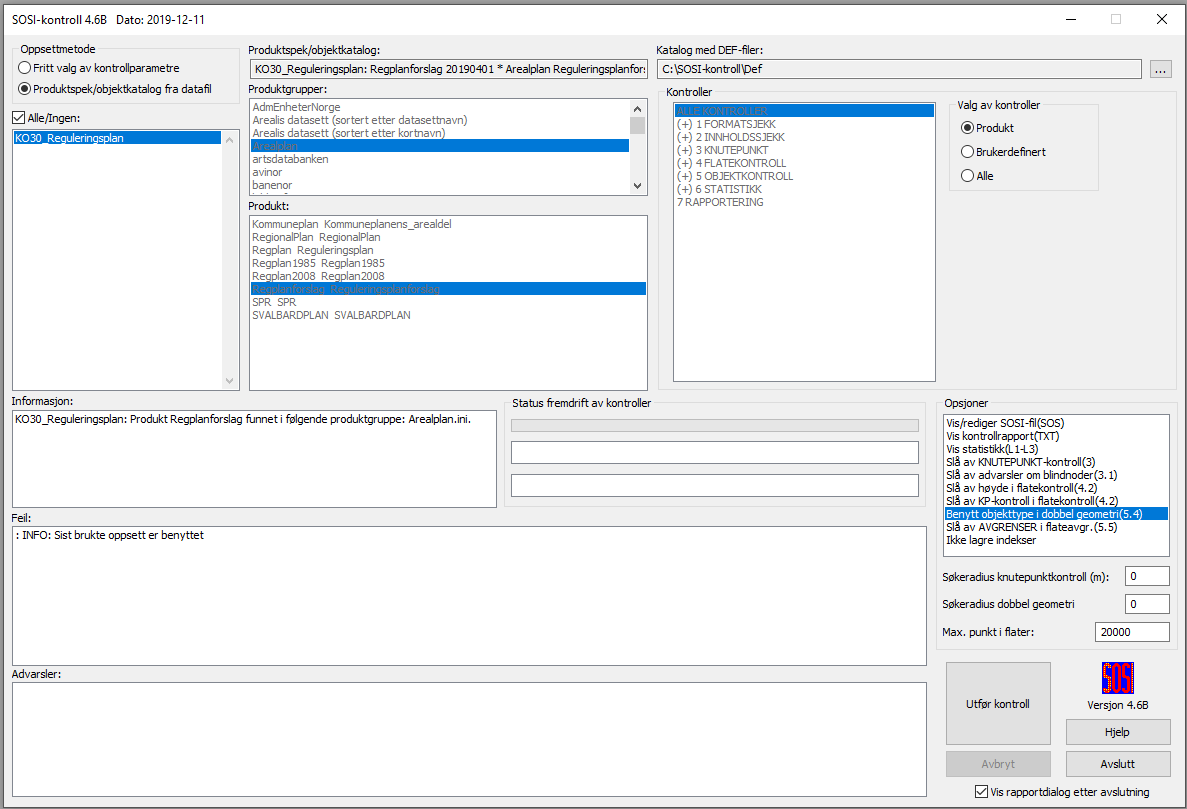

Trykk på ikonet for SOSI-Kontroll på verktøylinjen.
Huk av for Benytt objekttype i dobbel geometri (5.4).
Trykk Utfør kontroll.
Trykk Avslutt.

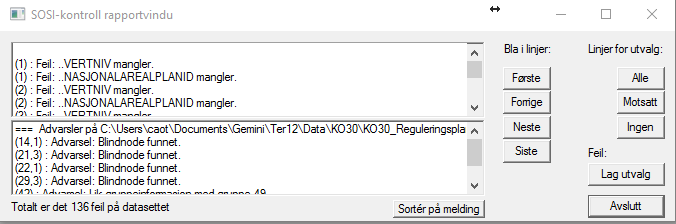

I listen over feil ser du at mange obligatoriske egenskaper mangler verdi. Listen med advarsler er ikke alvorlig og du kan ignorere disse. Du kan bla i linjene, eksempelvis med knappen neste. Da vil feilen bli markert i skjermen (planen) og egenskapene vist i informasjonsvinduet (i).
Trykk Avslutt.
Velg Utelat... på menyen Fil og marker KO30_Reguleringsplan.
Trykk OK i dialogen.
Gå tilbake til Gemini Terrain-prosjektet og legg inn manglende verdier. Egenskapene som mangler verdier er uthevet i tabellen nedenfor.
| Applikasjonslag | Linje | Punkt | Tekst | Polygon |
|---|---|---|---|---|
| Rp45_Linjer_punkt_og_påskrift | OBJTYPE RPJURLINJE PLANID VERTNIV KOMM |
OBJTYPE RPPÅSKRIFTTYPE PLANID VERTNIV KOMM |
||
| Rp45_Sikringssoner | OBJTYPE | OBJTYPE RPSIKRING PLANID KOMM |
||
| Rp45_Arealformål | OBJTYPE | OBJTYPE RPAREALFORMÅL PLANID VERTNIV EIERFORM KOMM FELTNAVN |
||
| Rp45_Planområde | OBJTYPE | OBJTYPE PLANID PLANNAVN PLANTYPE PLANSTAT VERTNIV PLANBEST KOMM LOVREFERANSE |
Bruk verdiene:
PLANID: 01-2021
VERTNIV: 2
KOMM: 4601
EIERFORM: 2
FELTNAVN: (B1, B2, AV1, F1,V1, ...)
Eksporter filen på nytt og sjekk den i SOSI-vis.
Det kan bli noen ganger frem og tilbake mellom Gemini og SOSI kontroll til filen er fri for feil.
Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.
Avslutte tegning¶
Velg Fil - Lukk.
Svar Ja til å lagre tegningen.
Dette lukker vinduet og åpner prosjektmenyen.
Avslutte program¶
Velg Fil - Avslutt.
Svar Ja til å lagre.
Dette lukker prosjektet og avslutter programmet.
