Oppgave 2.5 - Visualisere modellen

Oppgaven

I denne oppgaven skal du se på hvilke muligheter du har for å visualisere prosjektet vårt. Du vil i denne omgang kun se på eksisterende kartdata, men samme fremgangsmåte gjelder også når du har satt inn prosjekterte elementer som vegkropper, byggegroper og bygninger.

Gemini Terrain har to forskjellige visualiseringsmetoder:

• Sanntid rendering
• Avansert rendering (dette er en opsjon og forutsetter modulen Gemini TerraPlan)

Videre vil oppgaven ta for seg animasjon langs en linje og drapering av ortofoto på modellen.

Oppgaven forutsetter at du har gjort oppgave 2.1.

Innholdet i tegningen kan variere avhengig av hvilke oppgaver som er fullført tidligere.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Bytt til prosjektet KO10 dersom du har oppe prosjektmenyen for et annet prosjekt.

I denne oppgaven velger du å bruke tegning 001. Tegningen opprettet du i oppgave 2.1 og den inneholder applikasjonslag for prosjektområdet vårt.

Åpne tegning

Marker tegning KO204001 Prosjektdata i prosjektmenyen.

Trykk Åpne og kartet vises på skjermen.

3D-modellvisning

Klikk på ikonet Opprett/bytt til 3D-visning.

Dobbeltklikk med midterste musetast for å vise hele modellen.

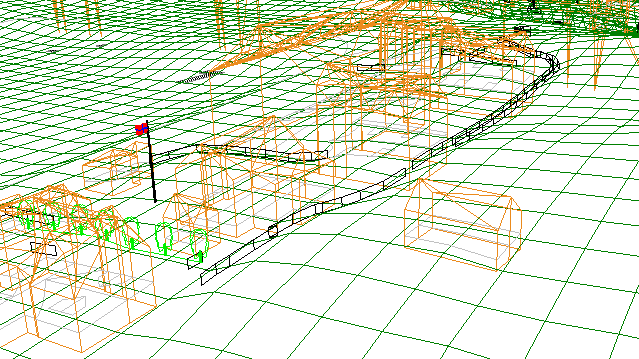

Du har nå oppe en trådmodell som du kan behandle videre med ulike rendermetoder.

Bruk navigeringsfunksjonene til å finne et passende perspektiv.

Sanntid rendering

Aktiver Verktøysett for rendering.

Velg Sollys på verktøyboksen.

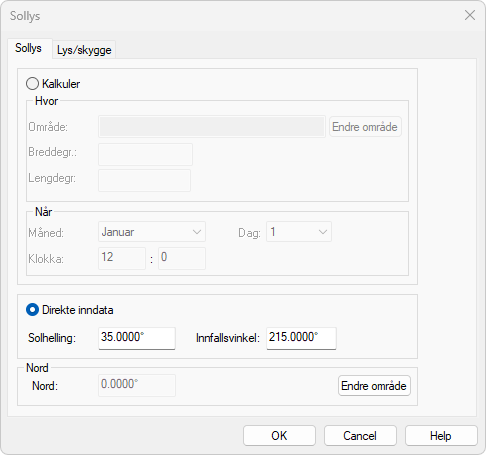

Sjekk at valgene i dialogen er som over og trykk OK.

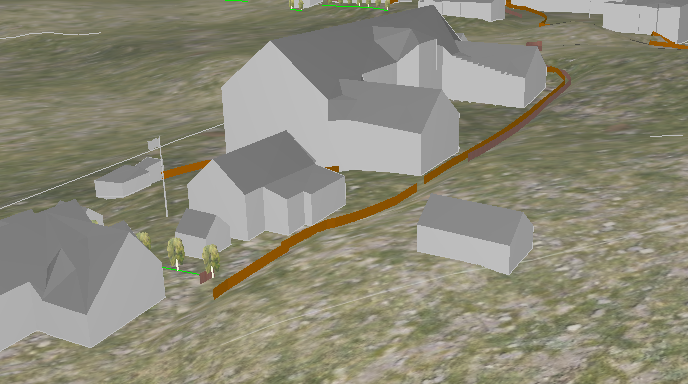

Trykk på ikonet for Render sjattert nederst i vinduet for 3D-presentasjon, og du får opp en flatebehandlet modell. Dette kan ta noe tid avhengig av hvor mange flater modellen inneholder.

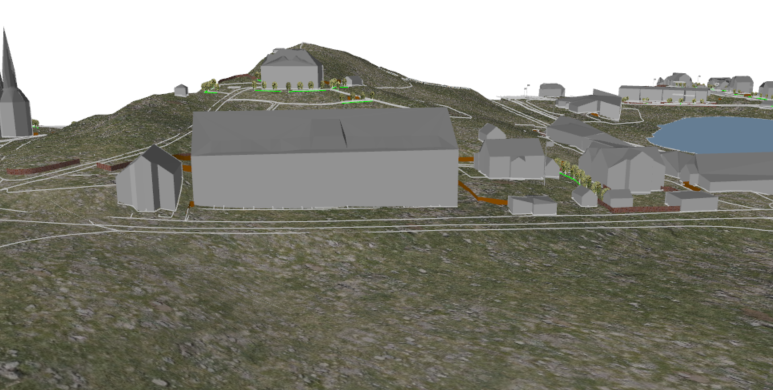

Rendermodellen er dynamisk og du kan bruke funksjonene på venstre og midterste musetast for å bevege deg i den.

Avansert rendering

Aktiver verktøysett for rendering på verktøylinjen.

Trykk på ikonet for Maks. skyggeberegning - utvidet. Dette kan ta noe tid, men du ser hvor lenge det er igjen.

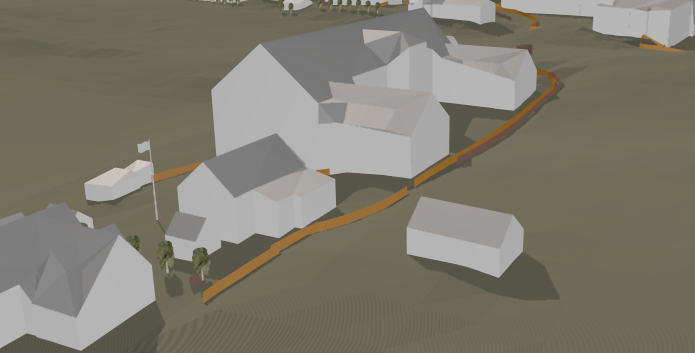

Du ser her at programmet blant annet har beregnet slagskygge. Denne modellen er ikke dynamisk. Bytt til en av de andre renderingsfunksjonene dersom du ønsker å endre posisjon/perspektiv.

Velg ikonet for Eksporter renderbildet til fil på verktøyboksen.

Velg filtype *.bmp og skriv inn Kurs.bmp som filnavn.

Trykk Lagre.

Merk av for Vindu i dialogen og trykk OK.

Du kan nå for eksempel sette bildet inn på en presentasjonstegning eller i en tekstrapport i f.eks. Word.

Drapering av ortofoto

Ønsker du å drapere ortofoto på modellen må du opprette et applikasjonslag med kobling til et ortofoto.

Dette er detaljert beskrevet i oppgave 1.8 (alternativt sette opp et WMS-lag hvis du har tilgang til Norge i bilder).

Dobbelklikk på Ortofoto applaget.

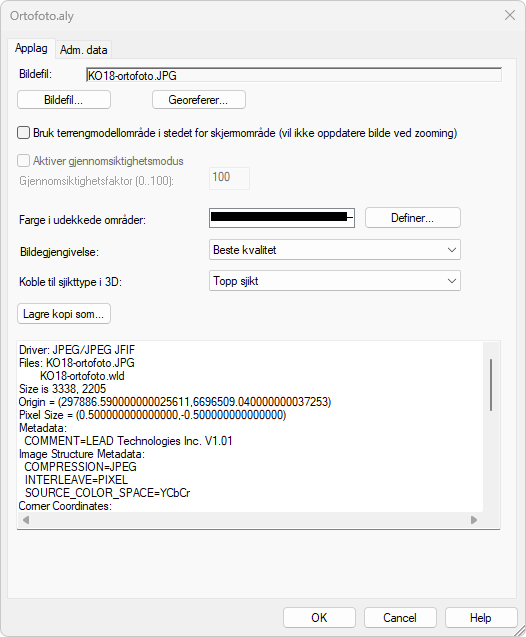

Sjekk at Topp sjikt er valgt for Koble til sjikttype i 3D. Da draperes ortofotoet over det øverste sjiktet i tegningen.

Trykk på ikonet for Render sjattert på verktøyboksen.

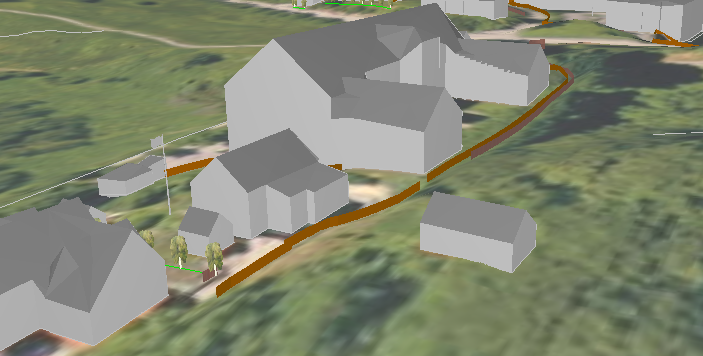

Kartvinduet ser nå slik ut:

Animasjon

Velg ikonet for Animasjon i bane på verktøyboksen.

Trykk Tilføy punkt...

Skru av Bruk snappunkt på verktøylinjen.

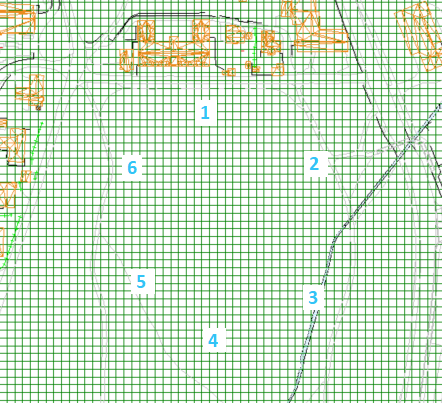

Pek og trykk venstre musetast for å registrere punkt i en sirkel i prosjektområdet. Når alle punktene er markert trykker du høyre musetast og velger Vis dialogboks.

Huk av for Se på punkt.

Trykk Punkt.

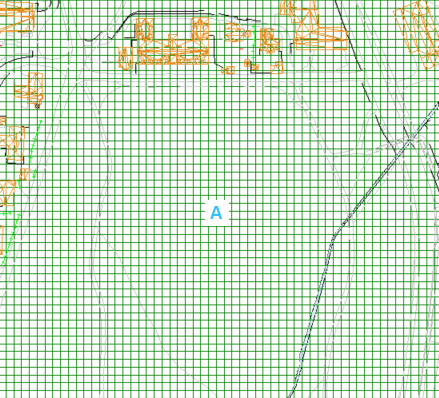

Pek og trykk venstre musetast omtrent i senter av animasjonslinjen, punkt A.

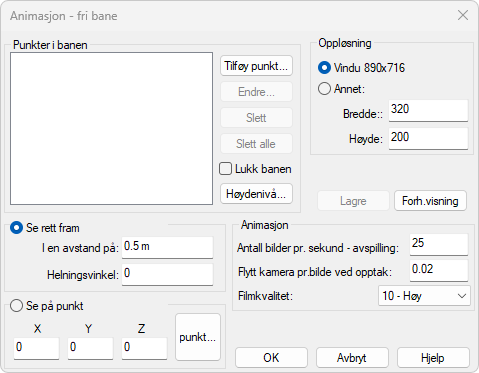

Dobbeltklikk i dialogen på hvert av Punkter i banen og endre høyden til 70 m.

Endre høyden for Se på punkt til 50 m.

Velg følgende innstillinger: - Antall bilder pr. sekund – avspilling: 4 - Flytt kamera pr. bilde ved opptak: 2

Trykk Forh.visning og animasjonen starter etter kort tid.

Trykk [Esc] for å avslutte forhåndsvisningen.

Trykk OK når animasjonen er ferdig og animasjonslinjen blir lagret i tegningen. Animasjonslinjen finner du igjen i Kommandoliste i det vertikale listefeltet. Du ser at listen inneholder to kommandoer.

Merk

Tilsvarende kan du kjøre animasjonen med utvidet flatebehandling, men denne utføres ikke i sanntid. Programmet ber om filnavn og tar så et og et bilde langs linjen i henhold til de innstillingene du har satt. Å lage slike animasjoner kan ta litt tid. Resultatet av en slik animasjon er en *.mov-fil som du eksempelvis kan avspille med Windows Media Player. Vanlig arbeidsgang er å sjekke animasjonen med sanntid flatebehandling. Når du er fornøyd med resultatet starter du animasjonen med utvidet flatebehandling. Dette kan ta litt tid avhengig av størrelsen på prosjektet.

Klikk på ikonet Opprett/bytt til planvisning.

Merk applikasjonslaget med ortofoto og trykk [V] for å slå av visning.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
