Oppgave 1.7 – Hurtigutskrift av plantegning

Oppgavebeskrivelse

I denne oppgaven skal du skrive ut plantegning (hurtigutskrift) direkte fra planvisning.

I oppgavene 2.3, 2.6, 2.7 og 2.8 lærer du hvordan du lager egne presentasjonstegninger.

Oppgaven forutsetter at du har gjennomført oppgave 1.3.

Løsningsforslag

Se vår YouTube-kanal Gemini Construction for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain.

Bytt til prosjektet KO10 hvis du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

I denne oppgaven bruker du tegning KO104001.

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne.

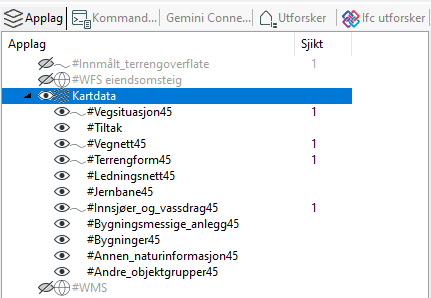

Slå på visning av Kartdata.

Lage hurtigutskrift

Velg ikonet for Hurtigutskrift på verktøyboksen (funksjonen finnes i alle verktøysett).

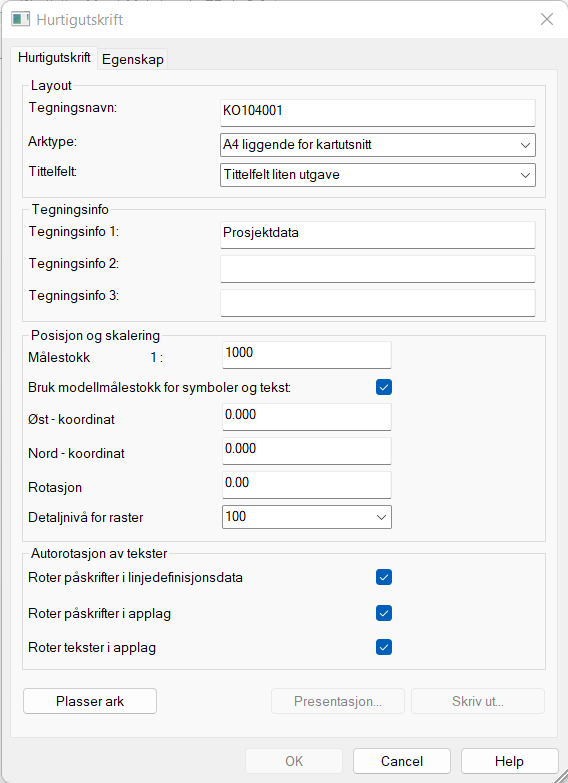

I dialogen som vises, velg arktype A4 liggende for kartutsnitt og Tittelfelt liten utgave.

Sett Målestokk til 1000.

Tips

Valget Bruk målestokk fra tegning for symboler og tekst er som standard huket av. Fjern avhukingen hvis du vil bruke skaleringen som er satt her i stedet.

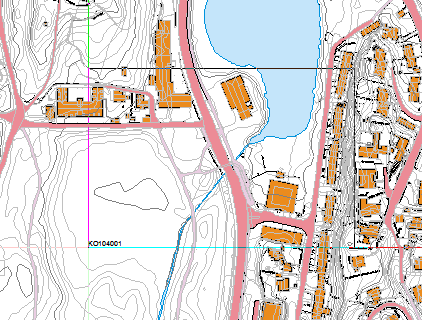

Velg Plasser ark og plasser arket i kartet.

Venstreklikk for å feste rammen.

Trykk Skriv ut.

Tips

Valget Presentasjon... i dialogen åpner utskriftsmodellen. Dette kan du bruke hvis du vil sette inn flere elementer på arket før utskrift, for eksempel tekster og tegnforklaring. Merk at du da må velge Fil - Skriv ut - Skriv ut... etterpå.

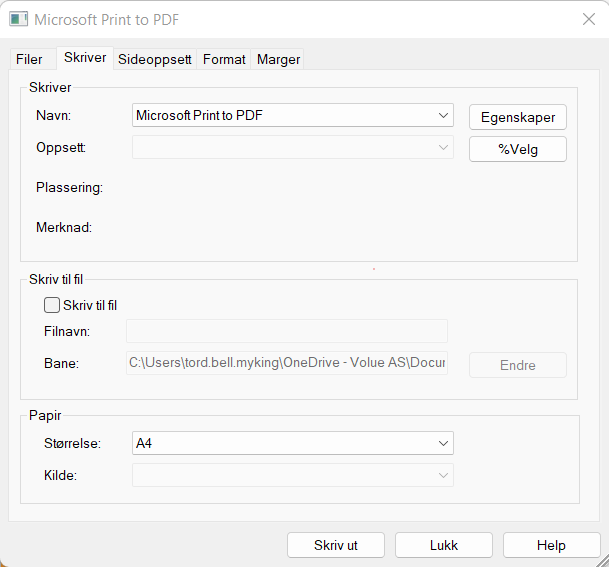

I dialogen som vises, velg under arkfanen Skriver den skriveren du skal bruke og papirstørrelse A4.

Sjekk under fanen Sideoppsett at riktig skalering er satt (ikke huk av for Fyll ut siden).

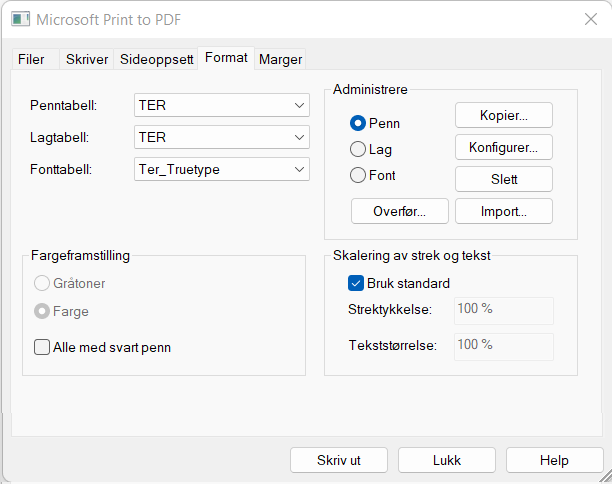

Sjekk at penntabell er satt til TER og fontoppsett til Ter_Truetype i arkfanen Format.

Trykk Skriv ut for å skrive ut hurtigutskriften.

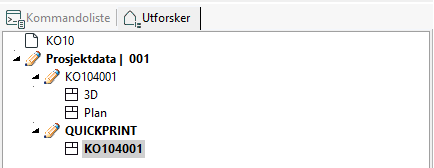

Etter utskrift åpnes utskriftsmodellen for hurtigutskrift (QUICKPRINT). Dette ser du blant annet i arkfanen for Utforsker.

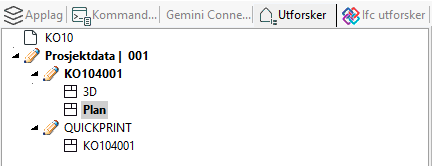

Dobbelklikk på Plan i arkfanen Utforsker, eller trykk på ikonet for Opprett/bytt til planvisning på verktøylinjen for å aktivere plantegning.

Kommandoen for hurtigutskrift ligger fortsatt i tegningen. Ved å dobbelklikke på denne kan du skrive den ut igjen. Kommandoen finner du også i arkfanen for Kommandoliste, og den blir liggende i tegningen til du sletter den.

Du er nå ferdig med oppgaven og kan fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja for å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja for å lagre.

Dette lukker prosjektet og avslutter programmet.
