Oppgave 1.6 – Importere og triangulere kikkertmålinger

Oppgavebeskrivelse

I denne oppgaven skal du importere landmålte data fra en KOF-fil.

KOF-filer kan importeres med batch-import som i oppgave 1.3, men her skal du importere via egenskapsdialogen for applikasjonslaget. Fremgangsmåten er lik for andre måleboksformater.

Filen KO16-innmålt-terrengoverflate.kof inneholder landmålte punkter og linjer som skal trianguleres.

I oppgave 1.3 importerte du kartdata med lag som sammen danner sjikt 01: Jord. Her importerer du landmålte data for et mindre område. For at programmet skal kunne beregne et sjikt eller terrenggrid fra alle lagene samlet, må sjiktinnstillingene være like. Det betyr blant annet at lagene må ha samme grunnlag for beregning. Dette er ofte ikke tilfelle, da kartdataene har linjer som grunnlag, mens den landmålte terrengoverflaten har triangelnett som grunnlag.

Landmålte data regnes vanligvis som mer nøyaktige enn digitale kartdata. Du bør derfor bruke triangelnettene i områdene hvor de overlapper med kartdataene.

Avhengig av hva du skal gjøre videre, kan dette løses på flere måter: Klippe ut kartdata der du har landmålte data, sammenføye triangelnett, bruke prioritering, osv. Foreløpig skal du ikke bruke applikasjonslaget med landmålte data, så i denne oppgaven setter du sjikttype 00: Ingen for dette.

Oppgaven forutsetter at du har gjort oppgave 1.3.

Løsningsforslag

Se vår YouTube-kanal Gemini Construction for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain og bytt til prosjektet KO10 hvis du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

I denne oppgaven bruker du tegning 001.

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne.

Opprette applikasjonslag

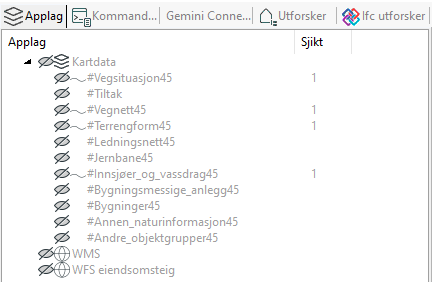

Aktiver arkfanen for Applikasjonslag (applag) i det vertikale listefeltet.

Slå av visning av alle applag.

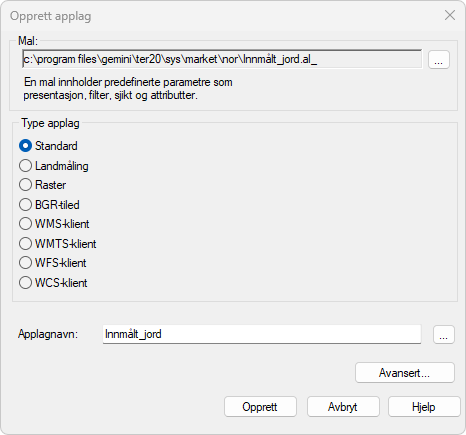

Høyreklikk i applaglisten.

Velg Opprett... i menyen som kommer opp.

Sjekk at Standard er valgt under Type applag.

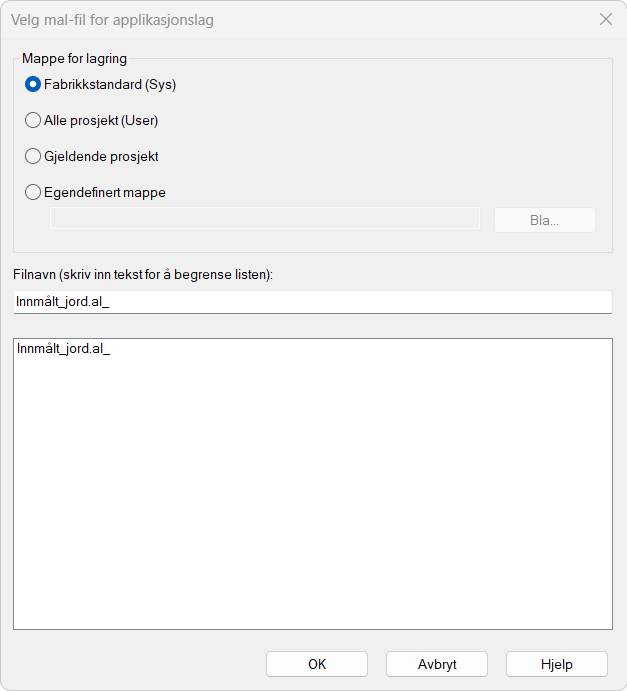

Trykk på knappen med tre prikker øverst for å velge mal.

Velg malen Innmålt\_jord.al\_ fra mappen Fabrikkstandard (Sys) og trykk OK.

Programmet foreslår samme navn som malen.

Endre til Innmålt_terrengoverflate og trykk OK.

Dette åpner dialogen for egenskaper til standard applag.

Importere fra målebok

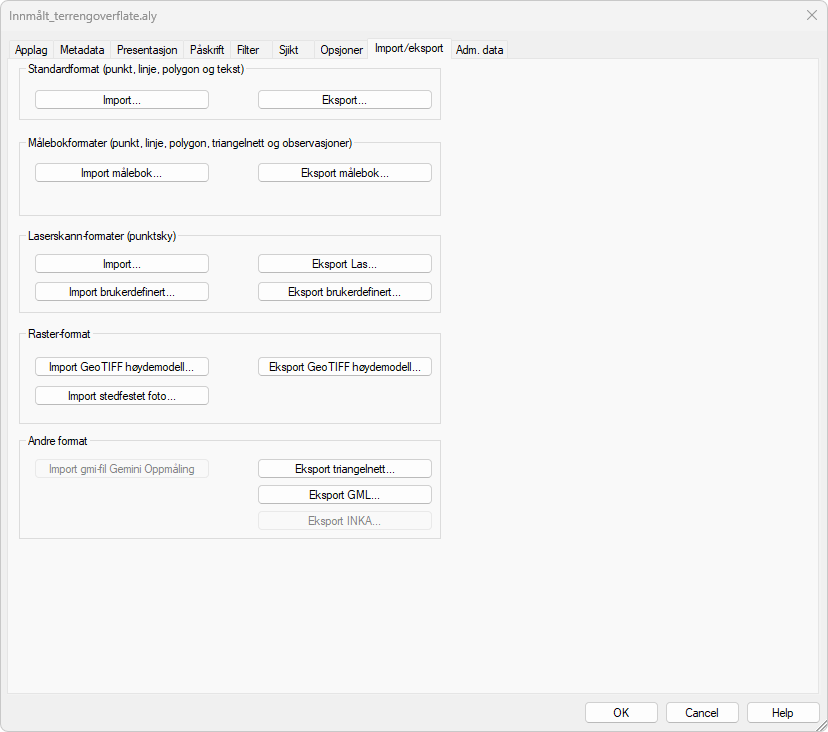

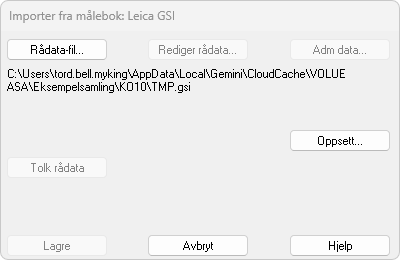

Velg fanen Import/eksport og trykk Import målebok...

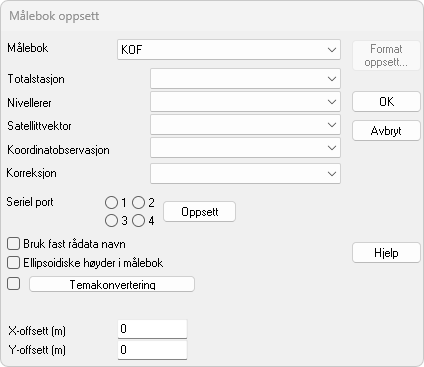

Trykk Oppsett...

Velg KOF i listen og trykk OK.

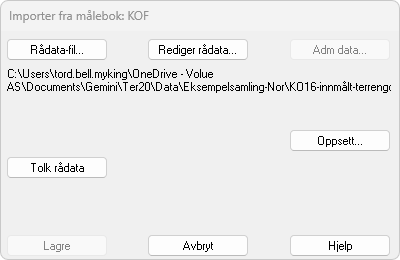

Trykk Rådatafil...

Bla til mappen ...\Data\Eksempelsamling-Nor og marker filen KO16-innmålt-terrengoverflate.kof. Trykk Åpne.

Trykk Tolk rådata og deretter Lagre.

Trykk OK i egenskapsdialogen og dobbeltklikk på midterste musetast for å vise hele kartet i skjermen.

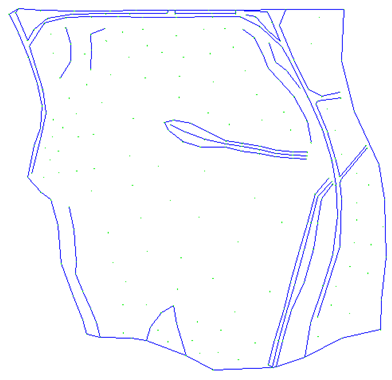

Kartvinduet ser nå slik ut:

Dette grunnlaget er vanligvis for tynt til å danne et terrengsjikt direkte. Du må derfor triangulere dataene for at programmet skal kunne beregne et korrekt terrenggrid fra laget.

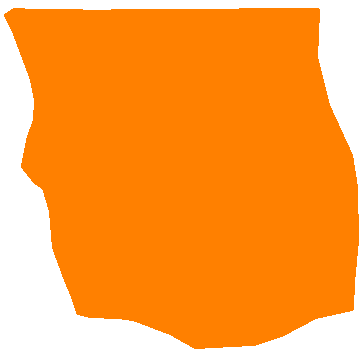

I eksempelet har du målt linjer som sammen danner en lukket linje som avgrenser dataene. For slike tilfeller finnes det en egen funksjon for å opprette en begrensningskontur (polygon) for trianguleringen.

Sjekk at verktøysettet for Planlegging, prosjektering og utførelse er aktivt.

Velg Opprett/oppdater polygon fra linjer... på verktøyboksen.

Sjekk at Opprett nytt er huket av.

Pek og trykk venstre musetast på utsiden av ytterste linje, og polygonet markeres.

Trykk Lagre og avslutt.

Triangulere landmålte data

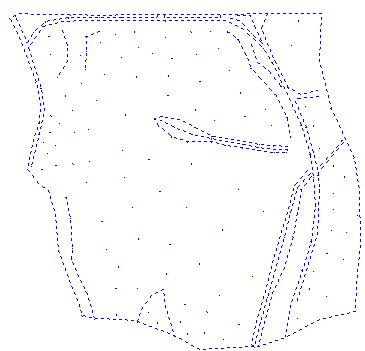

Merk alle data i kartet (plasser musen oppe til venstre for dataene, klikk på venstre musetast og hold den nede, dra deretter musen ned til høyre for dataene før du slipper den). Du kan også venstreklikke i kartvinduet for å aktivere dette og deretter bruke hurtigtastene [Ctrl] + [A] for å markere alle data.

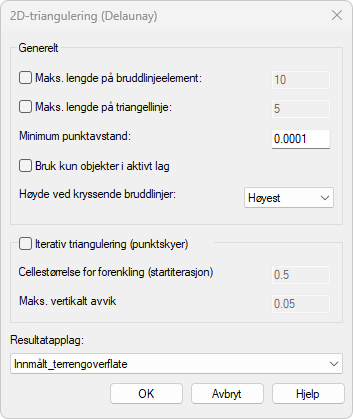

Høyreklikk og velg Verktøy - 2D triangulering (Delaunay).

Aksepter standardinnstillingene og sjekk at resultatapplag er Innmålt_terrengoverflate.

Trykk OK.

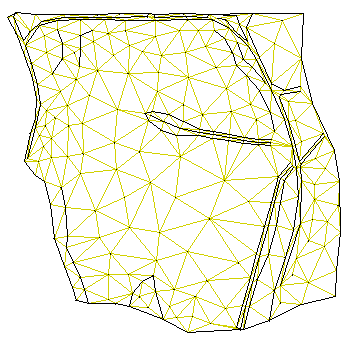

I det horisontale listefeltet for Triangelnett ser du at det har blitt opprettet et triangelnettobjekt.

Velg S_FCODE (temakode) 10115 for objektet i listen.

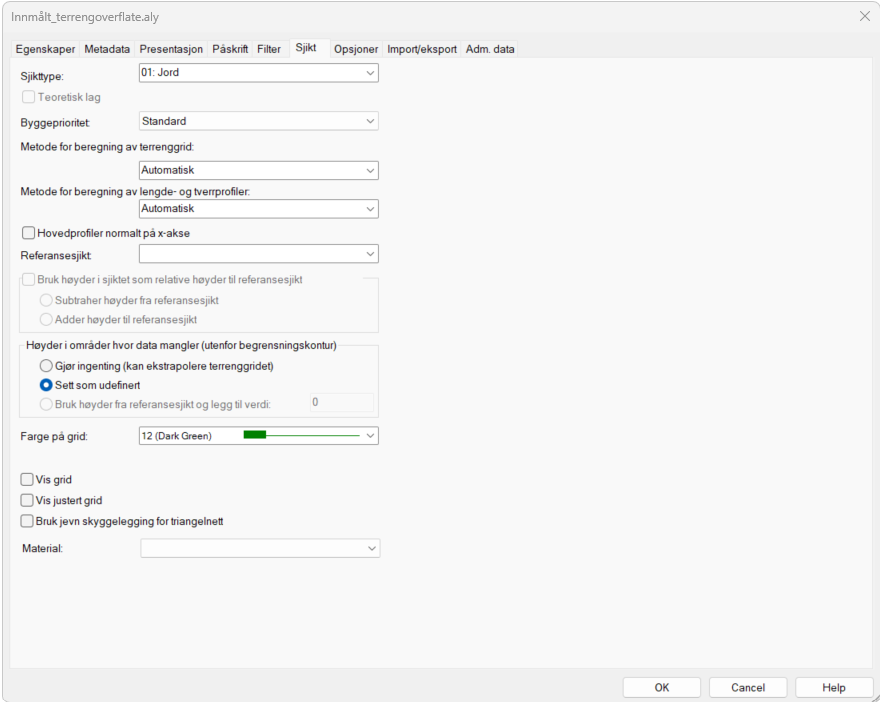

Dobbeltklikk på laget Innmålt_terrengoverflate mens musepekeren står i kolonnen for sjikt. Da åpnes egenskapsdialogen for applag med arkfanen for sjikt aktiv.

Du ser at sjikttypen er 01:Jord.

Endre dette til 00:Ingen.

Trykk OK.

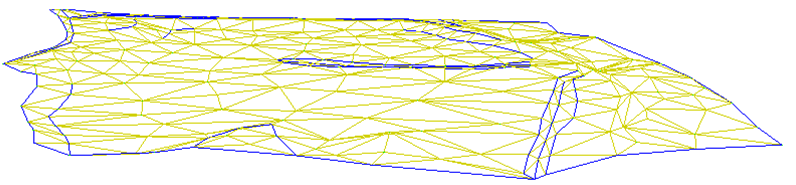

3D-visning

Klikk på ikonet for Opprett/bytt til 3D-visning på verktøylinjen.

Aktiver ikonet for Bruk perspektivisk fremstilling på verktøylinjen hvis modellen ses ovenfra.

Dobbeltklikk med midterste musetast for å vise hele modellen i skjermen.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Applikasjonslagene du opprettet lagres i Gemini Connected.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
