WCS klient-applikasjonslag¶

Oppgavebeskrivelse¶

I denne oppgaven skal du koble deg til ulike tjenester for utveksling av geodata over internett.

WMS (Web Map Service) og WFS (Web Feature Service) er internasjonale standarder for utveksling av elektroniske kart over internett. Data overføres ved at klientmaskinen kobler til en WMS- eller WFS-tjener. For WMS brukes vanlige bildeformater for selve kartet, mens for WFS overføres data med GML-formatet.

Oppgaven forutsetter at du har gjort oppgave 1.3.

Løsningsforslag¶

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt¶

Start Gemini Terrain og bytt til prosjektet KO10 hvis du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning¶

I denne oppgaven bruker du tegning 001 Prosjektdata.

Marker tegning KO104001 Prosjektdata i prosjektmenyen. Trykk Åpne.

Dette åpner tegningen med menyer for terrengmodell.

Opprette applikasjonslag for WMS¶

Aktiver arkfanen for Applikasjonslag i det vertikale listefeltet.

Trykk høyre musetast i vinduet.

Velg Opprett... i menyen som kommer opp.

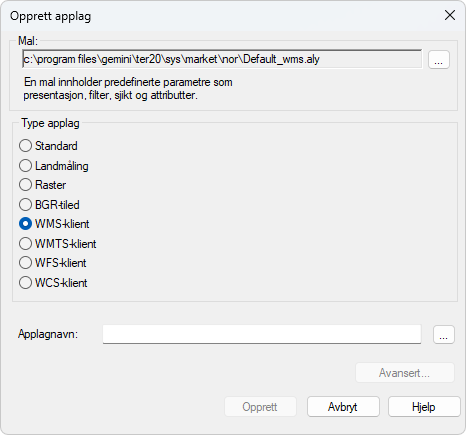

Opprette WMS-lag

Huk av for WMS-klient og skriv inn WMS som lagnavn. Trykk Opprett.

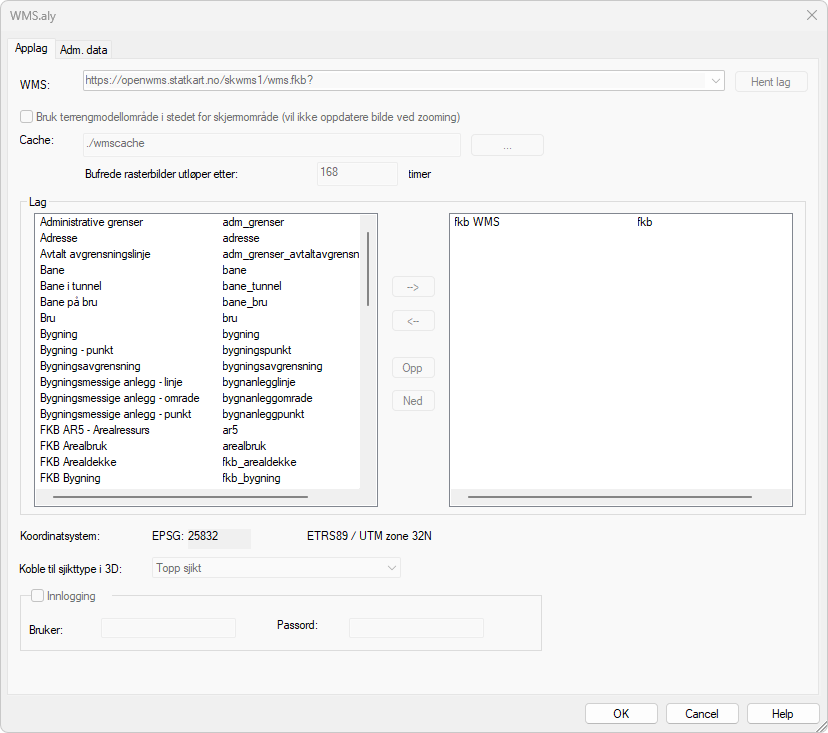

Velg WMS-tjeneste

Aksepter standardvalg for WMS-tjeneste: https://openwms.statkart.no/skwms1/wms.fkb?

Tips

Listen inneholder flere ofte brukte WMS-tjenester. Du finner andre gratis tjenester på GeoNorge sine hjemmesider.

Trykk OK.

WMS-dataene vises nå sammen med vektordataene. Merk at dette kan ta litt tid. Applikasjonslaget vises med et eget ikon i listen.

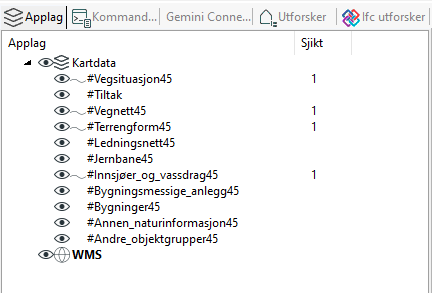

Applikasjonslag-liste med WMS

Tips

Du kan kombinere flere WMS-tjenester. Hvis du bruker en WMS-tjeneste som ikke dekker hele modellområdet, blir de udekkede områdene gjennomsiktige, slik at underliggende bakgrunnsbilder vises.

Opprette applikasjonslag for WFS¶

Velg Opprett... på hurtigmenyen til applikasjonslag-listen.

Huk av for WFS-klient og skriv inn WFS Eiendomsteig som lagnavn.

Trykk OK.

Trykk på WFS... i arkfanen for applikasjonslag.

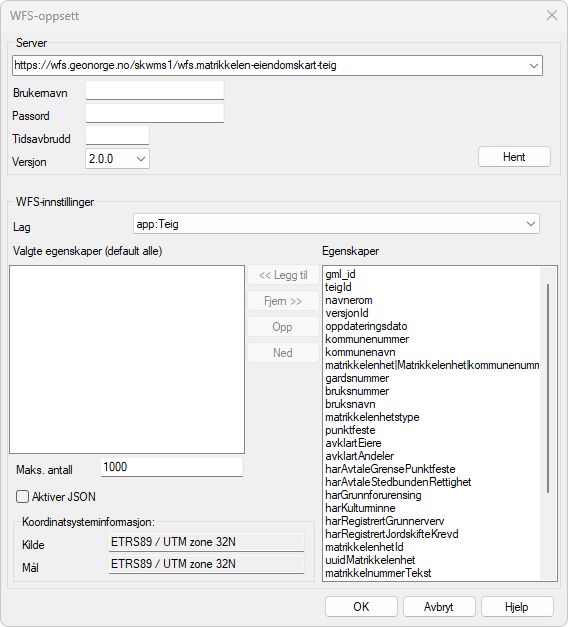

WFS-applag egenskaper

Aksepter standard tjeneste.

Trykk Hent.

Velg laget app:Teig.

Trykk OK.

Eiendommer lastes nå ned midlertidig innenfor terrengmodellområdet (data lastes hver gang du åpner tegningen eller endrer området).

Siden dette er en WFS-tjeneste, er det vektordata med egenskaper som blir tilgjengelig. Du kan klikke på dataene og få opp geometri og egenskaper, som i et standard applikasjonslag.

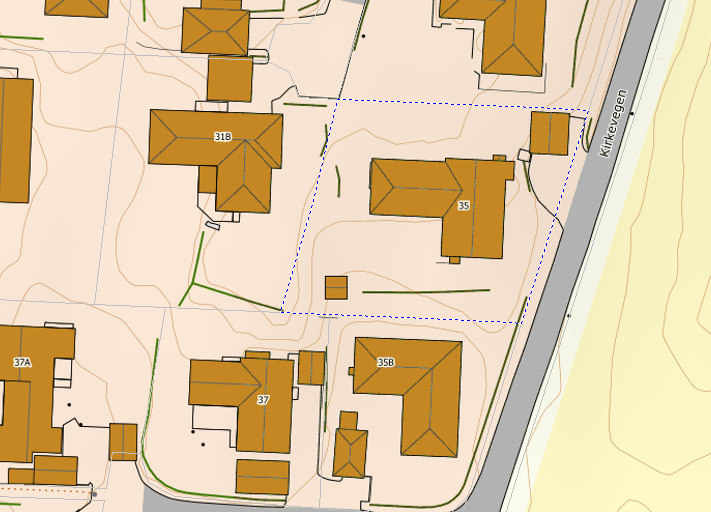

WFS-data

Opprette WCS-applikasjonslag¶

Tilsvarende kan du opprette et WCS-applag. Kartverket sin tjeneste er standardvalg og tilbyr en høydemodell direkte som en strømmetjeneste.

Merk

WCS (Web Coverage Service) er spesielt nyttig for å hente rasterdata, som høydemodeller.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning¶

Velg Fil - Lukk.

Svar Ja for å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program¶

Velg Fil - Avslutt.

Svar Ja for å lagre.

Dette lukker prosjektet og avslutter programmet.
