Oppgave 1.4 - Navigere i modellen (plan og 3D)

Oppgavebeskrivelse

I denne oppgaven skal du bli kjent med navigering i plan- og 3D-visning.

Du skal også lære hvordan programmet beregner terrenggridet (XYZ-koordinater for rutenettet til et terrengsjikt).

Oppgaven forutsetter at du har gjort oppgave 1.3.

Løsningsforslag

Se vår YouTube-kanal Construction by Volue for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain og bytt til prosjektet KO10 hvis du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

I denne oppgaven bruker vi tegning 001.

Marker tegning KO104001 Prosjektdata i prosjektmenyen. Trykk Åpne.

Navigere i planvisning

Det er enkelt å undersøke tegningen med midterste musetast.

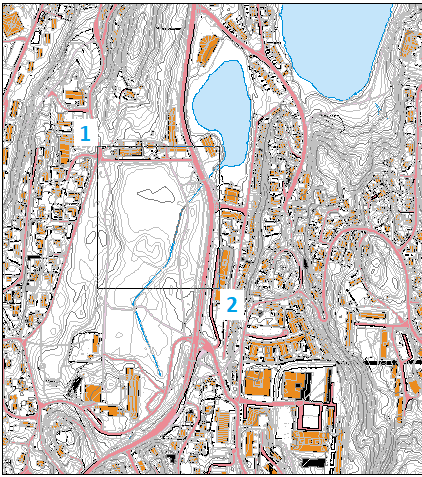

Pek på punkt 1 og trykk ned midterste musetast.

Flytt markøren til punkt 2 mens du holder nede midterste musetast. Markøren byttes ut med forstørrelsesglass og et dynamisk rektangel som brukes til å ringe inn den delen av tegningen som skal forstørres. Slipp midterste musetast i punkt 2, og den markerte delen av tegningen blir forstørret til å passe hele skjermen.

Dobbeltklikk med midterste musetast for å vise hele kartet på skjermen igjen.

Enkeltklikk gir forrige utsnitt (med unntak av når du har valgt å vise alt med dobbeltklikk).

Du kan også zoome inn/ut ved å rulle på midterste musetast.

Panorering gjør du ved å trykke ned midterste musetast og flytte musen litt opp først (en pil ved siden av panoreringssymbolet antyder dette). Alternativt kan du trykke ned og holde venstre musetast et lite øyeblikk til panoreringssymbolet dukker opp.

En tegning kan også presenteres som en 3D-modell i flere detaljnivåer.

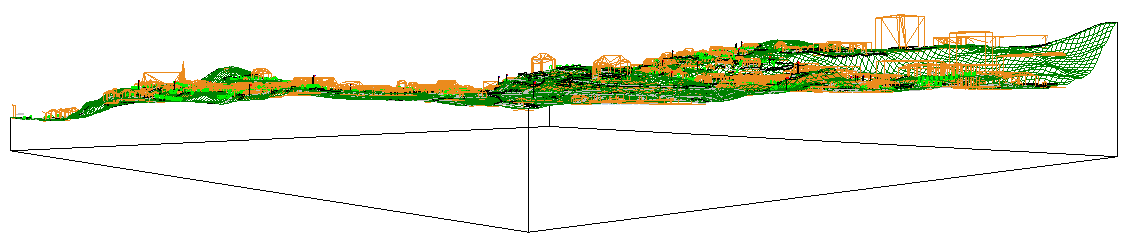

Navigere i 3D-visning

Når det er markert (lys blå) bakgrunn i ikonet for Opprett/bytt til planvisning på verktøylinjen, betyr dette at du er i planvisning. Du kan opprette eller bytte til 3D-visning når ønskelig.

Klikk på ikonet for Opprett/bytt til 3D-visning på verktøylinjen.

Aktiver ikonet for Bruk perspektivisk fremstilling på verktøylinjen hvis modellen ses ovenfra.

Slå på Vis terrenggrid (G) på hurtigmeny for applag.

Dobbeltklikk med midterste musetast for å vise hele modellen på skjermen.

Merk

De svarte linjene for terrengboksen aktiveres ved å gå til Tegningsinnstillinger og huke av for Vis område med farge og Vis område med boks i 3D.

Trykk venstre musetast for å få opp symbolet for omløpsbanemodus:

Hold venstre musetast inne og flytt musepekeren for å rotere modellen. Ønsker du å se nærmere på et bestemt objekt, venstreklikk ved dette.

Hold inne midterste musetast og flytt musepekeren for å bevege deg opp og ned. Venstre musetast skifter også til denne funksjonen hvis du holder musen i ro og holder inne venstre musetast over litt tid.

Dobbeltklikk med midterste musetast for å vise hele modellen på skjermen igjen.

Du skal nå plassere deg i modellen ved å peke på det punktet du vil se mot og det punktet du vil stå i.

Klikk på ikonet for Inngi siktepunkt og kameraposisjon på verktøylinjen.

Pek på punkt 1 og trykk ned venstre musetast for å markere siktepunkt.

Flytt markøren til punkt 2 og trykk venstre musetast for å markere kameraposisjon.

Merk

Hvis du høyreklikker etter å ha flyttet musepekeren til punkt 2, får du opp dialog med felt for koordinater (XYZ). I dialogen kan du legge inn verdier manuelt.

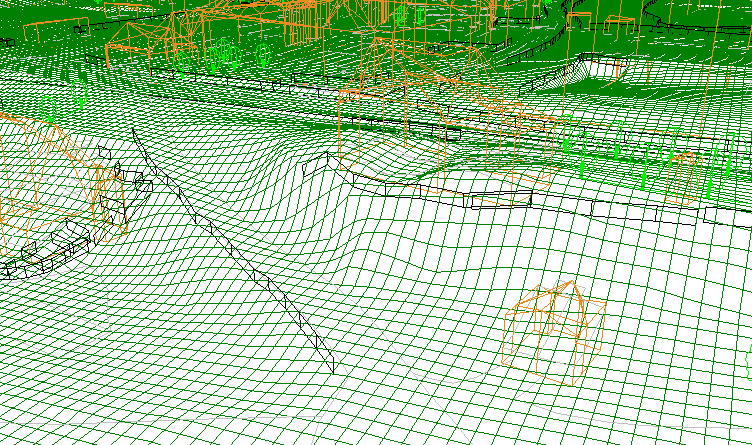

Terrenggrid

Du kan selv sette tettheten til terrenggridet (både for beregning og visning på skjermen). Høy tetthet er viktig for ulike beregninger, masseberegning og profilgenerering. For 3D-visualisering kan du klare deg med mindre tetthet.

Gridtettheten skal illustreres i 3D-visning.

Bytt til 3D-visning.

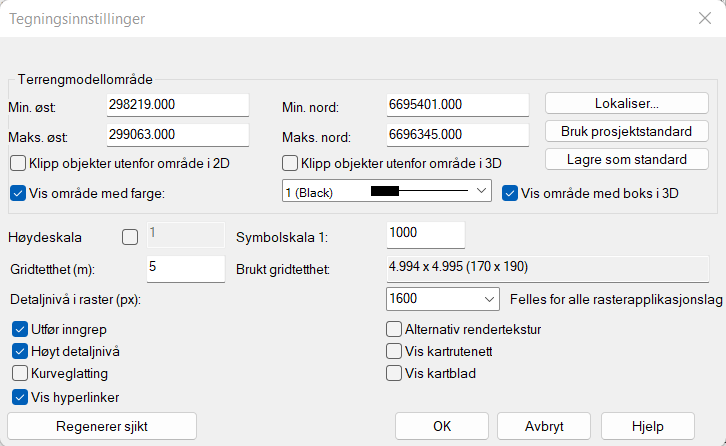

Klikk på ikonet Tegningsinnstillinger... på verktøylinjen.

Skriv inn 1 i feltet for Gridtetthet (m).

Trykk OK.

Terrenget blir illustrert (grønt rutenett) med høyere tetthet.

Sett tettheten tilbake til 5 og trykk OK.

Du er nå tilbake til samme presentasjon som da du åpnet tegningen.

Bytt til planvisning.

Størrelsen på terrengmodellområdet kan du også styre selv. Etter import av et digitalt kart vil programmet som standard foreslå et terrengmodellområde som dekker alle dataene. Hvis den totale modellen er stor, kan du velge et mindre utsnitt og dermed bevege deg raskere rundt i 3D-modellen.

Klikk på Tegningsinnstillinger... på verktøylinjen.

Huk av for Vis område med farge.

Trykk Lokaliser...

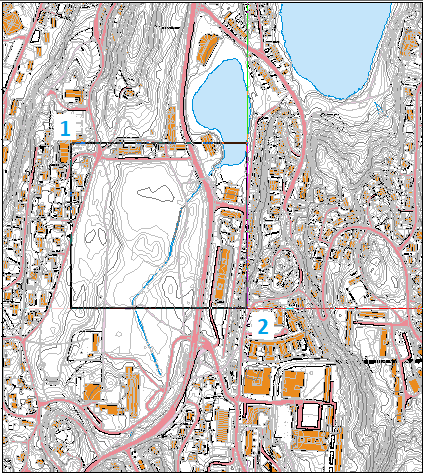

Pek på punkt 1 og trykk venstre musetast. Slipp venstre musetast, flytt markøren til punkt 2 og trykk venstre musetast en gang til.

Du har nå bestemt en mindre størrelse på terrengmodellområdet i tegningen, det vil si det området hvor programmet beregner terrenggridet. Terrengmodellområdet er markert med et rektangel.

Trykk OK i dialogen.

Bytt til 3D-visning og se effekten av endret terrengmodellområde i 3D-visning.

Gå til Tegningsinnstillinger... igjen, og velg Bruk prosjektstandard og deretter OK. Terrengmodellområdet er nå tilbakestilt til slik det var rett etter import av kartdataene.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja for å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja for å lagre.

Dette lukker prosjektet og avslutter programmet.
