Oppgave 1.1 - Opprette nytt skyprosjekt lagret i Gemini Connected

Oppgavebeskrivelse

I oppgave 1.1 skal du opprette et nytt Gemini Terrain-prosjekt KO10 (KursOppgaver 1.0), som lagres som et skyprosjekt i et Gemini Connected-prosjekt.

Forutsetninger for å løse oppgaven

• Organisasjonen din må ha aktivert Gemini Connected

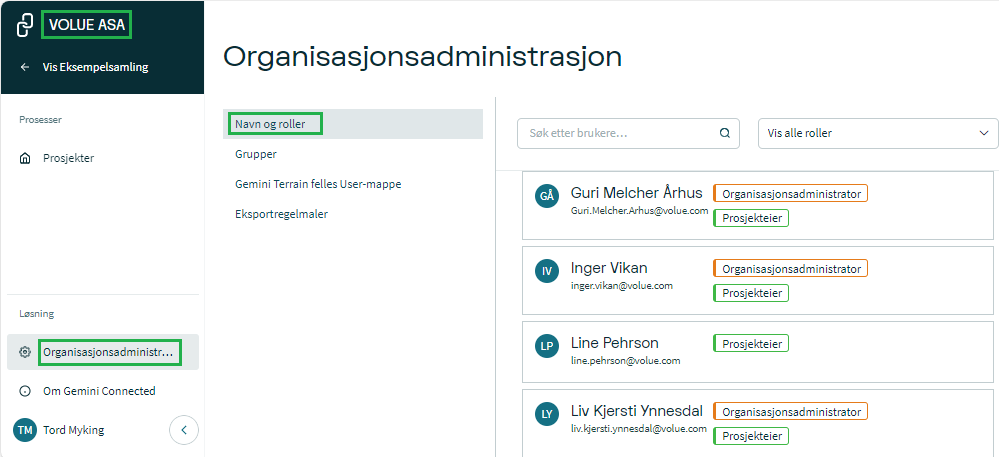

• Brukeren din må være tildelt rollen Prosjekteier under Organisasjonsadministrasjon (trykk på organisasjonsnavnet øverst til venstre), for å ha rettigheter til å opprette prosjekter:

Merk

Er ikke Gemini Connected aktivert i ditt firma, finner du informasjon og link til aktivering her: https://www.volue.com/products-and-services/gemini-connected.

Merk at webløsningen er i kontinuerlig utvikling, slik at funksjoner og navn kan være endret.

Merk

Oppgave 1.2 viser hvordan du oppretter et lokalt prosjekt.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Opprette nytt prosjekt i Gemini Connected

prosjekt Du starter med å opprette Gemini Connected-prosjektet som Gemini Terrain-prosjektet skal lagres i.

Åpne nettleseren din, f.eks. Google Chrome.

Gå til https://connected.geminisuite.com

Logg inn som din bruker for Gemini Connected, tilsvarende brukeren i f.eks. Office365.

Trykk på Vis siste prosjekt øverst til venstre.

Merk

Finnes det allerede Gemini Connected-prosjekter i organisasjonen, trykk på det eksisterende prosjektnavnet og velg Velg prosjekt på samme sted.

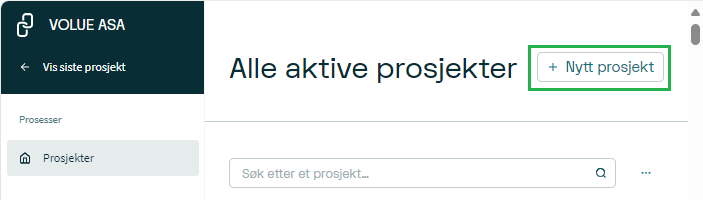

Trykk på Nytt prosjekt.

Inngi Prosjektnavn og Prosjektnummer som vist nedenfor.

I denne oppgaven legger du ikke til noen tjenester.

Trykk Opprett nytt prosjekt.

Prosjektet er nå opprettet, og webløsningen navigerer til siden Prosjektadministrasjon.

Stå i fanen Rolletildelinger i menyen til venstre.

Du er det eneste prosjektmedlemmet, og kan nå legge til flere prosjektmedlemmer og tilordne roller til disse.

Du har allerede rollen Prosjektadministrator, som er nødvendig for å opprette og koble et Gemini Terrain-prosjekt til Gemini Connected-prosjektet.

For å lagre data i prosjektet og jobbe videre i det, må du også være *Stikningsingeniør. Trykk på pilen til høyre for navnet ditt, og menyen utvides.

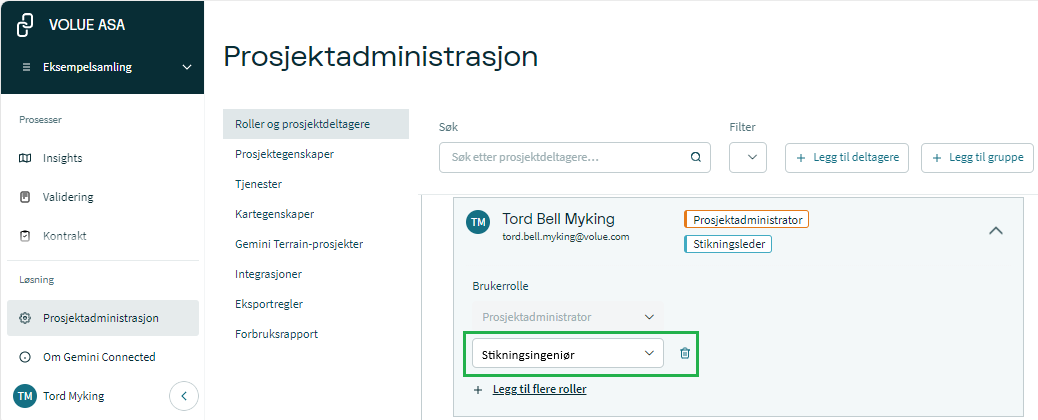

Trykk på Legg til annen rolle.

Velg Stikningsingeniør fra nedtrekksmenyen.

Du har nå de rollene som behøves for å jobbe videre i Gemini Terrain.

Merk

Et Gemini Connected-prosjekt kan også opprettes ved å overføre et anbud fra Gemini ProAdm og slik etablere et Gemini Connected-prosjekt som inneholder en kontrakt med kontraktposter- og beskrivelser, eller direkte fra prosjektmenyen i Gemini Terrain. Webløsningen brukes til å administrere tilganger uavhengig av fremgangsmåte.

Opprette prosjekt i Gemini Terrain som lagres i Gemini Connected-prosjektet

Start Gemini Terrain.

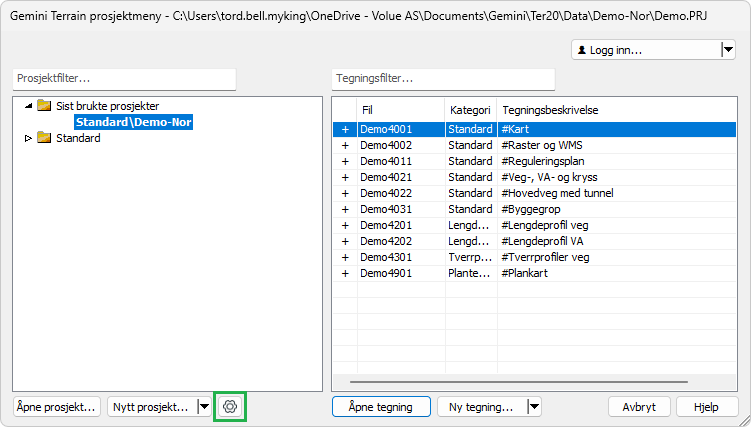

Du vil bli møtt av Gemini Terrain prosjektmeny.

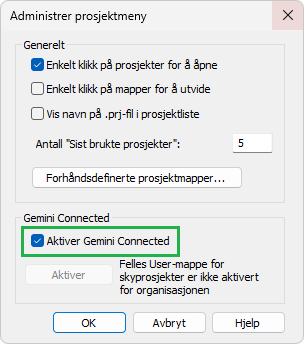

Trykk på tannhjul-ikonet med tooltip Administrer prosjektmeny

Ved første gangs bruk må du her huke av for Aktiver Gemini Connected.

Trykk OK.

Logg inn i Gemini Connected i Gemini Terrain ved å trykke på Logg inn... øverst til høyre i prosjektmenyen.

Inngi Brukernavn og trykk OK.

Inngi Passord og trykk Logg på.

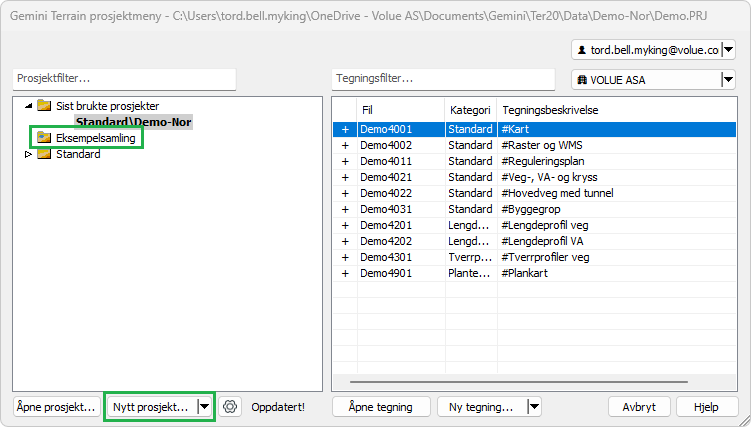

Når du er innlogget ser du at Gemini Connected-prosjektet du lagde i webløsningen, vises i prosjektlisten til venstre.

Trykk Nytt prosjekt... nederst til venstre i dialogen for å opprette et nytt prosjekt.

Trykk OK for å avslutte nåværende prosjekt.

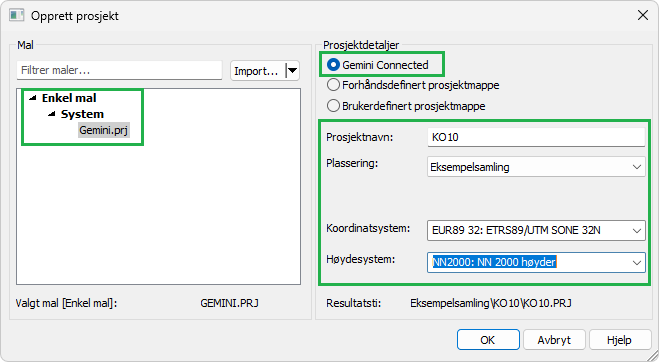

Velg Gemini.prj under enkel mal som gir deg standardforslag til tegninger i prosjektet.

Huk av for Gemini Connected under prosjektdetaljer, for å angi hvor prosjektet skal lagres.

Inngi KO10 i feltet Prosjektnavn og velg Gemini Connected-prosjektet Eksempelsamling i nedtrekksmenyen for plassering.

Velg Gemini Connected-prosjektet Eksempelsamling

Velg Koordinatsystem og Høydesystem og trykk OK.

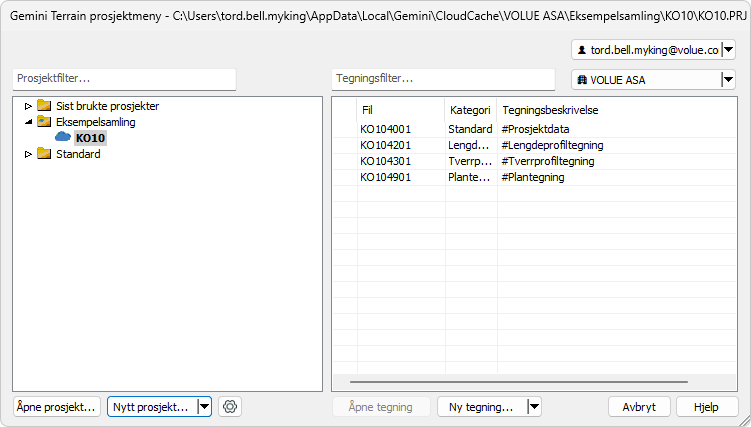

Gemini Terrain-prosjektet, heretter kalt "skyprosjektet", er nå opprettet, og ligger lagret i Gemini Connected.

Merk

Gemini Connected bruker noen sekunder på å etablere skyprosjektet i Gemini Connected. Dersom du forsøker å redigere prosjektinformasjonen i løpet av denne tiden, vil du bli informert om dette.

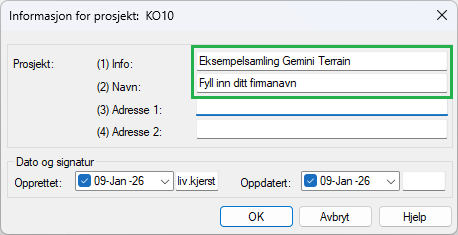

Høyreklikk på prosjektet og velg Rediger prosjektinformasjon....

Skriv inn følgende prosjektinformasjon i feltene:

Disse opplysningene skrives senere automatisk ut i tittelfeltet på tegninger knyttet til prosjektet.

Trykk OK og du kommer tilbake til prosjektmenyen.

Når du opprettet prosjektet la programmet i dette tilfellet inn tomme tegninger fra malen som du kan bruke direkte.

Hver tegning (BIM-fil) får navn etter en fast navnekonvensjon. De fire første tegnene er prosjektnavnet. Påfølgende firetall (4) er programmet sin kode og kan ikke endres av bruker. De tre siste tallene er tegningsnummeret. Totalt kan det lages opp til 999 tegninger pr. prosjekt, fra tegningsnummer 001 til 999.

Merk

Merk at prosjektmenyen er todelt, der prosjektlisten befinner seg på venstre side og tegningslisten på høyre.

Prosjektlisten inneholder prosjekter i Gemini Connected, forhåndsdefinerte prosjektmapper (mappen Standard) og liste for Sist brukte prosjekter.

Merk

Har du gjort oppgave 1.1. og fremdeles er logget inn, vil du også se Gemini Connected- og skyprosjektet fra oppgave 1.1 i prosjektmenyen din.

Du kan velge tegningsnummer ved å peke og klikke i tegningslisten eller bla i listen med piltaster.

Du kan opprette nye tegninger ved å trykke på knappen Ny tegning... til høyre under tegningslisten. Programmet foreslår neste ledige tegningsnummer, men du står fritt til å endre dette. Etter hvert som du oppretter nye tegninger, vil disse komme med i listen.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte program

Trykk Avbryt i prosjektmenyen.

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
