Oppgave 5.8 - Levere ferdigvegsdata til NVDB

Oppgaven

I oppgave 5.8 skal du lage en leveranse til NVDB i form av en SOSI-fil. Oppgaven er begrenset og tar kun for seg én objekttype, nemlig innmålte kantsteiner.

Merk

I Gemini Terrain kan du også levere data direkte til Datafangst via API. Dette forutsetter at Gemini Terrain-prosjektet er lagret som et skyprosjekt i Gemini Connected. Det vises til den generelle hjelpen for beskrivelse av dette.

Landmålere kan ha ulike rutiner for måling i felt. Noen registrerer bare nøkkelattributt i felt, mens andre registrerer mer informasjon i felt. Hvordan en velger å gjøre dette er opp til organisasjonen, men i dette eksempelet bruker du feltkoder og tildeler egenskaper i ettertid på grunnlag av disse.

I tillegg til SOSI-fil kan du også produsere en plantegning som viser hva som er målt inn.

Prinsippet i denne oppgaven blir det samme for alle objekttypene som skal til NVDB. Har du flere lag kan du eksportere alle på en gang.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Opprette nytt prosjekt

Start Gemini Terrain.

Opprett nytt prosjekt og kall det KO58 (KursOppgave 5.8).

Fremgangsmåten er detaljert beskrevet i oppgave 1.1 (prosjekt i Gemini Connected) og oppgave 1.2 (lokalt prosjekt).

Åpne tegning

I denne oppgaven velger du å bruke tegning 001.

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne.

Velg modelltype Terrengmodell og trykk OK.

Opprette NVDB asbuilt-applikasjonslag

Aktiver arkfanen for Applikasjonslag i det vertikale listefeltet.

Trykk høyre musetast i vinduet.

I menyen som kommer opp velger du NVDB - Opprett/oppdater NVDB asbuilt-applikasjonslag...

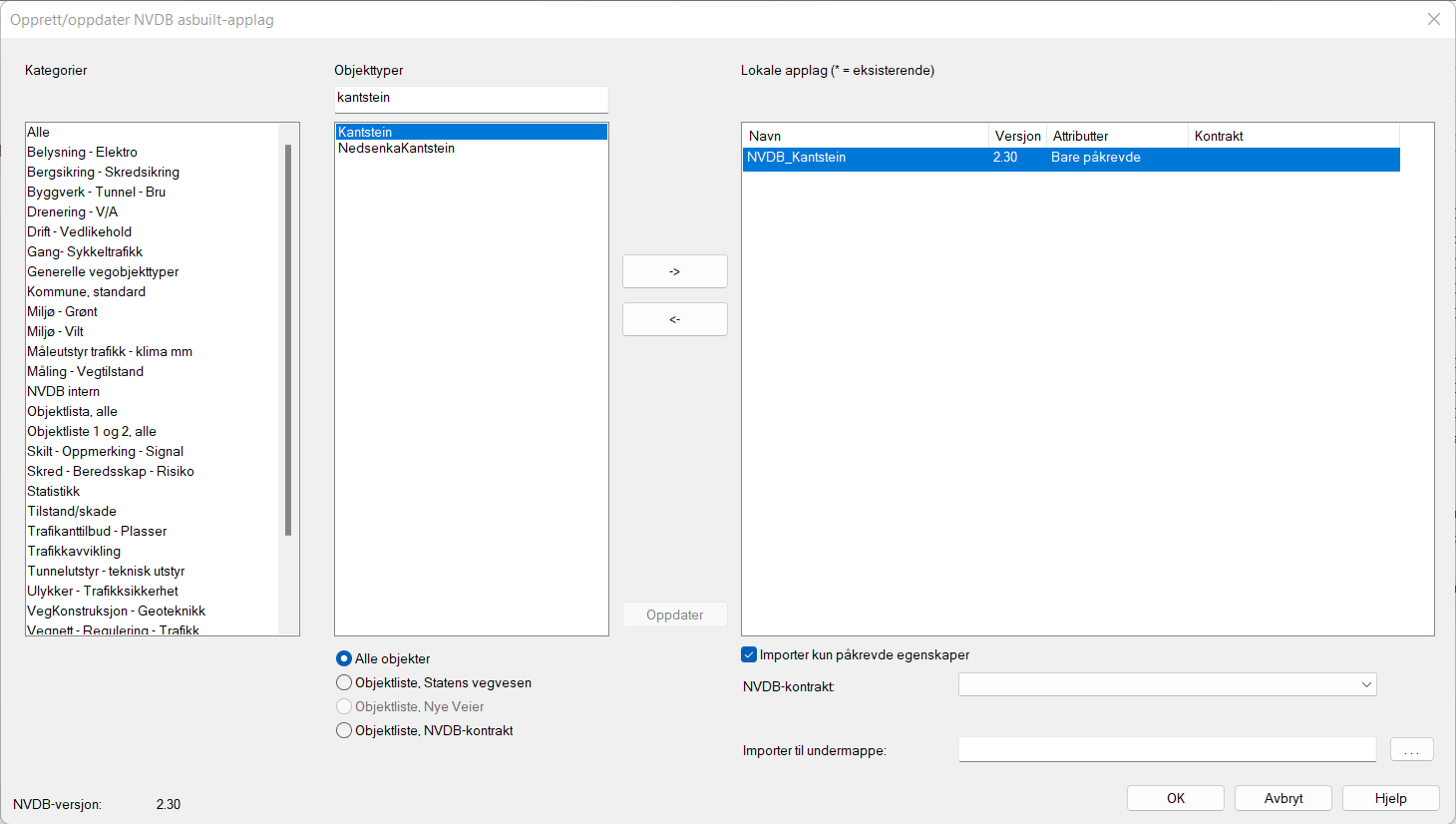

I listen til venstre skriver du inn/velger Kantstein.

Trykk på knappen -> for å overføre objektet til listen over applikasjonslag som skal opprettes.

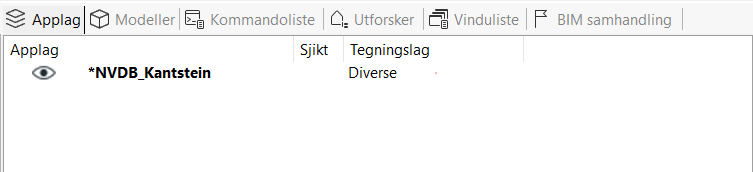

Trykk OK og applikasjonslaget opprettes.

Tips

Bruk metoden for å opprette alle applikasjonslag for NVDB i én operasjon.

Åpne egenskapsdialogen for applikasjonslaget ved eksempelvis å dobbelklikke på det.

Aktiver fanen Import/eksport.

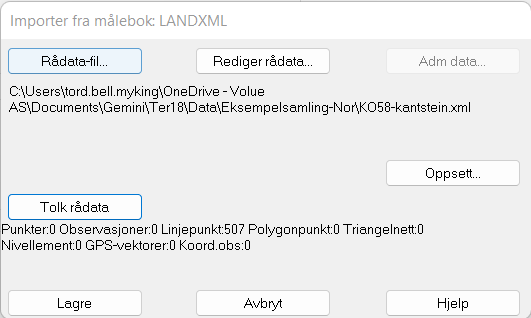

Trykk Import målebok...

Trykk Oppsett...

Velg LandXML i listen og trykk OK.

Trykk Rådatafil...

Bla til mappen ...\Data\Eksempelsamling-Nor.

Merk filen KO58-kantstein.xml og trykk Åpne.

Trykk Tolk rådata.

Trykk Lagre.

Trykk OK i egenskapsdialogen og dobbeltklikk på midterste musetast for å se hele kartet i skjermen.

Legge inn egenskaper

Måledataene ligger nå som linjer i det horisontale listefeltet. Du skal nå legge inn egenskaper.

Alle linjene skal ha følgende egenskaper:

• DATAFANGSTSDATO: 20161220
• MÅLEMETODE: 10
• NØYAKTIGHET: 5
• SYNBARHET: 0
• H-MÅLEMETODE: 10
• H-NØYAKTIGHET: 5
• NVDB_OBJTYPE: Kantstein_9
• Materialtype_1092: 3591 Granitt
• Etableringsår_10315: 2016

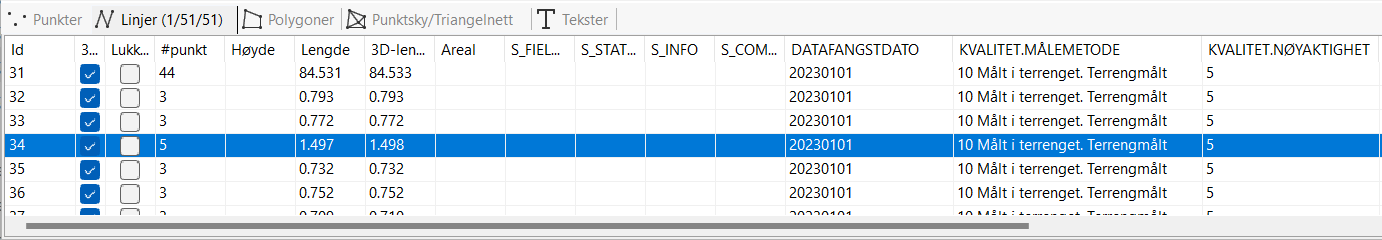

Merk alle linjene i det horisontale listefeltet.

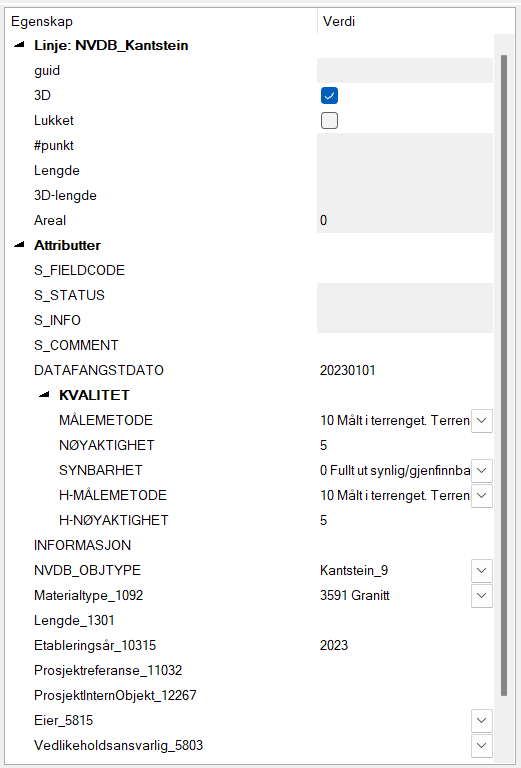

Skriv inn verdier for DATAFANGSTDATO, KVALITET og Byggeår_10315 i egenskapsvinduet. For NVDB_OBJTYPE og Materialtype_1092 bruker du nedtrekksmeny med predefinerte verdier.

Du ser at listen blir oppdatert med nye verdier.

Eksportere til SOSI

Merk applikasjonslaget for kantstein, trykk høyre musetast og velg Eksport - Eksporter andre format...

Merk

Applikasjonslagsmalene for NVDB inneholder et eksportdirektiv som gjør at applikasjonslagene alltid blir eksportert i SOSI-versjon 8.1, uavhengig av hva som velges i dialogen nedenfor.

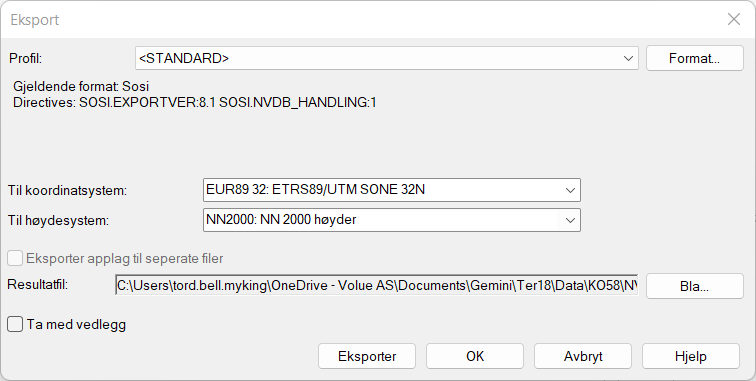

Trykk på Format....

Sjekk at format er SOSI og trykk Formatoppsett....

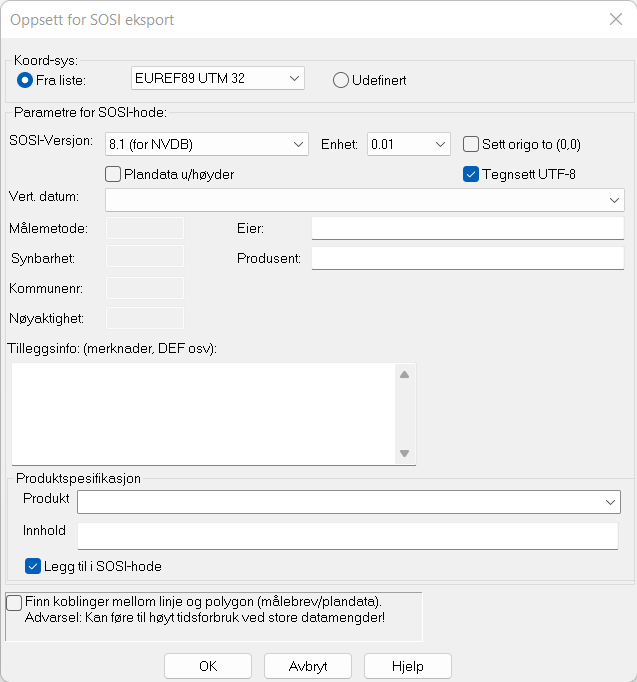

Fyll ut dialogen som nedenfor.

Trykk OK.

Trykk OK.

Trykk Bla…

Gi inn navnet: KO58_NVDB_Kantstein og trykk Åpne.

Trykk Eksporter.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
