Oppgave 5.2 - Høste stikningsdata fra fagmodell VA¶

Oppgaven¶

I denne oppgaven skal du importere en fagmodell for VA. Prinsippet blir det samme for andre fagmodeller, med unntak av veg som vanligvis leveres som et VIPS-prosjekt.

Løsningsforslag¶

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Opprette nytt prosjekt¶

Start Gemini Terrain.

Opprett nytt prosjekt og kall det KO52 (KursOppgave 5.2).

Fremgangsmåten er detaljert beskrevet i oppgave 1.1.

Opprette og åpne ny tegning¶

Du velger å bruke tegning 300.

Denne eksisterer ikke i prosjektmenyen, så du må legge til denne.

Trykk Opprett... og skriv 300 i feltet for Tegningsnr. i dialogen.

Trykk OK og du får opp dialogen for å legge inn tegningsinformasjon.

Skriv inn Fagmodell VA og drenering i første felt.

Trykk OK og du er tilbake i prosjektmenyen.

Trykk Åpne.

Velg modelltype Terrengmodell og trykk OK.

Merk

Dersom du aksepterer modelltype Presentasjonstegning, kan dette endres etterpå til Terrengmodell. 1. Gå til fanen for Utforsker i det vertikale listefeltet, høyreklikk på KO524300 (nivå 2) og velg Egenskap 2. Endre til Terrengmodell og trykk OK

Importere fagmodell VA¶

Velg Fil - Import...

Bla til ..\Data\Eksempelsamling-Nor

Merk filen KO52_Fagmodell_VA.dwg og trykk Åpne.

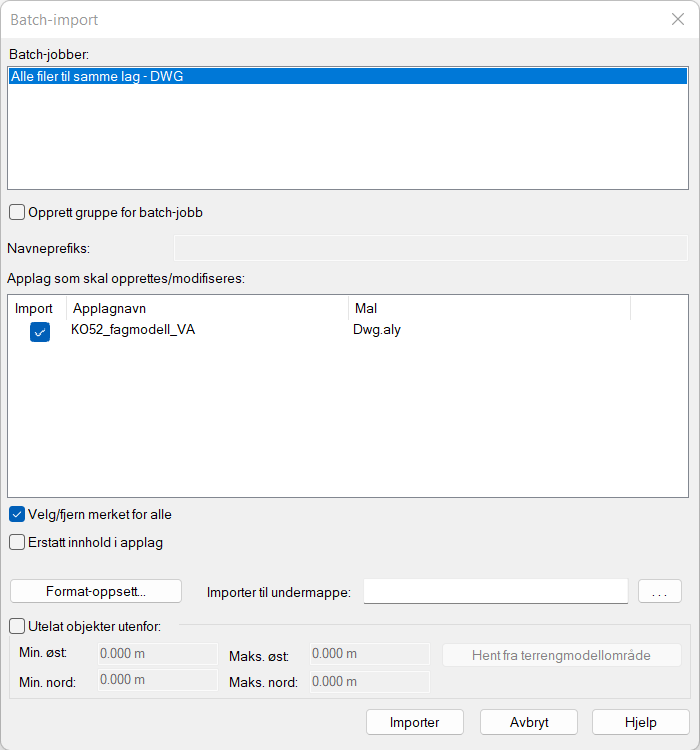

Dialog for batchimport

Trykk Format-Oppsett...

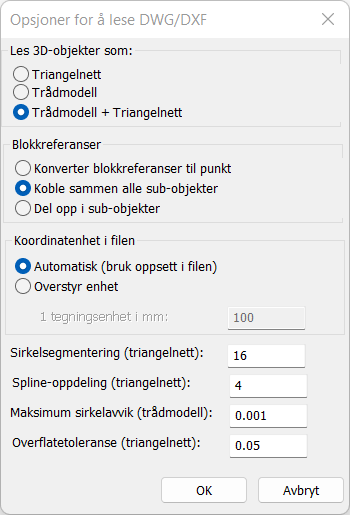

Oppsett for batchimport

Sjekk innstillingene, blant annet at Automatisk er valgt for koordinatenhet, og trykk OK.

Trykk Importer...

Svar Nei til å velge transformasjon.

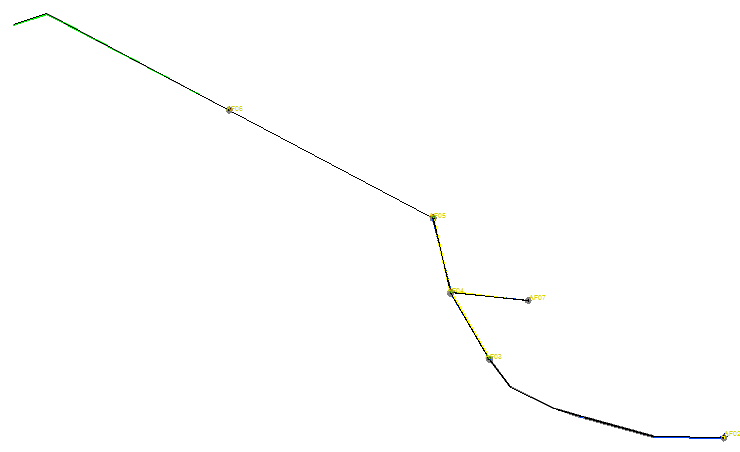

Planvisning av importert VA-modell

Denne modellen inneholder både stikningsgrunnlag (linjer) og volumer (triangelnett) for 3D-visualisering. Før du skal høste stikningsdata, skal du undersøke modellen både i plan og 3D.

Klikk på ikonet Opprett/bytt til 3D-visning på verktøylinjen. Aktiver ikonet for Bruk perspektivisk fremstilling.

Bruk funksjonene for 3D-navigering til å se nærmere på modellen. Du kan også slå på rendering.

3D-visning av importert VA-modell

Bytt tilbake til planvisning.

Høste stikningsdata¶

Før du høster stikningsdata, skal du slå av lag som ikke er interessante. DWG-filer som skal inn i en samordningsmodell, har gjerne en definert lagstruktur. I dette eksempelet inneholder alle lag som begynner med en femsifret kode (feltkode/objektkode) stikningsgrunnlaget.

Velg ikonet Vis lag... på verktøylinjen.

Velg Type Bygg oppe til venstre i dialogen.

Klikk på kolonnen for Navn for å sortere lagene i listen.

Merk alle lag som ikke begynner med en femsifret kode, pek på øyet og venstreklikk for å slå de av.

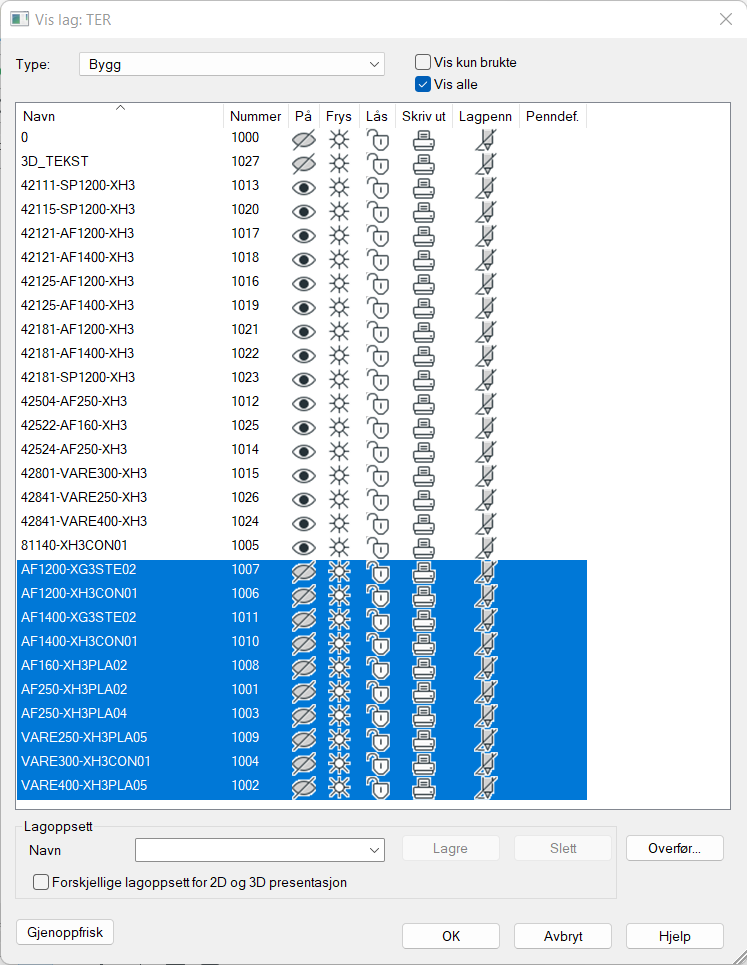

Dialog for lagvisning

Trykk OK.

Disse linjene kan du nå eksportere til ulike eksterne format og målebøker. Ønsker du å eksportere alle linjene i laget, kan du gjøre dette via egenskapsdialogen til applikasjonslaget. I dette tilfellet skal du kun eksportere et utvalg.

Merk linjen i skjermen ved å peke og trykke venstre musetast.

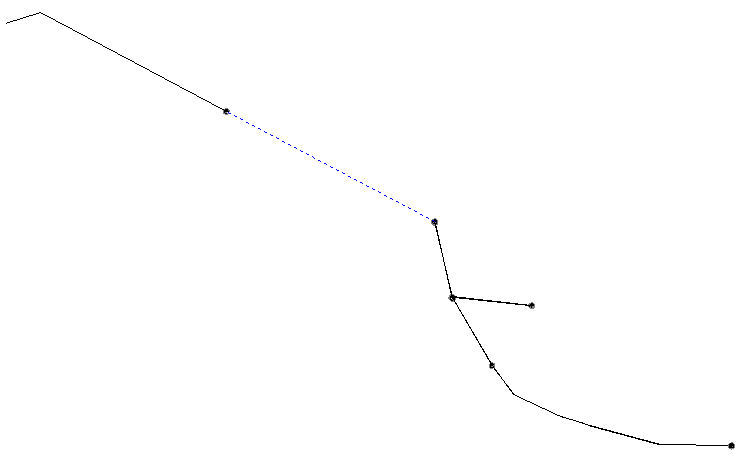

Planvisning med merket linje for utstikning

Merk applikasjonslaget i listen, trykk høyre musetast og velg Eksport - Eksporter utvalg til felt...

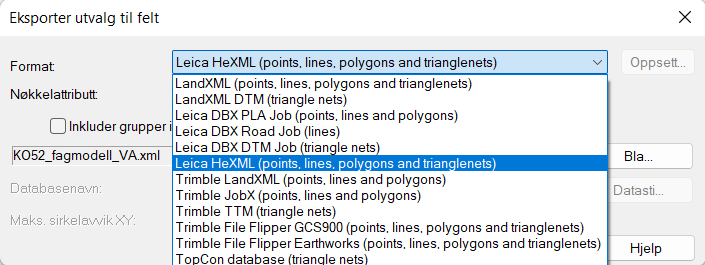

Dialog for eksport til felt

Velg format for ditt måleutstyr og trykk Eksporter.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning¶

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte programmet¶

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
