Oppgave 3.2 - Dokumentere tomtekvalitet¶
Oppgaven¶
På grunnlag av FKB-dataene skal du finne de områdene som egner seg best for bebyggelse ved hjelp av helningskart, eksposisjonskart og sol/skyggekart.
Note
Merk at denne analysen ikke er uttømmende. Andre tema vil også typisk inngå i en slik analyse, eksempelvis grøntstruktur, synlighet, etc.
Oppgaven forutsetter at du har gjort oppgave 3.1.
Løsningsforslag¶
Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.
Åpne prosjekt¶
Start Gemini Terrain.
Velg prosjekt KO30 dersom du får opp prosjektmenyen for et annet prosjekt.
Opprette ny tegning¶
I denne oppgaven velger du å bruke tegning 002.
Tegningen eksisterer ikke i listen, så du må opprette denne.
Trykk Opprett... og du får opp dialogen for å angi tegningsnummer.
Skriv 002 i feltet for Tegningsnummer.
Trykk OK... for å åpne informasjonsdialogen.
Skriv inn Landskapsanalyse i første felt.
Trykk OK og du er tilbake i prosjektmenyen.
Åpne tegning¶
Merk tegning 002 Landskapsanalyse i listen og trykk Åpne.
Aksepter modelltype Terrengmodell og trykk OK.
Dette åpner tegningen med menyer for terrengmodell.
Legge til eksisterende applikasjonslag¶
Pek i applikasjonslaglisten, trykk høyre musetast og velg Legg til.... Marker alle applagene.
Trykk Åpne og lagene kommer opp i listen og kartet vises i skjermen.
Importere begrensning for analyseområde¶
Velg Fil - Import... og velg filen KO31-analyseområde.sos.
Bruk batch-jobben Reguleringsplanforslag (SOSI-koder ver 4.3).
Merk laget Rp43_Planområde i listen og velg Gi nytt navn... på høyre musetast.
Skriv inn Analyseområde og trykk OK.
Opprette applikasjonslag for analysene¶
Trykk høyre musetast i arkfanen for applikasjonslag.
I menyen som kommer opp velger du Opprett....
Trykk på knappen med tre prikker for å velge mal.
Velg malen Helningskart.aly fra mappen Fabrikkstandard (Sys) og trykk OK.
Trykk OK... i dialogen for å opprette applag.
Trykk OK i egenskapsdialogen.
Du har nå opprettet laget for Helningskart.
Gjenta så operasjonen slik at du får inn lagene:
- Eksposisjonskart
- SolSkyggekart
- Tomtekvalitet
Det vertikale listefeltet skal nå se slik ut:
Når du har mange applikasjonslag som spenner flere typer data, kan det være en fordel å gruppere dem for lettere holde oversikt. Dette gjøres ved å holde inne tasten [Ctrl] eller [Shift] for å merke applagene og deretter høyreklikke og velge Lag gruppe.
Gjør dette for de fire lagene du nettopp opprettet og kall gruppen Analyselag.
Gjør det samme for kartgrunnlaget, og kall gruppen Kartgrunnlag.
Note
Grupper gjør det mulig å sortere applag for å holde best mulig oversikt. Hensiktsmessig gruppering vil variere ut fra bruksområde. I situasjonen over kunne man for eksempel hatt Terrengform40 og Vegsituasjon40 som en egen gruppe, siden disse utgjør sjiktet i terrengmodellen. Disse kunne da vært gruppen Terrengmodell mens de andre kartgrunnlagslagene kunne vært gruppen Kartgrunnlag.
Merk laget Markslag40 og trykk [V] for å slå av visning.
Dobbeltklikk på laget Analyseområde.
Gå til fanen Filter.
Slå av visning av linjeobjekt og trykk OK.
Note
Når et lag inneholder sammenfallende linje- og polygonobjekt, klarer du ikke å merke polygonobjektet i skjermen om ikke dette har flatefyll. Programmet finner linjeobjektet først. Dette kan du løse ved å filtrere bort linjeobjekter eller merke polygonet i det horisontale listefeltet.
Man kan også slå av visning av objekter ved å velge geometritypen i horisontalt listefelt og deretter trykke tasten [F] samtidig som du peker i listen. Visning slås på ved å trykke [F] igjen.
Velg Tegningsinnstillinger på verktøylinjen.
Trykk Lokaliser... og marker et terrengmodellområde som dekker analyseområdet.
Huk av for Vis område med farge.
Sett gridtetthet til 1 m.
Trykk OK.
Lage helningskart¶
Merk et av lagene som danner sjikt 1, eksempelvis laget Vegsituasjon40 og trykk [A] for å gjøre det aktivt.
Merk polygonet for analyseområdet i skjermen.
Høyreklikk i kartet og velg Lag temakart (landskapsanalyse)... på verktøy-menyen.
Slett helningsintervaller og endre tekst slik at du sitter igjen med:
- 1:10 Flatt
- 1:5 Skrånende
- 1:3,5 Bratt
Trykk Utfør.
Merk laget Helningskart, trykk høyre musetast og velg Lim inn objekter...
Huk av for Bare attributter som eksisterer i applaget og trykk OK i dialogen som kommer opp.
Merk laget Helningskart og trykk [V] for å slå av visning.
Lage eksposisjonskart¶
Merk polygonet for analyseområdet i skjermen.
Høyreklikk i kartet og velg Lag temakart (landskapsanalyse)... på verktøy-menyen.
Aktiver arkfane for Eksposisjonskart.
Trykk Utfør.
Merk laget Eksposisjonskart, trykk høyre musetast og velg Lim inn objekter...
Huk av for Bare attributter som eksisterer i applaget og trykk OK i dialogen som kommer opp.
Merk laget Eksposisjonskart og trykk [V] for å slå av visning.
Lage sol/skyggekart¶
Merk polygonet for analyseområdet i skjermen.
Høyreklikk i kartet og velg Lag temakart (landskapsanalyse)... på verktøy-menyen.
Aktiver arkfanen for Sol/skyggekart.
Trykk Rediger sol...
Huk av for Kalkuler.
Trykk Endre område.
Trykk på ikonet til høyre for Byggeplass (Site) - Navn.
Velg innstillinger for Oslo og trykk OK.
Trykk Lukk.
Velg også 21. mars kl. 17:00 og trykk OK.
Trykk Utfør.
Merk laget SolSkyggekart, trykk høyre musetast og velg Lim inn objekter...
Huk av for Bare attributter som eksisterer i applaget og trykk OK i dialogen som kommer opp.
Merk laget SolSkyggekart og trykk [V] for å slå av visning.
Vurdere tomtekvalitet med Overlay-analyse¶
Merk polygonet for analyseområdet i skjermen.
Velg Overlay-analyse på menyen Verktøy.
Tilføy applikasjonslagene SolSkyggekart, Eksposisjonskart og Helningskart.
Velg overlay-metode Union.
Huk av for Alle egenskaper unntatt referanse-id fra inndata- og overlaylag.
Trykk Utfør.
Merk laget Tomtekvalitet, trykk høyre musetast og velg Lim inn objekter...
Huk av for å kopiere Alle attributter og trykk OK.
Trykk [A] for å gjøre Tomtekvalitet aktivt.
Aktiver arkfane for polygoner i det horisontale listefeltet.
Du skal nå sortere polygonene etter egnethet. Dette er en manuell prosess der du selv setter kriteriene.
Note
Hvis polygonlisten mangler egenskapen EGNETHET må du legge til denne manuelt i dialogen for egenskaper til applikasjonslag. Situasjonen vil oppstå hvis du eksempelvis har slettet alle dataene i et lag med Slett data... i egenskapsdialogen. Husk også å velge EGNETHET som Felt 1 i presentasjonsdialogen.
I dette eksempelet velger du en tilnærming som vist nedenfor.
Merk alle polygonene, trykk høyre musetast i kolonnen for EGNETHET og velg Erstatt...
Sett alle verdiene for EGNETHET til 3 God ved å velge fra nedtrekksmenyen og trykk OK.
Klikk på kolonneoverskriften for SKYGGE for å sortere denne kolonnen.
Merk alle som er 1, trykk høyre musetast og velg Erstatt....
Erstatt EGNETHET med 2 Middels og trykk OK.
Klikk på kolonneoverskriften for HELNING for å sortere denne kolonnen.
Merk alle som er brattere enn 0.333, trykk høyre musetast og velg Erstatt....
Erstatt EGNETHET med 1 Dårlig og trykk OK.
Klikk på kolonneoverskriften for RETNINGSBESKRIVELSE for å sortere denne kolonnen.
Merk alle som er Øst, trykk høyre musetast og velg Erstatt....
Erstatt EGNETHET med 1 Dårlig og trykk OK.
Eksportere til Google Earth¶

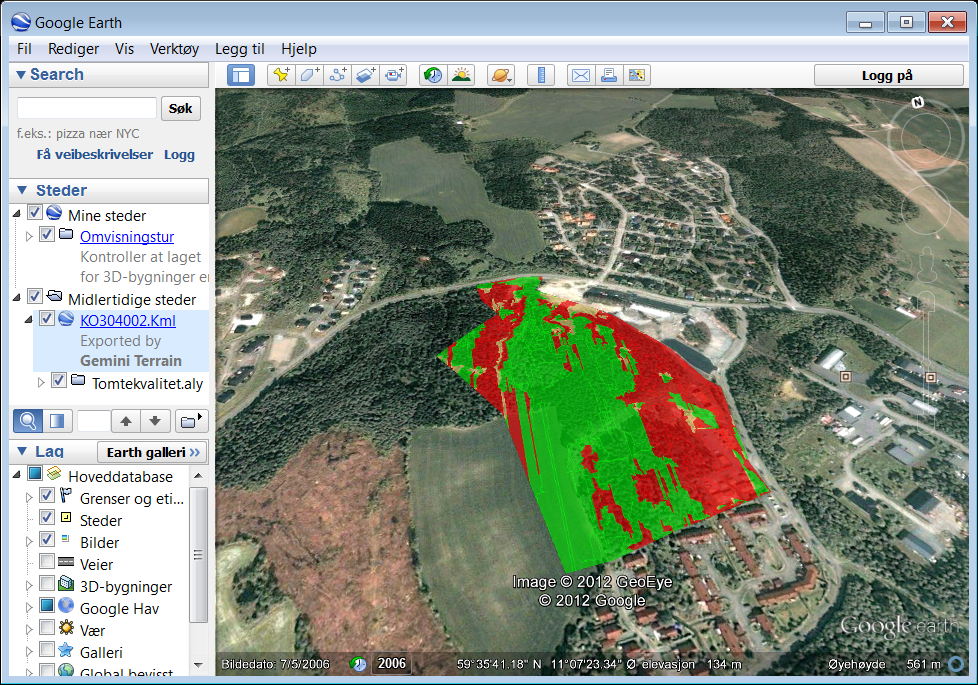

Du kan eksportere alle analysene til Google Earth.
Slå av visning av alle lag, med unntak av Tomtekvalitet.
Velg Fil - Eksport - Google Earth....
Aksepter filnavnet og trykk Lagre....
Huk av for Eksporter flater og polygoner og Start Google Earth etter eksport.
Trykk Eksporter og Google Earth starter.
Note
For at dette skal virke må du først ha lastet ned og installert Google Earth. I tillegg må du være tilkoblet internett.
3D-visualisering¶
Alle analysene kan du drapere på terrengmodellen på samme måte som ortofoto. Da må du først lage et georeferert bilde.
Slå av visning av alle applag, med unntak av Tomtekvalitet.
Velg Fil - Eksport - Bildefil....
Trykk på knappen med tre prikker til høyre for Velg fil.
Velg filtype *.bmp.
Inngi filnavn Tomtekvalitet.bmp og trykk Lagre....
Velg høy bildekvalitet og trykk OK.
Dette lager et bilde med tilhørende georeferansefil.
Opprette BGR applag for tomtekvalitet¶
Nå skal du opprette et Bgr-lag for dette bildet.
Aktiver arkfanen for Applikasjonslag i det vertikale listefeltet.
Trykk høyre musetast i vinduet.
I menyen som kommer opp velger du Opprett....
Huk av for Bgr-fil og skriv inn Bilde med tomtekvalitet som lagnavn.
Trykk OK.
Trykk på knappen Definer....
Trykk Legg til filer....
Merk filen Tomtekvalitet.bmp og trykk Åpne.
Siden det eksisterer en georeferansefil med samme navn som ortofotoet finner programmet bildet sin plassering i kartet.
Trykk Lagre.
Velg å koble sjikttypen i 3D til Topp sjikt.
Trykk OK.
Slå på visning av applagene som definerer sjikt 1.
Bildet for tomtekvalitet vises nå sammen med vektordataene. Du ser at applikasjonslag av typen BGR vises med et eget ikon i listen.
Bytt til 3D-visning.
Note
Dersom terrenggridet ikke vises i modellen, merk Vegsituasjon 40 (eller det som ligger øverst i listen over lag som definerer sjikt 1) og velg Vis terrenggrid (G).
Slå på ikonet for Rendere sjattert på verktøylinjen.
Aktiver Bruk perspektivisk fremstilling og naviger i modellen.
Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.
Avslutte tegning¶
Velg Fil - Lukk.
Svar Ja til å lagre tegningen.
Dette lukker vinduet og åpner prosjektmenyen.
Avslutte program¶
Velg Fil - Avslutt.
Svar Ja til å lagre.
Dette lukker prosjektet og avslutter programmet.
