Oppgave 2.9 - Publisere modell til Gemini Insights

Oppgaven

I denne oppgaven skal du publisere en modell fra Gemini Terrain til Gemini Insights og se på denne i webleseren.

Oppgaven forutsetter at du har gjort oppgave 1.3 og 2.4.

Løsningsforslag

I denne oppgaven velger du å bruke en eksisterende tegning og tilrettelegge den for publisering i innsynsløsningen Gemini Insights. Da kan personer som ikke har tilgang til Gemini Terrain enkelt få innsyn i modellen.

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain.

Bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne og kartet vises på skjermen.

Tilrettelegge 2D og 3D

I Gemini Insights får du støtte av ulike WMS-tjenester som bakgrunnskart i 2D. Du kan derfor utelate applikasjonlagene med bakgrunnskart fra publiseringen.

Marker alle applikasjonlagene unntatt Terrengform45 i det vertikale listefeltet og trykk på et av øye-ikonene til venstre for å slå av visning av applagene.

Merk Terrengform45 og trykk [E] på tastaturet. Dette for å åpne applaget for redigering (du kan også velge Åpen for redigering på kontekstmenyen - høyre musetast).

For å vise jord-sjiktet i 3D-modellen, må ett av applikasjonlagene som definerer sjiktet ha visningen på. Du ønsker imidlertid ikke se dataene i 2D visning.

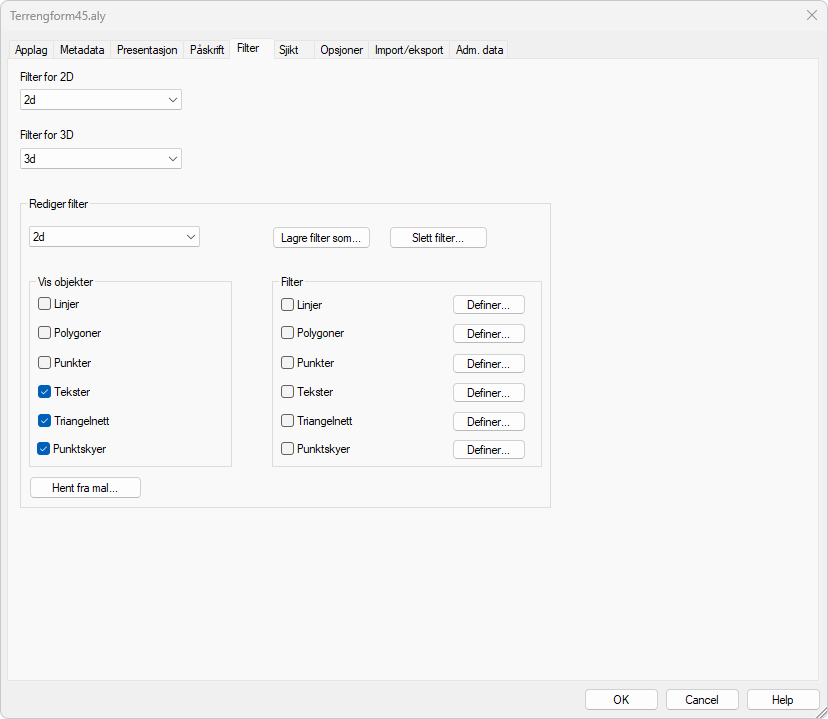

Dobbeltklikk på applikasjonslaget Terrengform45 og velg fanen Filter.

Slå av visningen av Linjer, polygoner og Punkter.

Bytt til fanen Sjikt og sjekk at det er huket av for Vis grid.

Klikk på ikonet Opprett/bytt til 3D-visning.

Sjekk at terreng-gridet og de innsatte bygningene vises.

Publisere modell til Gemini Insights

Åpne prosjektmenyen.

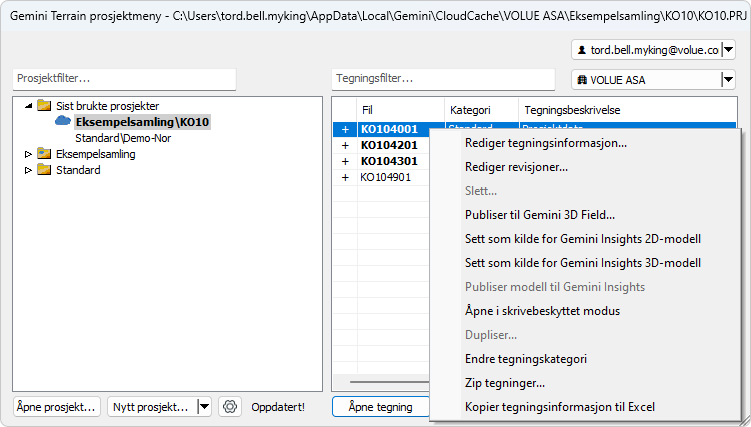

Høyreklikk på tegningen KO104001 Prosjektdata og aktiver Sett som kilde for Gemini Insights 2D-modell. Teksten M2D vises til venstre for tegningsnavnet, som indikerer at tegningen skal publiseres i 2D.

Høyreklikk på tegningen KO104001 Prosjektdata igjen og aktiver Sett som kilde for Gemini Insights 3D-modell. En M vises til venstre for tegningsnavnet, som indikerer at tegningen skal publiseres både i 2D og 3D.

Høyreklikk på tegningen KO104001 Prosjektdata igjen og velg Publiser modell til Gemini Insights.

Svar OK og Lagre tegningen i meldingene som vises.

Når publiseringen starter, vises den nye kolonnen Publisere i tegningslisten. Når denne viser teksten Suksess, er publiseringen utført både til 2D og 3D.

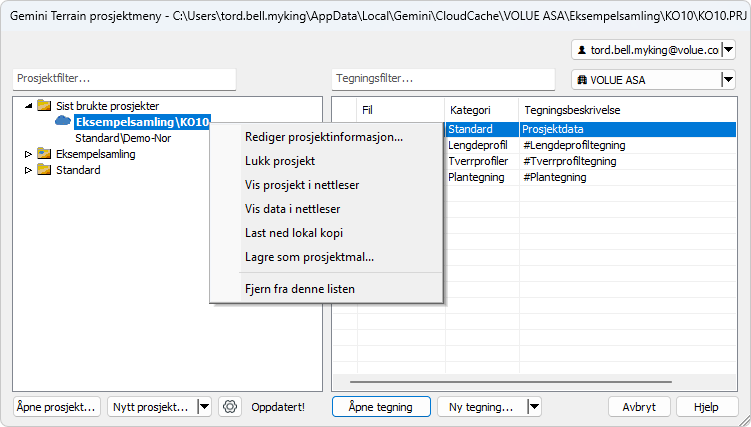

Høyreklikk på prosjektet KO10 og velg Vis prosjekt i nettleser. Dette er en av mange snarveger mellom Gemini Terrain og webløsningen for Gemini Connected.

Logg inn i webløsningen med den samme brukeren som du er pålogget med i Gemini Terrain.

Bytt til prosessen Insights i menyen til venstre.

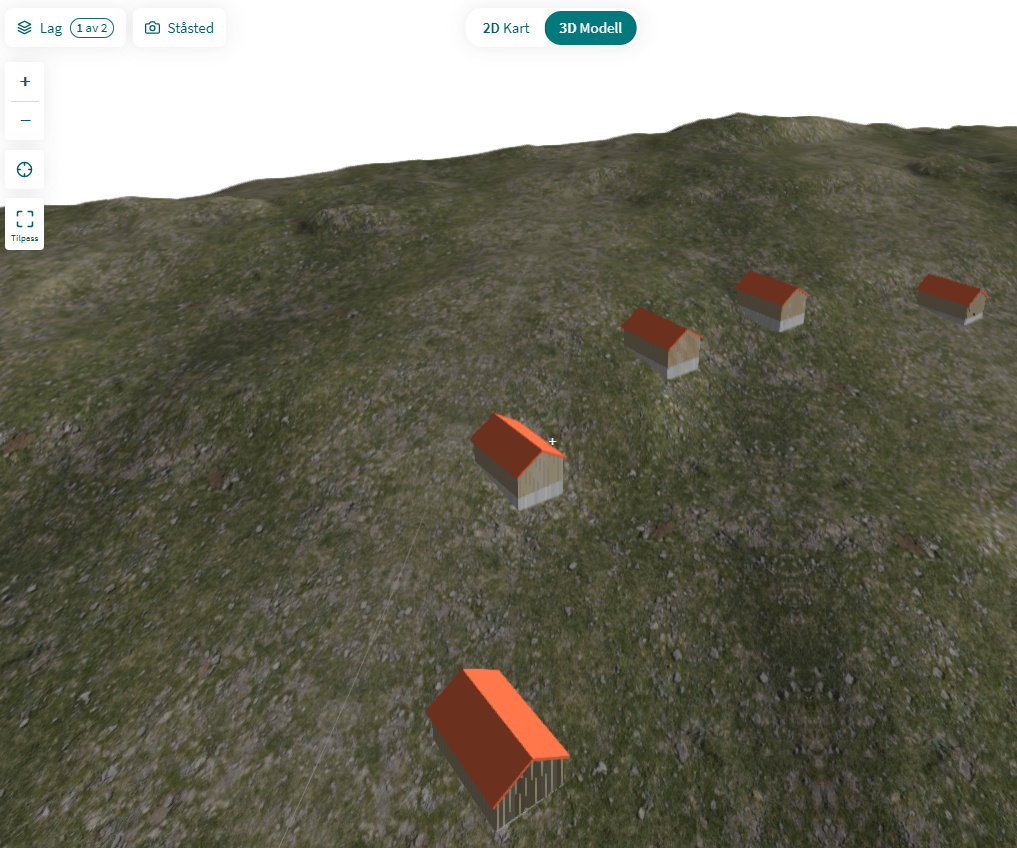

Bruk knappene øverst i skjermen for å bytte mellom 2D- og 3D-visning, og musen til å navigere med.

Tip

Bakgrunnskart for Gemini Insights i 2D kan byttes under Prosjektadministrasjon - Kartegenskaper. Gemini Insights er tilgjengelig for alle prosjektmedlemmer. Forsøk å legge en kollega til i prosjektet med rollen Observatør.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller logge ut og avslutte programmene.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
