Oppgave 2.8 - Produsere tverrprofiltegninger

Oppgaven

I denne oppgaven skal du produsere en presentasjonstegning med tittelfelt for tverrprofilene du genererte i oppgave 2.6.

I denne oppgaven bruker du ikke standardark for tverrprofiler, men manuelle ark og innsetting av plassholdere for tverrprofiler. I oppgave 4.5 vises eksempel på bruk av standard tverrprofilark.

Oppgaven forutsetter at du har gjort oppgave 2.6.

Løsningsforslag

I denne oppgaven velger du å bruke et manuelt ark og sette inn tverrprofilvinduer på dette. Du kan da sette mange tverrprofilvindu på samme ark. Du kan også bruke standardiserte ark for tverrprofiltegning. Dette er nærmere beskrevet i oppgave 4.5.

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain.

Bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

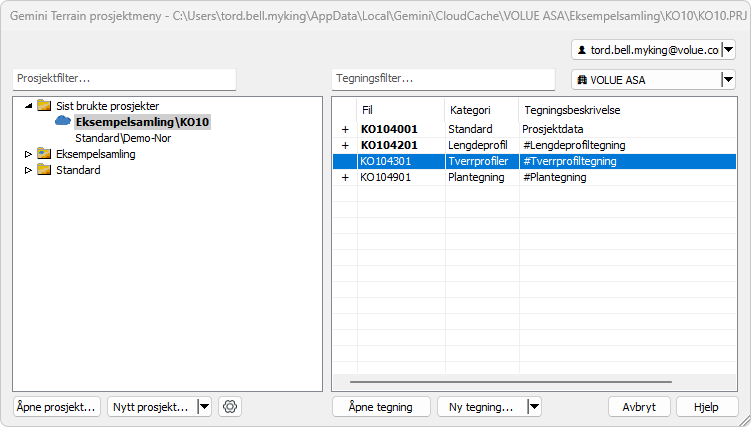

I denne oppgaven velger du å bruke tegning 301 Tverrprofiltegning.

Merk tegningen og trykk Åpne.

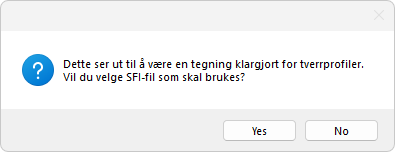

Svar Nei på meldingen.

Dette åpner tegningen med innsatt standard tverrprofilark.

Merk arket og trykk [Delete].

Velg ikonet for Manuelle ark på verktøyboksen.

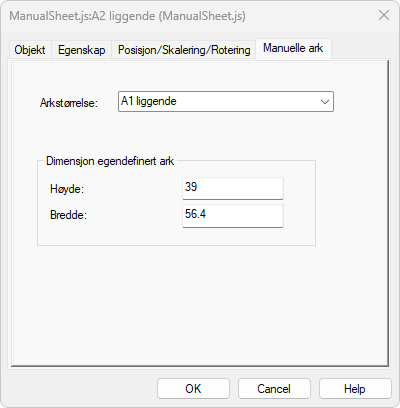

Velg A1 liggende i listen og trykk OK.

Velg ikonet Vindu for tverrprofiler på verktøyboksen.

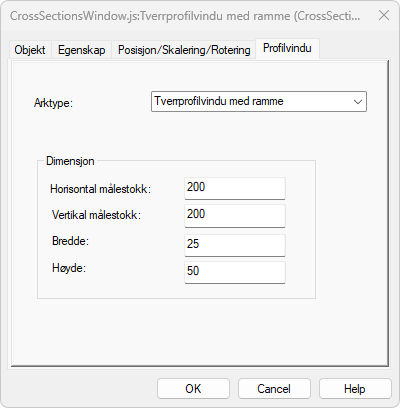

Fyll ut som vist under (her må du gjerne prøve deg litt frem for å finne verdier som passer til valgt ark):

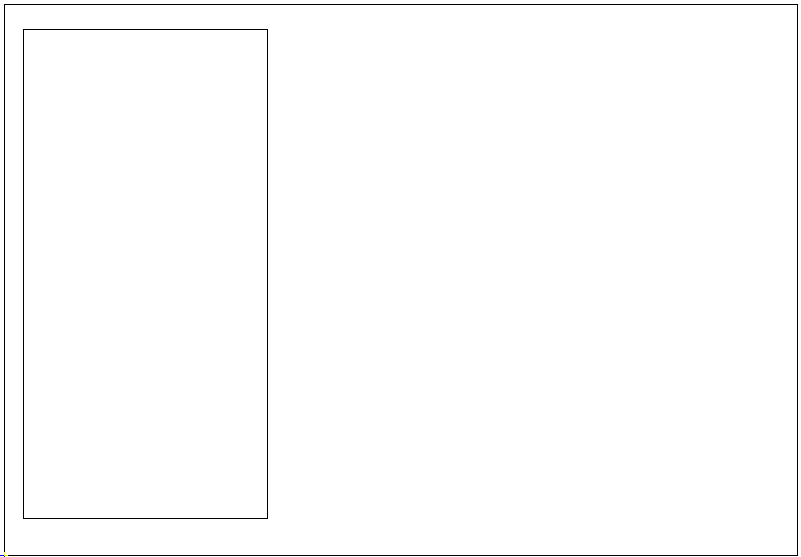

Trykk OK og du kommer nå inn i dynamisk figurplassering.

Pek plassering av vinduet og trykk venstre musetast for å feste det i arket.

Trykk [Esc] for å avslutte dynamisk figurplassering.

Velg ikonet for Tverrprofiler på verktøyboksen.

Velg filen ProfilAB.sfi og trykk Åpne.

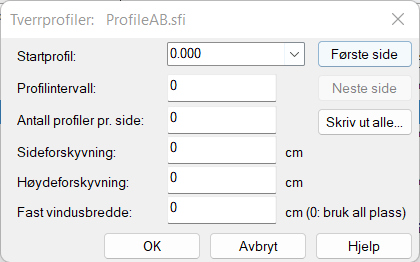

Trykk OK i dialogen som kommer opp og profilet settes inn i vinduet.

Du må sette inn flere vinduer for å få med alle profilene. Det er viktig at rekkefølgen du har brukt med først å sette inn plassholder og deretter tverrprofiler blir fulgt for hvert vindu.

Sett inn et andre vindu på samme måte. Svar Ja til å sette inn SFI-filen en gang til, men sett Start i profil til 80 siden det forrige sluttet på 70.

Sett inn et tredje vindu, men nå kan du bruke et som er litt lavere.

Velg ikonet Tittelfelt på verktøyboksen.

Velg tittelfeltet Tittelfelt vanlig og trykk OK.

Note

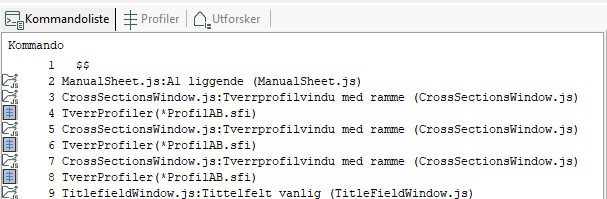

Du kan endre på innsatte kommandoer ved behov, eksempelvis klikke på rammen og flytte plassholderen for tverrprofil. De innsatte kommandoene finner du også igjen i kommandolisten.

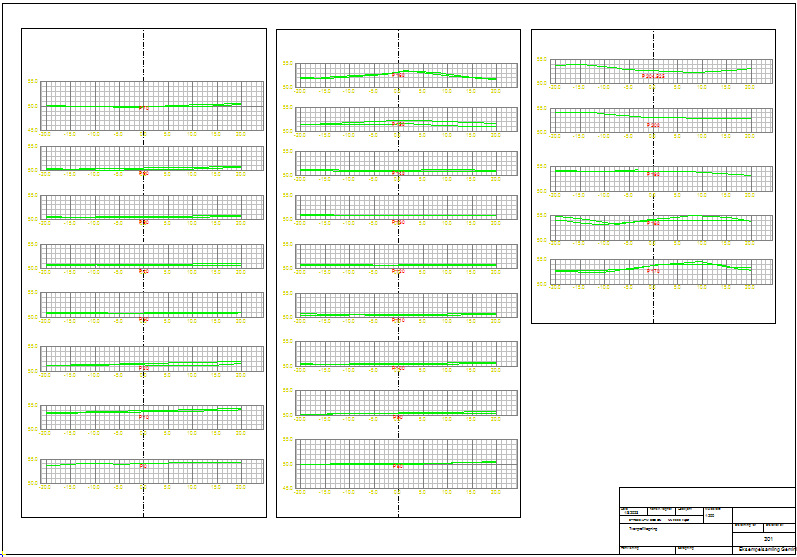

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
