Oppgave 2.6 - Lage terrengprofiler¶
Oppgaven¶
I denne oppgaven skal du lage generelle lengde- og tverrprofiler.
Merk at Gemini Terrain også har en funksjon for å lage et kjapt snitt gjennom modellen. Ikonet for denne hurtigsnitt-funksjonen finner du på verktøyboksen.
For generelle lengde- og tverrprofiler lagrer du dataene i en SFI-modell og resultatet kan du presentere på et predefinert ark. I oppgave 2.7 og 2.8 skal du produsere presentasjonstegninger med tittelfelt for lengde- og tverrprofilene. Det er samme prosedyre som brukes for å lage presentasjonstegninger for veg, beskrevet i oppgave 4.3 og 4.4.
Oppgaven forutsetter at du har gjort oppgave 1.3.
Innholdet i tegningen kan variere avhengig av hvilke oppgaver som er fullført tidligere.
Løsningsforslag¶
Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.
Åpne prosjekt¶
Start Gemini Terrain.
Bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.
I denne oppgaven velger du å bruke tegning KO104001. Tegningen opprettet du i oppgave 1.3 og den inneholder minimum kartdata (antall applikasjonslag er avhengig av hvor mange oppgaver du har gjort) for prosjektområdet vårt.
Åpne tegning¶
Marker tegning KO104001 Prosjektdata i prosjektmenyen.
Trykk Åpne.
Slå på visning av gruppen for kartdata og laget med innmålt terrengoverflate, og slå av visning av eventuelle andre applikasjonslag i tegningen.
Du ønsker å vise terrenglag generert fra kartdataene sammen med laget generert fra innmålingene i profilene.
Merk applikasjonslaget Innmålt_terrengoverflate og velg Åpen for redigering (E).
Pek i kolonnen for sjikt samtidig som du dobbeltklikker på laget for Innmålt_terrengoverflate.
Dette åpner egenskapsdialogen med arkfanen for sjikt aktiv.
Sett sjikttype 02:Jord og trykk OK.
Konstruere linjedefinisjon¶
Du skal konstruere en linjedefinisjon mellom punkt A og B som vist i bildet. Dersom du har gjort oppgave 2.4 vil du også ha noen innsatte bygninger i området.
Aktiver arkfane for modeller.

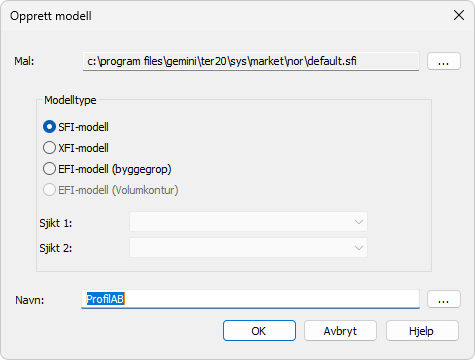

Høyreklikk i listen for modeller og trykk Opprett....
Merk SFI-modell og skriv inn ProfilAB som navn på modellen.
Trykk OK.
Trykk OK i SFI-modellen sin egenskapsdialog og linjeredigering starter.
Pek på punkt A i kartet og trykk venstre musetast for å registrere punktet.
Flytt til punkt B i kartet og trykk venstre musetast for å registrere punktet.

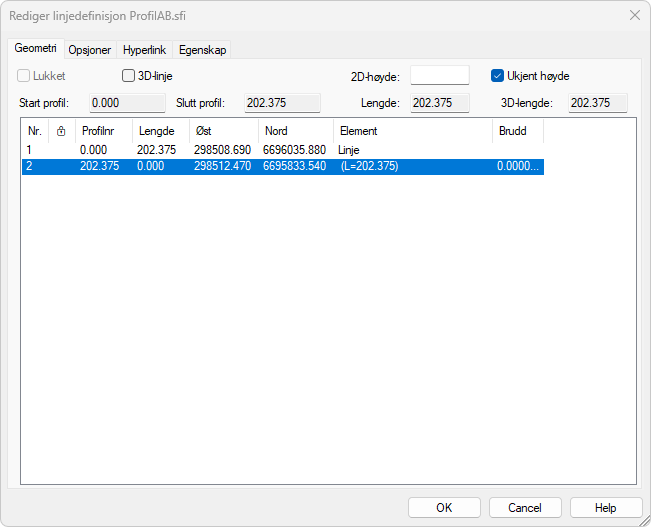

Trykk [Ctrl] + [D] for å vise dialogboksen for lineredigering dersom denne ikke allerede er åpen. Denne inneholder linjedefinisjonen sine koordinater.
Trykk [Enter] eller OK i hoveddialogen for å lagre dataene i SFI-filen.
Linjedefinisjonen vises i skjermen.
Sette inn teksting av linjedefinisjonen¶
Velg verktøysett for prosjektering, planlegging og utføring.
Merk linjen i skjermen.
Velg Påskrift av linjedefinisjon på verktøyboksen.
Trykk OK i dialogen.
Generere lengdeprofil¶
Merk linjedefinisjonen i skjermen, klikk på høyre musetast og velg Generer lengdeprofil på hurtigmenyen.

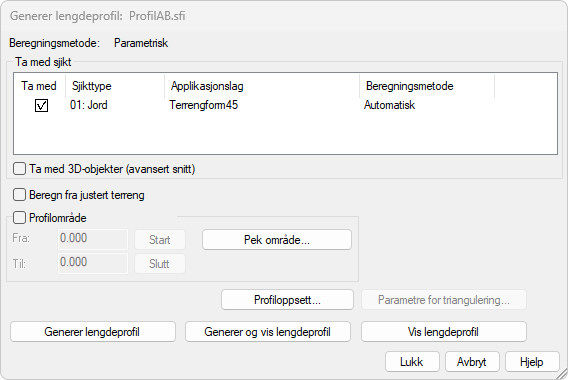

Dette åpner dialogen for å generere lengdeprofil.
Trykk Generer og vis lengdeprofil.
Lengdeprofilet genereres og vises i et eget vindu (LSECT_EDIT).

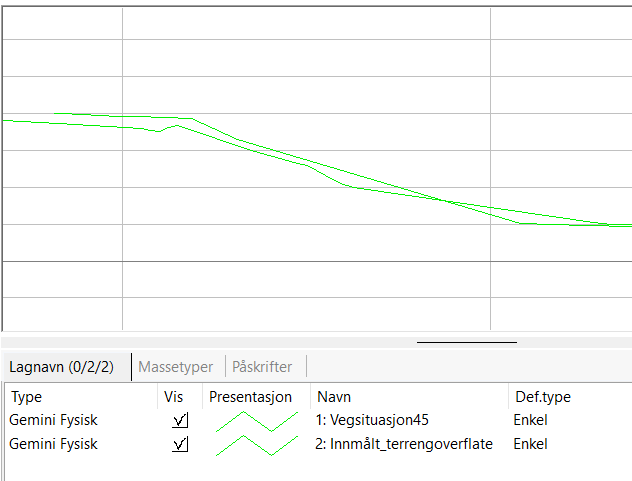

Zoom inn og du ser de to sjiktene (lagene) i profilet.
Gå tilbake til planvisning av tegningen. Dette gjør du enkelt ved å trykke på 2D-knappen på verktøylinjen.
Tip
Alternativt kan du bruke vinduslisten i det vertikale listefeltet. Dobbeltklikk i så fall på vinduet KO104001:Plan:1.
Generere tverrprofiler¶
Merk linjedefinisjonen i skjermen, klikk på høyre musetast og velg Generer tverrprofiler på hurtigmenyen.
Trykk Generer og vis tverrprofiler.
Tverrprofilene genereres og vises i et eget vindu (CSECT_EDIT).
Tip

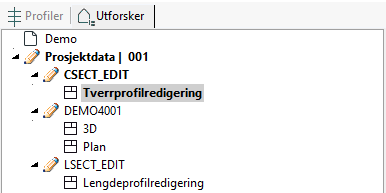

Du kan også bytte til et annet vindu ved å dobbelklikke på det i arkfanen for Utforsker.
Bla gjennom tverrprofilene ved å huke av for Aktiv for ønsket profil.
Tip
Du kan også bla mellom profilene ved å bruke piltastene. Huk først av for Aktiv for en av de aktuelle profilene, bruk deretter piltast opp eller piltast ned for å bla gjennom profilene.
Gå tilbake til planvisning av tegningen.
Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.
Avslutte tegning¶
Velg Fil - Lukk.
Svar Ja til å lagre tegningen.
Dette lukker vinduet og åpner prosjektmenyen.
Avslutte program¶
Velg Fil - Avslutt.
Svar Ja til å lagre.
Dette lukker prosjektet og avslutter programmet.
