Oppgave 2.3 - Produsere plantegning

Oppgaven

I denna oppgaven skal du lage en egen plantegning for et kartutsnitt.

Merk at du også kan skrive ut med funksjonen for hurtigutskrift.

Oppgaven forutsetter at du har gjort oppgave 1.3.

Innholdet i tegningen kan variere avhengig av hvilke oppgaver som er fullført tidligere.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain og bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

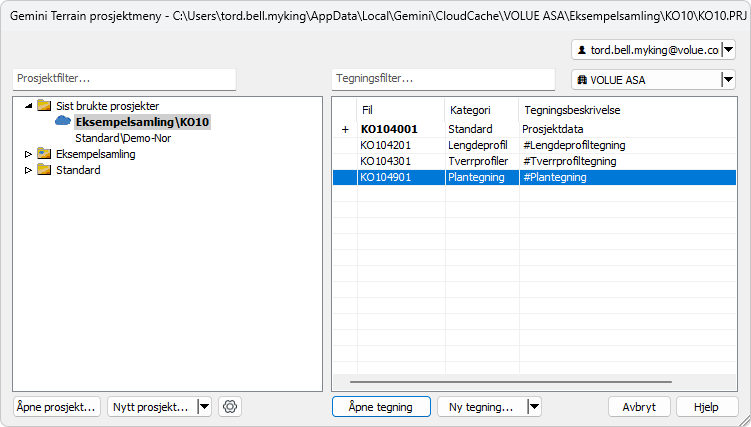

I denne oppgaven velger du å bruke tegning 901 Plantegning.

Merk tegningen og trykk Åpne.

Dette åpner tegningen med innsatt A3 ark for plantegning.

Note

Du kan dobbeltklikke på arkrammen og bytte ark.

Opprette og sette inn kartutsnitt

Trykk på ikonet for Prosjektmeny på verktøyboksen.

Åpne tegning Prosjektdata.

Slå på visning av gruppen for kartdata.

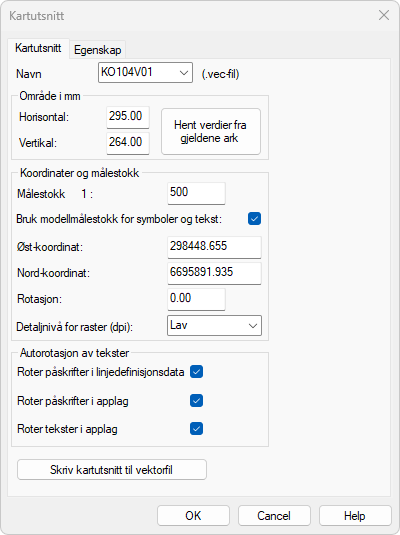

Velg Kartutsnitt på verktøyboksen.

Endre målestokk til 500.

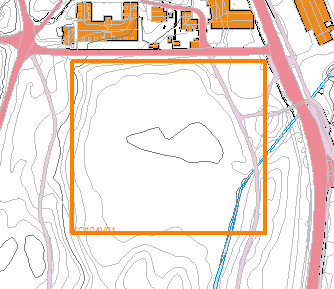

Pek og trykk venstre musetast i kartet for å flytte på kartutsnittet.

Plasser kartutsnittet i ønsket posisjon.

Trykk Skriv kartutsnitt til vektorfil.

Bytt til presentasjonstegningen ved å dobbeltklikke på KO104901:Presentasjonstegning:1 i arkfane for vindusliste i det vertikale listefeltet.

Velg Kartutsnitt på verktøyboksen.

Velg nordpil fra nedtrekksmenyen.

Venstreklikk i skjermen for å plassere nordpilen.

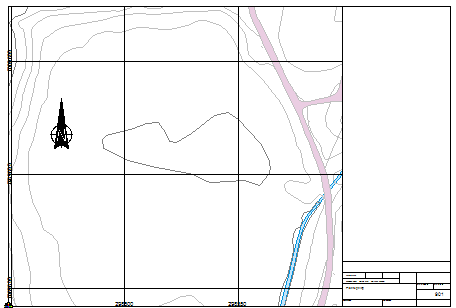

Trykk OK i vinduet som kommer opp og kartutsnittet settes inn på arket.

Tip

Dobbeltklikk på kartutsnittet for å endre på valg.

Note

Du kan nå gå tilbake til planvisning og skrive kartutsnittet på nytt, eksempelvis flytte det litt eller oppdatere det med mer informasjon. Plantegningen vil bli oppdatert umiddelbart siden det kun har en referanse til vec-filen for kartutsnittet. Det er med andre ord ikke nødvendig å sette det inn en gang til.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Applikasjonslagene du opprettet lagres i Gemini Connected.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
