Oppgave 2.1 - Redigere data i standard applag

Oppgaven

I denne oppgaven skal du lære litt om hvordan du redigerer data og oppretter egenskaper i standard applag.

Utgangspunktet er noen målte punkt for en fotballbane. Disse skal du legge inn manuelt og etterpå opprette et polygon ved digitalisering i skjermen.

Du skal også opprette noen påkrevde egenskaper definert i produktspesifikasjonen for FKB-Arealbruk. Normalt ville du brukt en ferdig mal for FKB, men et av målene med oppgaven er å vise hvordan du kan definere egenskaper selv.

Det henvises til Kartverket sine hjemmesider for nærmere beskrivelse av produktspesifikasjonene.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

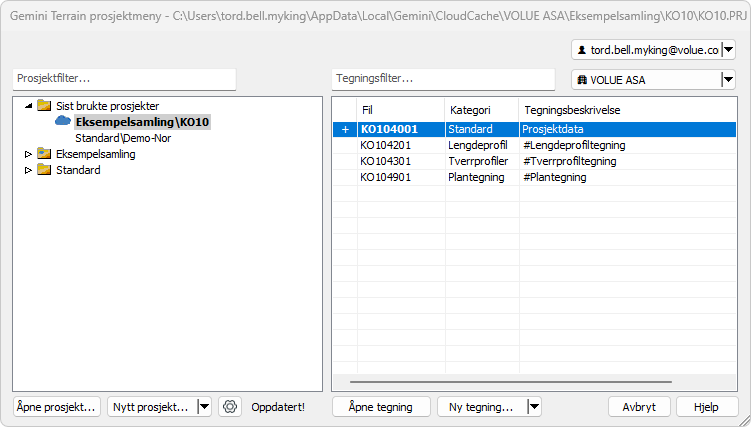

Start Gemini Terrain og bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

I denne oppgaven velger du å bruke tegning 001.

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne.

Opprette applikasjonslag for landmålte data

Trykk høyre musetast i listen for applikasjonslag.

I menyen som kommer opp, velger du Opprett...

Skriv inn lagnavn Landmålte data.

Trykk OK og egenskapsdialogen åpnes.

Trykk OK i egenskapsdialogen.

Opprette punkt

Aktiver verktøysett for Planlegging, prosjektering og utføring.

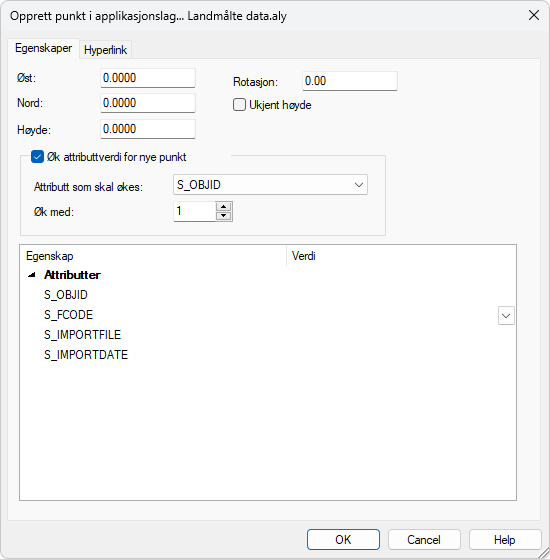

Velg ikonet Opprett punkt i applikasjonslag....

Tast inn koordinatene for punkt 1.

Trykk OK.

Trykk [Mellomromstasten] for å gjenta kommandoen.

Opprett alle punktene (2-6) på samme måte.

Dobbelklikk på midterste musetast for å zoome alt.

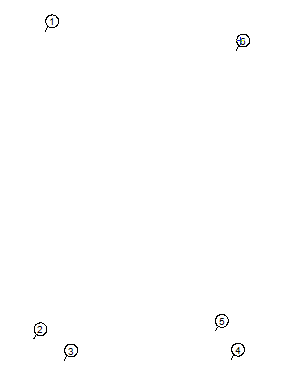

Punktene har ingen påskrift eller presentasjon, og er derfor vanskelig å se i skjermen.

Sette påskrift på punktene

Merk applikasjonslaget i skjermen og velg Egenskaper... på hurtigmenyen. Alternativt kan du dobbelklikke på laget.

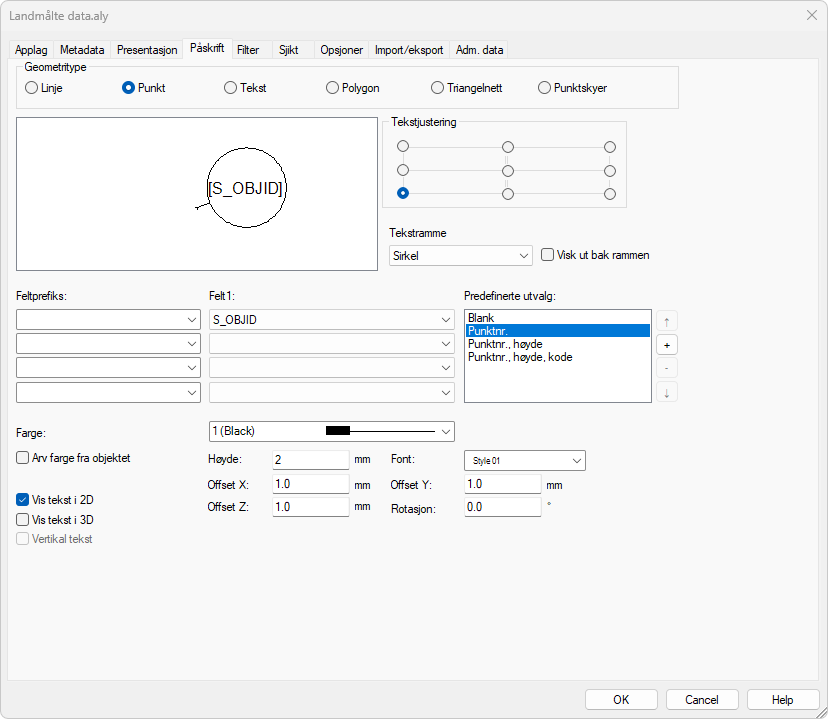

Aktiver arkfane for påskrift.

Klikk på geometritype Punkt.

Velg Sirkel som tekstramme

Velg Punktnr. i predefinerte utvalg

Sett høyde 2 og trykk OK.

Opprette linje

Merk laget Landmålte data (trykk [A] hvis det ikke allerede er aktivt.)

Velg ikonet for Opprett linje i applikasjonslag... på verktøyboksen.

Du er nå i linjeredigering.

Snapp først til punkt 1 og deretter til punkt 2 og så videre til punkt 6.

Høyreklikk og velg Lukk kontur

Trykk [Enter] for å avslutte og lagre.

Tip

Trykk [Ctrl] + [D] for å lukke og åpne egenskapsdialogen mens du redigerer.

Opprette polygon

Du kan opprette polygon på samme måte, men siden du allerede har en linje kan du bruke en annen funksjon.

Aktiver horisontalt listefelt for linje.

Merk linjen og velg Verktøy - Opprett polygon fra linjer

Opprette egenskaper for objekttyper

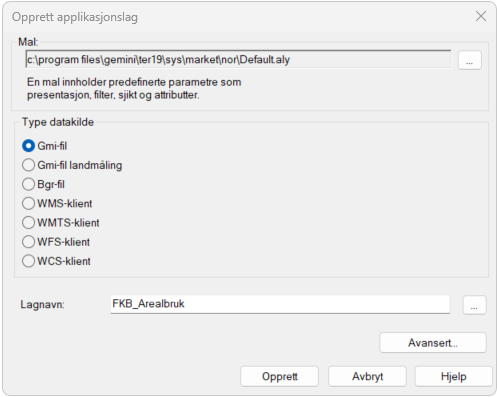

Trykk høyre musetast i listen for applikasjonslag.

I menyen som kommer opp, velger du Opprett...

Skriv inn lagnavn FKB_Arealbruk.

Trykk OK

Trykk OK i egenskapsdialogen.

I applag er det seks objekttyper (punkt, linje, polygon, tekst, triangelnett og punktsky). Du kan opprette egenskaper for disse ved behov.

Opprette egenskaper for polygon

Merk applikasjonslaget i skjermen og velg Egenskaper... på hurtigmenyen. Alternativt kan du dobbeltklikke på laget.

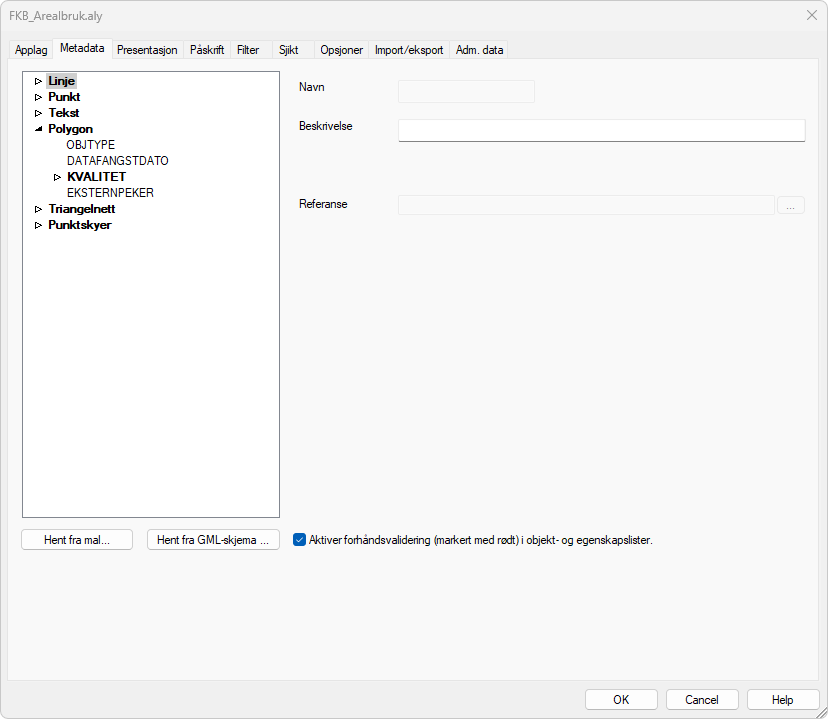

Aktiver arkfane for Metadata

Ekspander polygonobjektet.

Merk egenskapene som er predefinerte og velg Slett på høyreklikk.

For OBJTYPE = SportIdrettPlass skal du legge inn noen egenskaper definert i spesifikasjonen for FKB-Arealbruk.

Egenskap	Type	SOSI
datafangstdato	Date	..DATAFANGSTDATO
kvalitet.datafangstmetode	«CodeList» Datafangstmetode	…DATAFANGSTMETODE
kvalitet.nøyaktighet	Integer	…NØYAKTIGHET
eksternpeker	URI	..EKSTERNPEKER

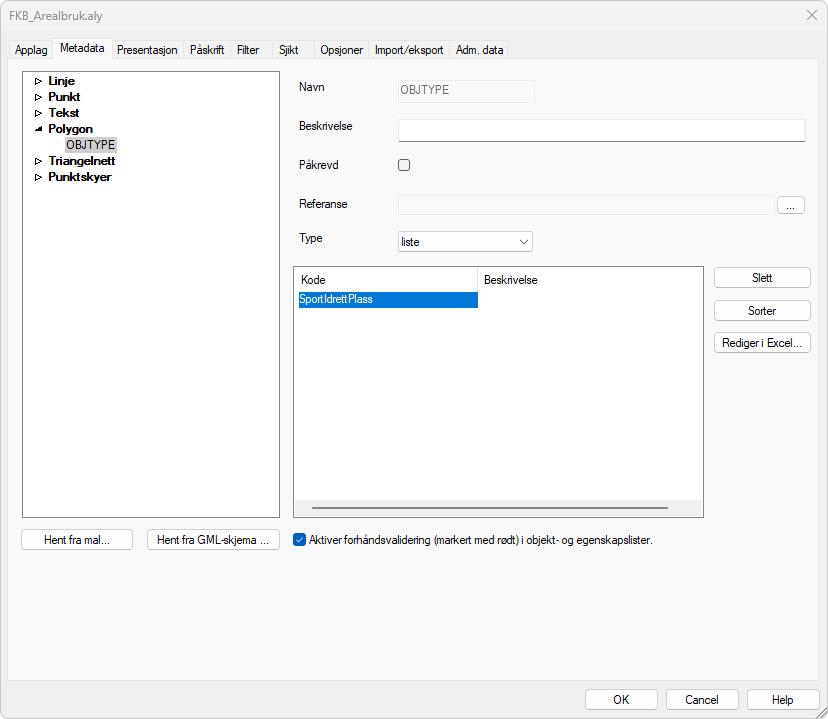

Høyreklikk på objekttype polygon og velg Opprett attributt...

Skriv inn OBJTYPE og trykk OK

Velg type liste og legg inn kode SportIdrettPlass

Høyreklikk på objekttype polygon og velg Opprett attributt...

Skriv inn DATAFANGSTDATO og trykk OK

Velg type dato

Høyreklikk på objekttype polygon og velg Opprett gruppe...

Skriv inn KVALITET og trykk OK

Høyreklikk på gruppen kvalitet og velg Opprett fra referanseattributt (kopi)...

Velg DATAFANGSTMETODE i listen og trykk OK

Høyreklikk på gruppen kvalitet og velg Opprett attributt...

Skriv inn NØYAKTIGHET og trykk OK

Velg type heltall

Høyreklikk på objekttype polygon og velg Opprett attributt...

Skriv inn EKSTERNPEKER og trykk OK

Velg type hyperlink

Trykk OK i egenskapsdialogen for applag.

Tip

Dersom du lager egne skjemaoppsett (egendefinerte egenskaper), så kan du lagre dette til en mal for senere bruk. Aktiver i så fall arkfane for egenskaper og velg Lagre som mal...

Kopiere data mellom applag

Du skal nå kopiere polygonet fra applaget med landmålte data til applaget FKB-Arealbruk.

Merk polygonet i det horisontale listefeltet for polygoner.

Note

I skjermen tegnes det nå en linje og et polygon. Hvis du merker i skjermen er det linjen som blir valgt først. Du kan slå av visning av linjer under arkfanen for filter i egenskapsdialogen til applag. Alternativt kan du bruke hurtigtasten [F] i objektliste for linje (pek i listen og trykk [F]).

Høyreklikk i listefeltet og velg Kopier (alternativt kan du høyreklikke på applaget Landmålte data og velg Kopier objekter (Ctrl+C))

Høyreklikk på applaget FKB_Arealbruk og velg Lim inn objekter... (Ctrl+V)

Aksepter default verdier og trykk OK

Høyreklikk på applaget FKB_Arealbruk og velg Sett aktiv

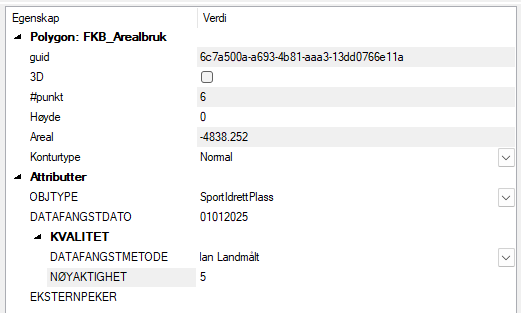

Du skal nå legge inn verdier for attributtene til applaget.

Merk polygonet i det horisontale listefeltet eller i skjermen dersom du har slått av visning av applaget med landmålte data.

Velg OBJTYPE = SportIdrettPlass i egenskapslisten.

Merk feltet for datafangstdato og legg inn 01012022

Velg Landmålt for datafangstmetode

Merk feltet for nøyaktighet og legg inn 5

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
