Oppgave 1.9 - Importere punktskydata

Oppgaven

I denne oppgaven skal du importere skanndata fra en LAS-fil

LAS-filer kan du importere med batch-import som i oppgave 1.3, men i dette tilfellet skal du importere via applaget sin egenskapsdialog.

Filen KO19-skannet-terrengoverflate.las inneholder skanndata eller punktskydata.

I oppgave 1.3 importerte du kartdata med lag som sammen danner sjikt 01: Jord. I denne oppgaven importerer du skanndata for et lite område. For at programmet skal kunne beregne et sjikt eller terrenggrid fra alle lagene samlet, må sjiktinnstillingene være like. Det betyr blant annet at lagene må ha det samme grunnlaget for beregning. Dette er gjerne ikke tilfelle, da kartdataene har linjer som grunnlag, mens skannet terrengoverflate har punktsky som grunnlag.

Vanligvis anses skanndataene som mer nøyaktige enn kartdataene. Du ønsker derfor normalt å bruke skanndata i områdene hvor de overlapper med kartdataene.

Avhengig av hva som skal gjøre videre, kan dette løses dette på flere måter: klippe ut kartdata, sammenføye triangelnett, bruke prioritering, etc. Foreløpig skal du ikke bruke laget med skanndata, så i denne oppgaven vil du sette sjikttype 00: Ingen for dette.

Oppgaven forutsetter at du har gjort oppgave 1.3.

Løsningsforslag

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt

Start Gemini Terrain og bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning

I denne oppgaven velger du å bruke tegning 001.

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne.

Opprette applikasjonslag

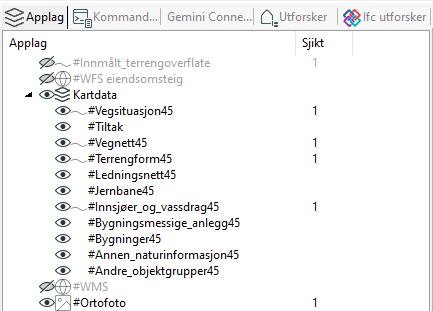

Aktiver arkfanen for Applikasjonslag (Applag) i det vertikale listefeltet.

Slå av visning av alle applag.

Trykk høyre musetast i vinduet.

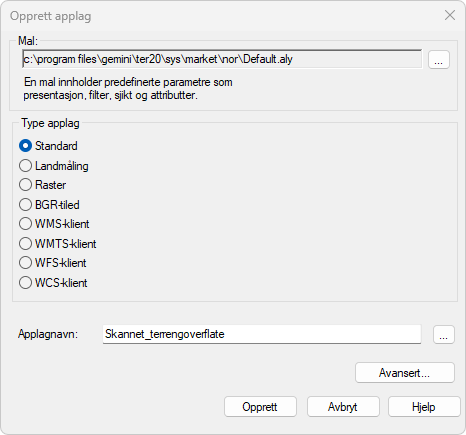

I menyen som kommer opp, velger du Opprett...

Huk av for Standard og skriv inn Skannet_terrengoverflate som lagnavn.

Trykk OK.

Dette åpner dialogen for egenskaper til standard applag.

Importere punktskydata

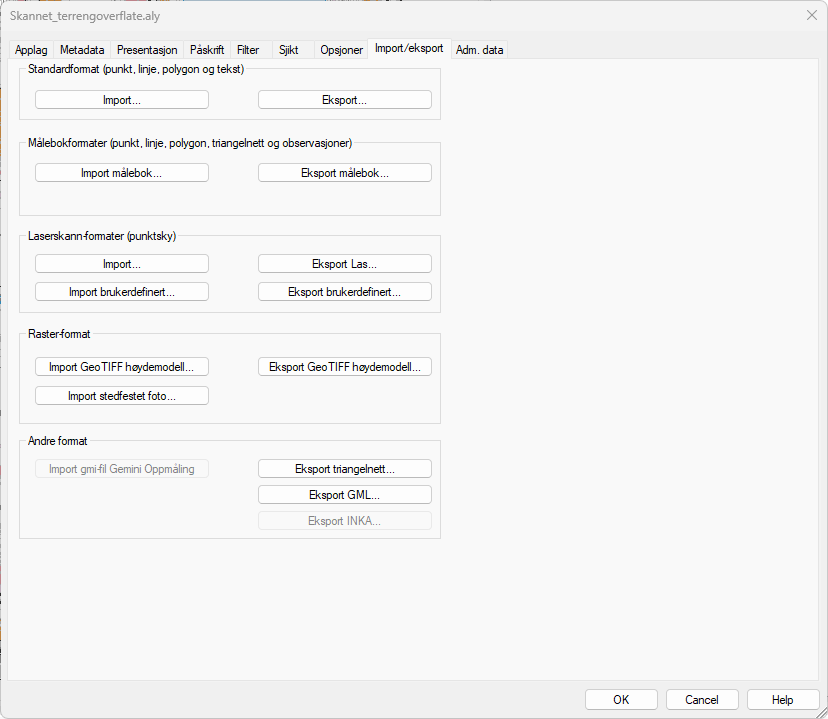

Velg arkfanen Import/eksport og trykk Import... under Laserskann-formater (punktsky).

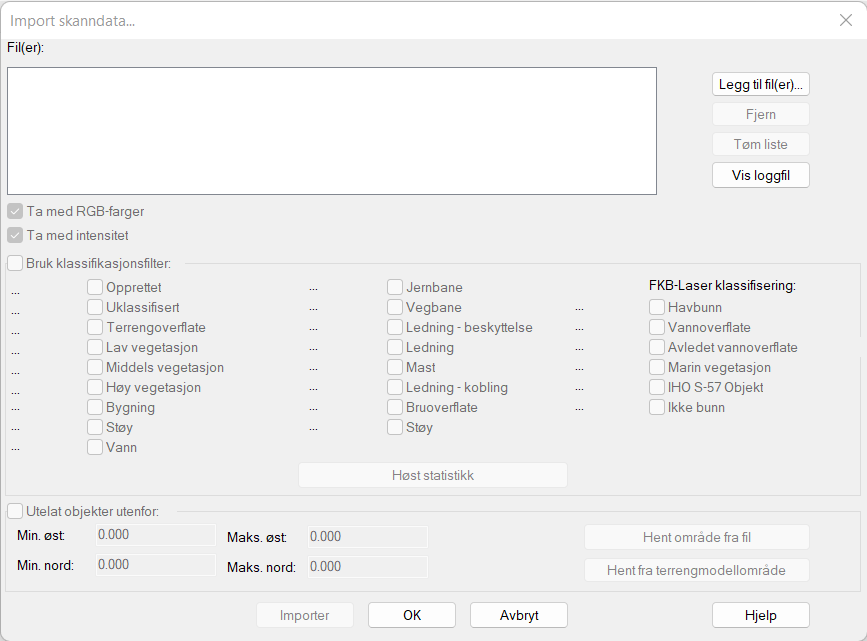

Trykk Legg til fil(er)...

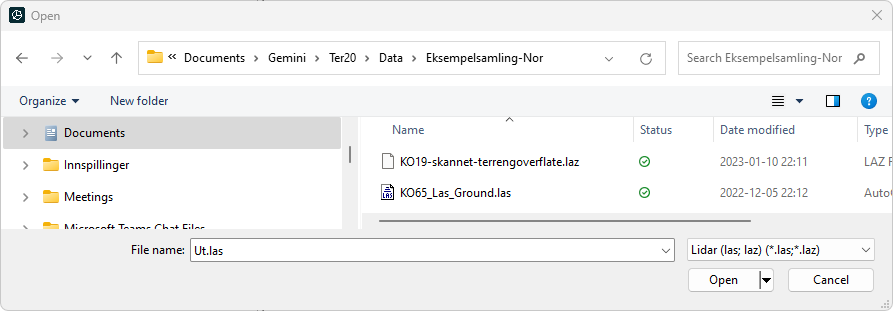

Bla til mappen ...\Data\Eksempelsamling-Nor og marker filen KO19-skannet-terrengoverflate.las.

Trykk Åpne

Trykk Importer.

Svar Nei i meldingen som kommer om du ønsker å velge en transformasjon.

Trykk OK i egenskapsdialogen og dobbeltklikk på midterste musetast for å se hele kartet i skjermen.

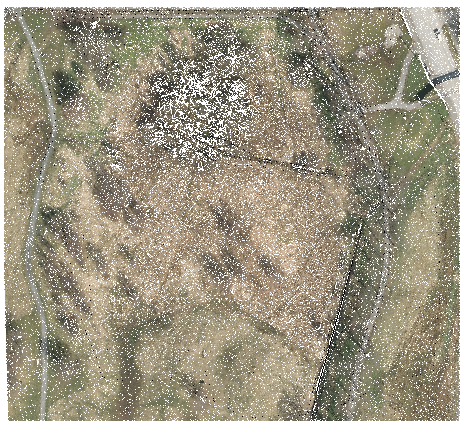

Kartvinduet ser nå slik ut:

I det horisontale listefeltet for Punktskyer ser du at det har blitt opprettet et punktskyobjekt.

Du kan beregne et terrengsjikt direkte fra punktskyen.

Alternativt kan du triangulere den. Vanlig 2D triangulering kan du bruke dersom dataene ikke har overheng. Data med overheng må trianguleres med 3D triangulering.

3D-visning

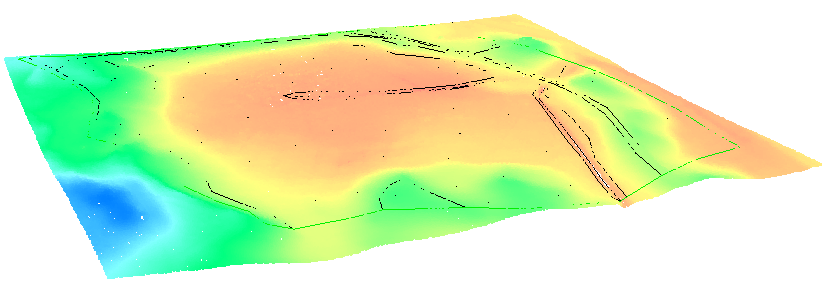

Klikk på ikonet for Opprett/bytt til 3D-visning på verktøylinjen.

Aktiver ikonet for Bruk perspektivisk fremstilling på verktøylinjen dersom modellen ses ovenfra.

Du ser at punktene har både farge og intensitetsverdier. Du kan også definere en fargeskala basert på høydeverdiene.

Merk punktskyen og velg Rediger presentasjonsregel for applag... på hurtigmenyen.

Velg spesial presentasjonsregel: Punktsky og trykk Rediger...

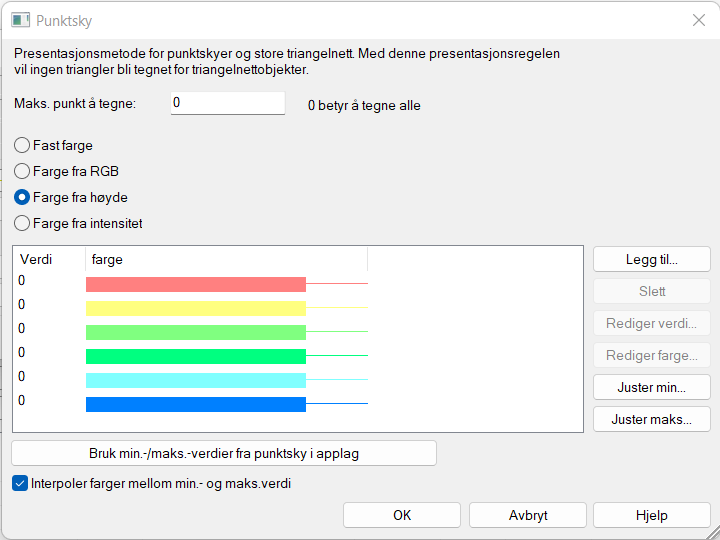

Velg Farge fra høyde

Trykk Legg til...

Trykk OK i dialogen som kommer opp.

Velg første farge oppe til venstre og trykk OK

Gjenta tilsvarende for de fem neste fargene.

Trykk Bruk min.-/maks. verdier fra punktsky i applag

Trykk OK

Dobbeltklikk med midterste musetast for å vise hele modellen i skjermen.

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Applikasjonslagene du opprettet lagres i Gemini Connected.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
