Oppgave 1.8 - Opprette rasterapplag med ortofoto¶

Oppgaven¶

I denne oppgaven skal du opprette et BGR-lag (BackGroundRaster) med kobling til et georeferert ortofoto.

Oppgaven forutsetter at du har gjort oppgave 1.3.

Løsningsforslag¶

Se vår YouTube-kanal Construction by Gemini for en rask gjennomgang av oppgaven.

Åpne prosjekt¶

Start Gemini Terrain og bytt til prosjektet KO10 dersom du får opp prosjektmenyen for et annet prosjekt.

Åpne tegning¶

I denne oppgaven velger du å bruke tegning 001 Prosjektdata.

Marker tegning KO104001 Prosjektdata i prosjektmenyen.

Trykk Åpne.

Dette åpner tegningen med menyer for terrengmodell.

Inkludere ortofotofiler i prosjektet¶

Note

Neste punkt, Inkludere ortofotofil i prosjektet, er kun aktuelt om du opprettet skyprosjekt i oppgave 1.1. Har du opprettet prosjektet lokalt (oppgave 1.2), kan du hoppe over dette punktet.

Ved å inkludere ortofotofilene i skyprosjektet sikres det at filene lastes opp og tilgjengeliggjøres også for eventuelle andre i prosjektet.

Gå til Fil - Inkluder filer i skyprosjekt.

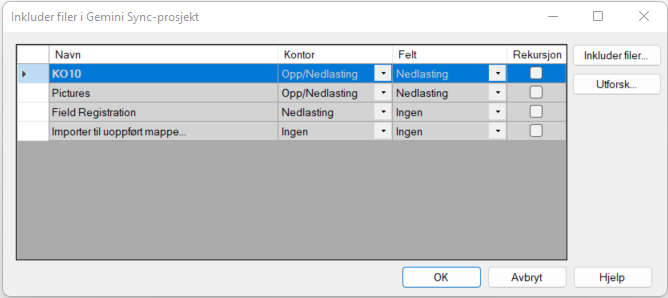

Inkluder filer i skyprosjekt

Trykk Inkluder filer...

Bla til den lokale mappen ...\Eksempelsamling-Nor og merk filene KO18-Ortofoto.jpg og KO18-Ortofoto.mmm.

Trykk Åpne.

Trykk OK.

Ortofotofilene lastes nå inn i skyprosjektet.

Opprette applikasjonslag for ortofoto¶

Aktiver arkfanen for Applikasjonslag i det vertikale listefeltet.

Trykk høyre musetast i vinduet.

I menyen som kommer opp, velger du Opprett...

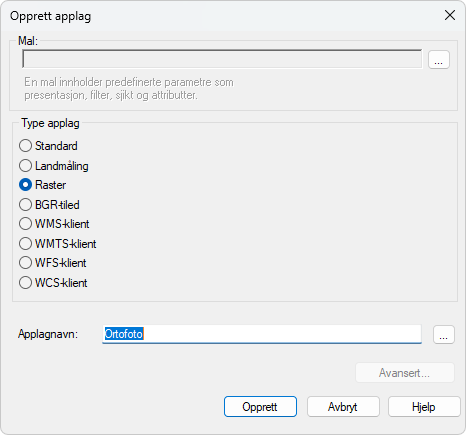

Opprette rasterapplag

Huk av for Raster og skriv inn Ortofoto som lagnavn.

Trykk OK.

Legge til bilde¶

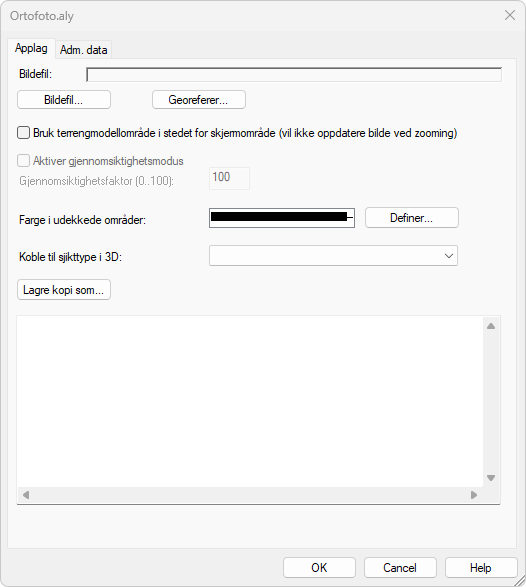

BGR egenskaper

Trykk på knappen Bildefil...

Trykk Legg til filer...

Velg filen KO18-Ortofoto.jpg.

Note

Dersom du har opprettet et lokalt prosjekt (oppgave 1.2), må du bla til den lokale mappen ...\Eksempelsamling-Nor og merke filen KO18-Ortofoto.jpg.

Trykk Åpne.

Velg å koble BGR-laget til sjikttypen 01: Jord

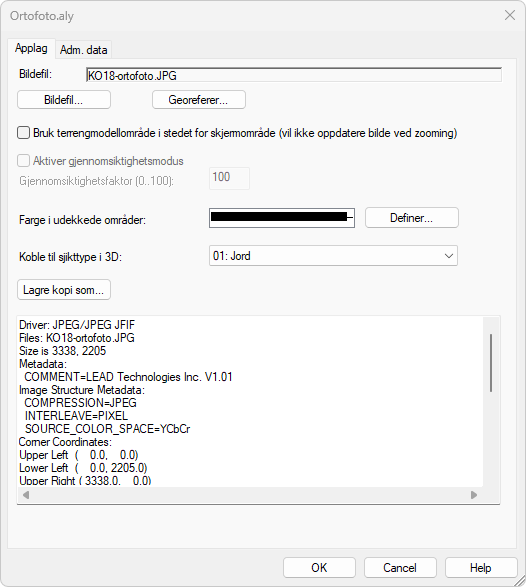

BGR oppsett

Siden det eksisterer en georeferansefil (i dette tilfelle en mmm-fil) med samme navn som ortofotoet finner programmet bildet sin plassering i kartet.

Trykk Lagre.

Sjekk at BGR-laget er koblet til sjikttypen 01: Jord

Trykk OK.

Ortofotoet vises nå sammen med vektordataene.

Applikasjonslag av typen BGR vises med et eget ikon og hvilken sjikttype dette laget er koblet til i 3D, i det vertikale listefeltet.

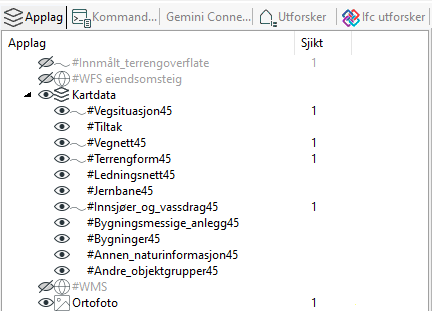

Applikasjonslag-liste

Du er nå ferdig med oppgaven og kan enten fortsette med neste oppgave eller avslutte programmet.

Avslutte tegning¶

Velg Fil - Lukk.

Svar Ja til å lagre tegningen.

Dette lukker vinduet og åpner prosjektmenyen.

Avslutte program¶

Velg Fil - Avslutt.

Svar Ja til å lagre.

Dette lukker prosjektet og avslutter programmet.
