Rediger presentasjon¶

Bruk denne dialogen til å redigere presentasjonsregelen for et lag i byggegrop og kryss.

Linjepresentasjon¶

Penn¶

I dette feltet velger vi penn nr. Aktiv penntabell definerer farge og linjetykkelse for alle pennene. Default penntabell for terreng er TER. Se den generelle brukermanualen for nærmere beskrivelse av penntabeller.

Strektype¶

Vi kan velge mellom følgende linjetyper:

Ingen
Heltrukket
Stiplet

For stiplet linje må vi sette verdier for "Åpning - Linje1 - Linje2 - Linje3" i mm.

Material¶

Når vi er i 3D-visning kan vi knytte material til et lag i byggegrop og kryss.

Som standard står denne til Automatisk. I rendermodus betyr det at koblingene i dialogen for Endre aktiv materialfil på verktøyboksen gjelder.

Note

Vi må ha huket av for Triangler på laget for at programmet skal behandle skj./fyll. flater og hovedflater likt i rendermodus.

Skravur presentasjon¶

Med denne funksjonen definerer vi skravur.

Du kan ha skravur med en enkel farge eller ha mer avanserte skravurmønstre. Du definerer selv vinkel og avstand (gis i mm på plott) på avanserte skravurer.

Tilgjengelige skravurtyper:

Ingen
Linjer
Rutenett
GDP typer

Eksempler¶

Gul bunn

Figur: Gul bunnfarge

Ingen bunnfarge, skravurtype Linjer med vinkel 90 og linjeavstand 5:

Figur: Skravurtype Linjer uten bunnfarge

Grønn bunnfarge, skravurtype Linjer med vinkel 90 og linjeavstand 5:

Figur: Skravurtype Linjer med grønn bunnfarge

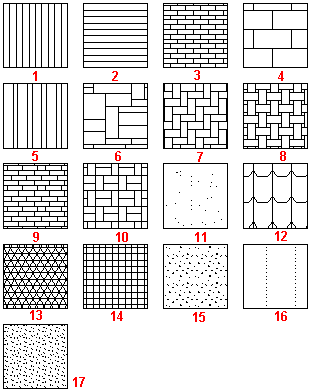

GDP typer:

Figur: GDP-typer

CAD-lag¶

Default CAD-lagnummer er 500 for lagene i byggegrop.

Dersom vi ønsker å sette forskjellige lagnumre for disse så kan vi gjøre det her. Da oppnår vi eksempelvis å splitte lagene i avansert snitt.

CAD-lagene er de vi finner i dialogen for Vis lag. Her kan vi også opprette nye lag ved behov.
