Nyttige funksjoner¶

Bruk disse funksjonene til å redigere høyder og egenskaper for linjegeometri.

Hvor finner jeg funksjonene?¶

På verktøylinjen, velg Applikasjonslag - Linjegeometri - Funksjoner.

Høydejusteringer¶

Sett høyde¶

Gir punktet den høyden du legger inn.

Juster høyde¶

Legger til eller trekker fra den angitte verdien til punktets høyde.

Juster høyde til DDS-CAD gitter¶

Alle punktene i utvalget får nye høyder som samsvarer med det definerte gitteret (planet).

Merk

Dette valget krever at et DDS-gitter er definert. På Format-menyen finner du funksjonene for dette. Med funksjonen Gitterplanet 3 punkt kan du definere et skrått plan.

Interpoler mellomliggende punkt¶

Programmet beregner høydene til mellomliggende punkt basert på høydene til første og siste punkt i utvalget.

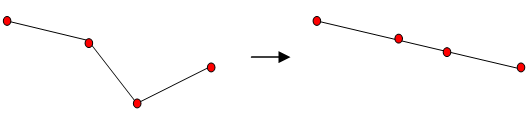

Interpolering av mellomliggende punkt

Interpolering av mellomliggende punkt

Juster for fall¶

Bruk denne funksjonen til å beregne høyde basert på en spesifisert verdi for fallet. Alle punktene i utvalget får nye høydeverdier, bortsett fra det første punktet som bestemmer utgangshøyden.

Juster for fall baklengs¶

Tilsvarende som for Juster for fall, men her bestemmer siste punkt utgangshøyden.

Andre funksjoner¶

Klistre til sjikt¶

Kun aktiv for 3D-linjer. Bruk dette valget til å klistre et objekt (linje, polygon, punktobjekt) eller linjepunkt i linje, polygon eller linjedefinisjon til et valgt sjikt i tegningen.

Fjern løkker¶

Dette valget kan være nyttig i noen sammenhenger.

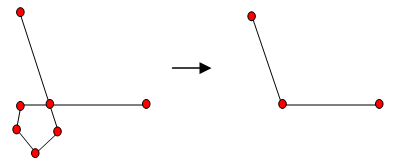

Fjern løkker-funksjonen

Figuren viser hvordan funksjonen virker

AutoZoom¶

Zoomer inn elementet du merker i listen. Valget kan være nyttig for lange linjer og kan redusere behovet for manuell zooming.

Merk

Valget slår også på AutoZoom for objektene i objektlisten.

I objektlisten kan du slå av AutoZoom ved å velge Verktøy-menyen i listen.
